BGS technic 2202 Bedienungsanleitung

Digital-multimeter mit zange fur gleich- und wechselstrom
Vorschau ausblenden Andere Handbücher für 2202:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
mit Zange für Gleich- und Wechselstrom
SPEZIFIKATIONEN
Anzeige: 3 3/4-Ziffer LCD, max. Anzeigewert 3999
Negative Polaritätsanzeige:
Messbereichsüberschreitung: (OL) wird angezeigt
Max. Messzangenöffnung: ca. 33 mm
Max. Kabeldurchmesser: ca. 28 mm
Batterie: 1,5V, Typ AAA oder vergleichbare (2 Stück)
Batteriezustandsanzeige: wenn niedrig wird
Anwendungsumgebung: 0° - 40°C, <75%RH
Lagerumgebung: -10°C – 50°C, <85%RH
Maße: 194 x 71 x 38 mm
Gewicht: ca. 215g (inkl. Batterien)
Die Genauigkeit des Instruments ist stabil für die Dauer eines Jahres nach Kalibrierung und einer
Umgebungstemperatur von 23°C
Bis auf gesondert ausgezeichnete Bereiche, sind die Messungen bis auf acht von hundert Prozent
des Messbereichs genau. Die Präzisionsspezifikationen berechnen sich wie folgt:
±
([% des Messwerts]+[Wert der am wenigsten bedeutsamen Ziffern])

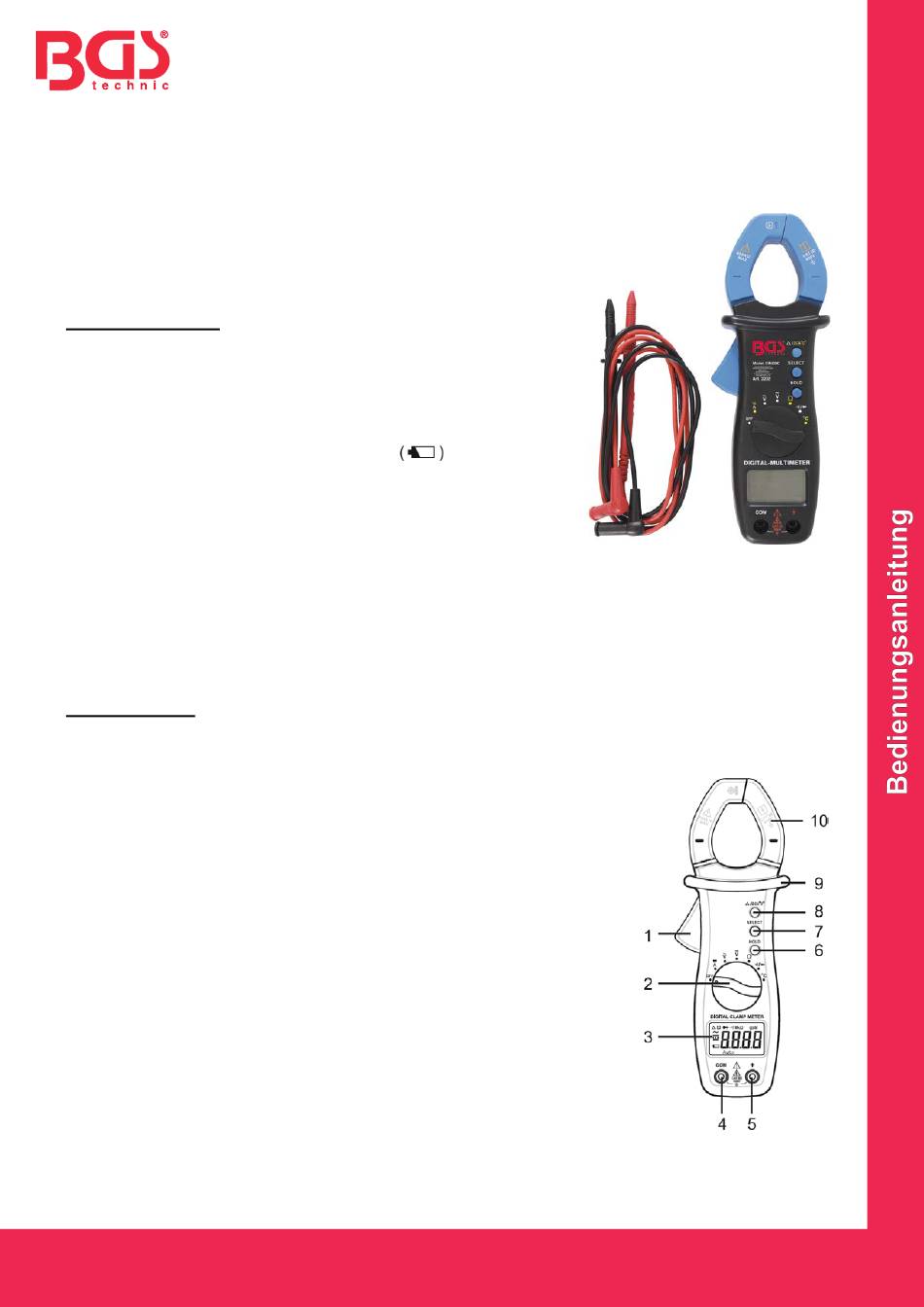

FRONTBLENDE
1
Auslöser zum Öffnen und Schließen der Zange.
2
Auswahlschalter zum Einstellen der gewünschten Messfunktion,
des Messbereichs und An/Aus-Schalter.
3
Digitale Anzeige
4
Buchse (COM) für das schwarze (negativ) Testkabel.
5
Buchse (+) für das rote (positiv) Testkabel.
6
Taste (SELECT) zum Wechsel zwischen der automatischen
Messbereichserkennung und dem manuellen Messbereichsmodus
sowie zur manuellen Einstellung des Messbereichs.
7
Taste (HOLD)
a. Bei elektrischen Widerstands-, Wechsel- oder
Gleichstrommessungen diesen Knopf drücken um in den
Datenspeichermodus zu gelangen oder ihn wieder zu verlassen.
b. Bei Dioden- oder Durchgangsprüfung diesen Knopf drücken um
zwischen Diodentest und Durchgangsprüfung zu wechseln.
8
Taste (∆/DCA"0") kann bei Spannungsmessungen genutzt werden,
um die Messzange vor der Messung auf den Wert NULL zu stellen.
In allen anderen Messvorgängen kann dieser Knopf gedrückt
werden, um die Vergleichsanzeige zu aktivieren und zu deaktivieren.
Im Zangen-Amperebereich dient die Taste (∆/DCA"0") zur
Messfehler-Kompensation und muss vor jeder Messung gedrückt
werden.
9
Berührungsabschirmung
10 Zange zur Strommessung öffnen und einen Leiter umschließen.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Digital-Multimeter
-
) wird automatisch angezeigt
(
angezeigt
±
5°C, mit einer relativen Luftfeuchtigkeit von bis zu 76%.
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 2202
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
