Digital-multimeter mit zange fur gleich- und wechselstrom (37 Seiten)
Inhaltszusammenfassung für BGS technic 63400
Seite 1

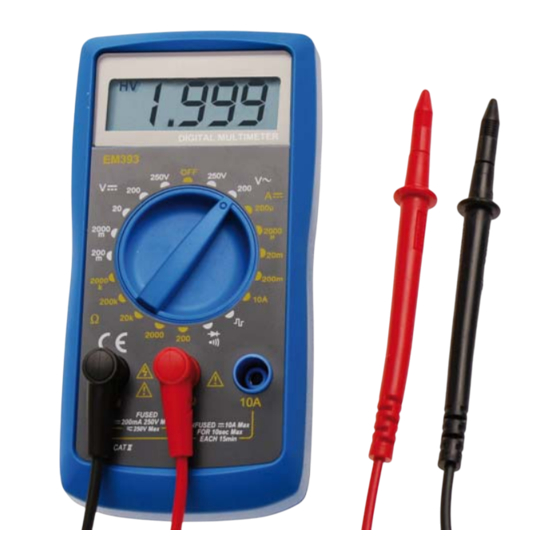

BGS 63400 Digital Multimeter GEWÄHRLEISTUNG Für dieses Messgerät gilt eine Gewährleistung auf Material- und Verarbeitungsfehlern für den Zeitraum von zwei Jahren. Sollte bei dem Messgerät innerhalb dieser Zeit ab Lieferdatum ein Defekt auftreten, wird dieses nach Einsendung repariert oder ersetzt, ohne dass Kosten für den Käufer entstehen.
Seite 2
WARNUNG Um möglichen elektrischen Schlag oder Personenverletzungen zu vermeiden, beachten Sie die nachfolgenden Vorgaben: 1. Benutzen Sie das Messinstrument nicht, wenn es beschädigt ist. Bevor Sie das Messinstrument benutzen, überprüfen Sie das Gehäuse. Achten Sie dabei besonders auf die Anschlüsse und die Isolierung.
ALLGEMEINE BESCHREIBUNG Die Instrumente aus dieser Reihe sind kompakte 3 ½-stellige digitale Vielfachmessgeräte zum Messen von Gleich- und Wechselspannung, Wechselstrom, Widerstand und zum Prüfen von Dioden & Messung auf Durchgang mit akustischem Signal. Einige Modelle verfügen auch über Temperaturmessung- oder Batterietestfunktion, oder können als Signalgenerator benutzt werden (siehe folgende Tabelle).
Seite 4
Gleichspannung Bereich Auflösung Genauigkeit 200mV 100µV ±(0.5%+5) 2000mV ±(0.8%+5) 10mV 200V 100mV 250V ±(1.0%+5) Max. Eingangsscheinwiderstand: 1 M Max. Eingangsspannung: 250 V DC/AC (effektiver Mittelwert) Wechselspannung Bereich Auflösung Genauigkeit 200V 100mV ±(1.2%+10) 250V Resonanz: effektiver Mittelwert einer abgeschnittenen Sinuskurve. Frequenzbereich: 40 Hz 400 Hz Gleichstrom Bereich Auflösung...
ANLEITUNG GLEICHSPANNUNGSMESSUNG 1. Verbinden Sie die rote Prüfleitung mit der „VmA“-Buchse und die schwarze Prüfleitung mit der „COM“-Buchse: Setzen Sie den Funktions-/Bereichsschalter auf den gewünschten V Bereich. Wenn die zu messende Spannung vorher nicht bekannt ist, setzen Sie den Bereichsschalter auf den höchsten Bereich und dann schalten Sie Bereich um Bereich herunter, bis ein zufriedenstellender Messwert erreicht ist.
DIODENMESSUNG 1. Verbinden Sie die rote Prüfleitung mit der „VmA“-Buchse und die schwarze Prüfleitung mit der „COM“-Buchse. 2. Setzen Sie den Funktions-/Bereichsschalter auf den Bereich. 3. Verbinden Sie die rote Prüfleitung mit der Anode der zu messenden Diode und die schwarze Prüfleitung mit deren Kathode.
Art. 63400 Digital Multimeter WARRANTY This instrument is warranted to be free from defects in material and workmanship. Any instrument found defective within two years from the delivery date and returned to the factory with transportation charges prepaid, will be repaired, adjusted, or replaced at no Charge to the original purchaser. This warranty does not cover expandable items such as batteries or fuses.
Seite 8
WARNING To avoid possible electric shock or personal injury, follow these guidelines: 1. Do not use the meter if it is damaged. Before you use the meter, inspect the case. Pay particular attention to the insulation surrounding the connectors, 2. Inspect the test leads for damaged insulation or exposed metal. Check the test leads for continuity.
GENERAL DESCRIPTION This series instruments are compact 3 1/2 digit digital multimeters for measuring DC and AC Voltage, DC Current, Resistance and testing Diode & Audible Continuity. Some of them also provide Temperature measurement or Battery test function, or can be used as a Signal generator (see the following table).
Seite 10
DC VOLTAGE RANGE RESOLUTION ACCURACY 200mV 100µV ±(0.5%+5) 2000mV ±(0.8%+5) 10mV 200V 100mV 250V ±(1.0%+5) AC VOLTAGE RANGE RESOLUTION ACCURACY 200V 100mV ±(1.2%+10) 250V Response: Average responding, calibrated in rms of a sine wave. Frequency Range: 45Hz~450Hz DC CURRENT RANGE RESOLUTION ACCURACY 200uA...
OPERATING INSTRUCTIONS DC VOLTAGE MEASUREMENT 1. Connect the red test lead to "VmAQ" jack and the black test lead to "COM" jack. 2. Set the Function/Range switch to desired V “ “ range. If the voltage to be measured is not known beforehand, set the range switch to the highest range and then turn it down range by range until satisfactory reading is obtained.
CONTINUITY TEST 1. Connect the red test lead to "VmAΩ" jack and the black test lead to "COM" jack. 2. Set the Function/Range switch to " •)))" range. 3. Connect the test leads to the two terminals of the circuit to be tested. If the resistance is lower than about 50Q, the built-in buzzer will sound.
Seite 13
Verification No.: 160500256SHA-V1 / EM393B Test Report No.: 160500256SHA-001 07.11.2016 Wermelskirchen, den ppa. Frank Schottke, Prokurist BGS technic KG, Bandwirkerstrasse 3, D-42929 Wermelskirchen SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0 ax +49 (0) 2191 / 46438-40 : l i...
