BGS technic 2202 Bedienungsanleitung

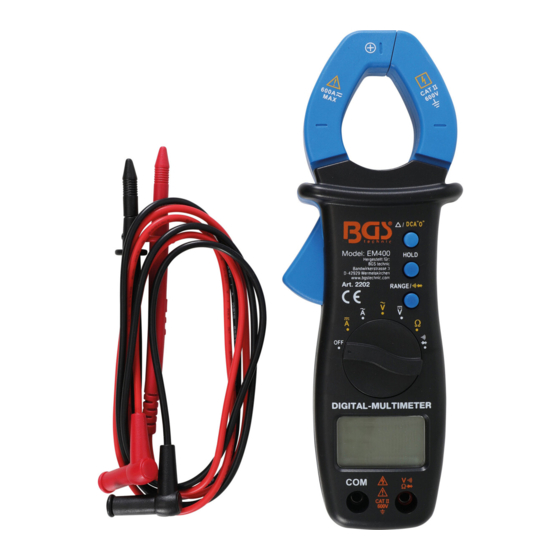

Digitale strommesszange
Vorschau ausblenden
Andere Handbücher für 2202:
- Bedienungsanleitung (29 Seiten) ,
- Bedienungsanleitung (37 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
SPEZIFIKATIONEN
Anzeige: 3 3/4-Ziffer LCD, max. Anzeigewert 3999
Negative Polaritätsanzeige: "
Messbereichsüberschreitung: "Ol" / "-Ol" wird angezeigt
Max. Messzangenöffnung: 33mm
Max. messbare Leiter: Ø 28mm
Batterie: 1.5V, AAA oder vergleichbare, zwei Stück
Batteriezustandsanzeige: wenn niedrig wird
Anwendungsumgebung: 0° - 40°C, <: 75%RH
Lagerumgebung: -10°C – 50°C. <: 85%RH
Maße: 194 x 71 x 38 mm
Gewicht: ca. 215g (inkl. Batterien)
Die Genauigkeit des Instruments ist stabil für die Dauer eines Jahres nach Kalibrierung und einer
Umgebungstemperatur von 23°C
Bis auf gesondert ausgezeichnete Bereiche, sind die Messungen bis auf acht von hundert Prozent
des Messbereichs genau.
Die Präzisionsspezifikationen berechnen sich wie folgt:
±
([% des Messwerts]+[Wert der am wenigsten bedeutsamen Ziffern])

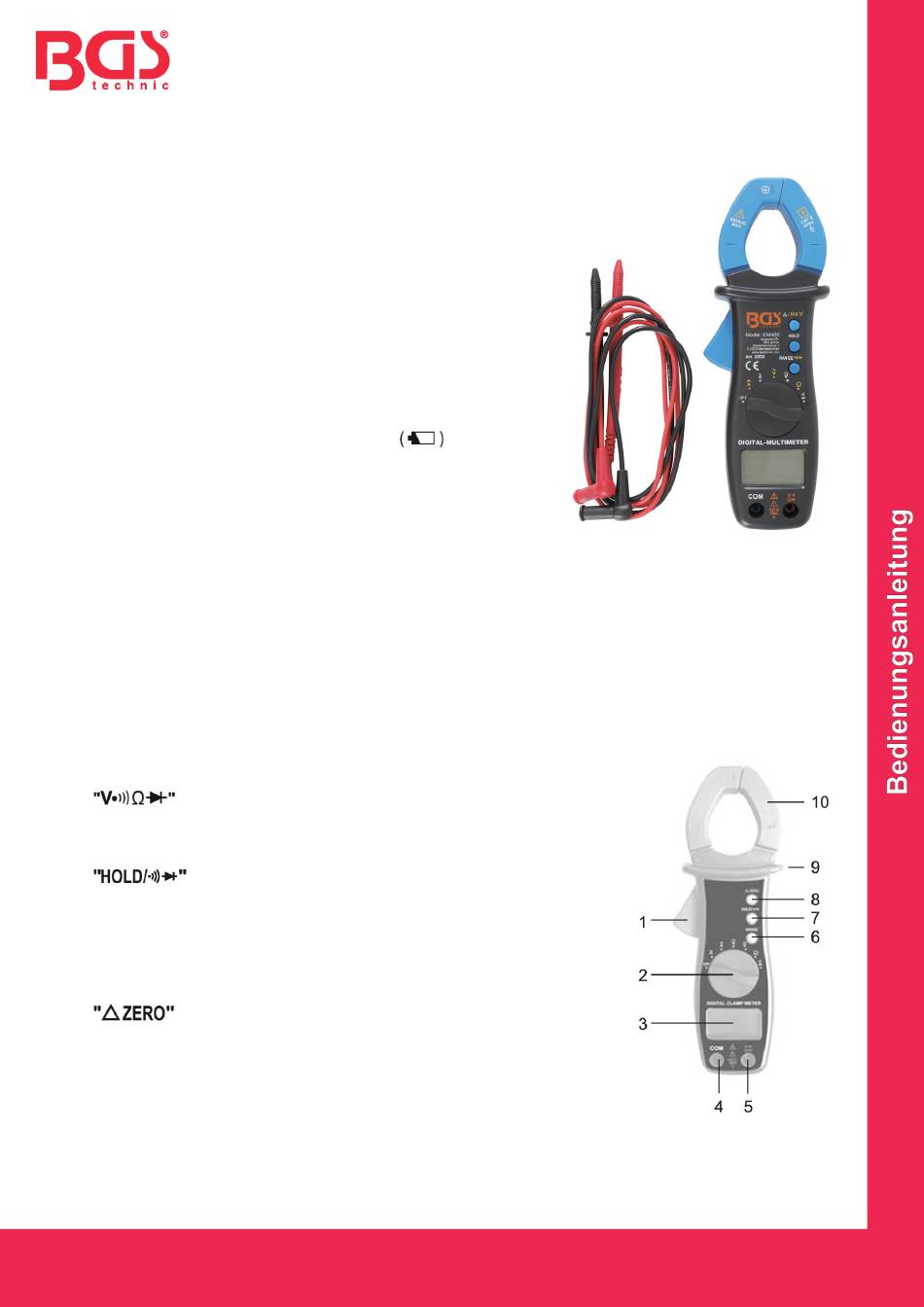

AUFBAU
1
Auslöser Zum Öffnen und Schließen der Zange.
2
Funktions- / Auswahlschalter Zum Einstellen der gewünschten
Messfunktion und des Messbereichs bzw. An/Aus-Schalter.
3
Digitale Anzeige
4
COM-Buchse für das schwarze (negativ) Testkabel.
5
Buchse für das rote (positiv) Testkabel.
6
"RANGE" Knopf Zum Wechsel zwischen der automatischen
Messbereichserkennung und dem manuellen Messbereichsmodus
sowie zur manuellen Einstellung des Messbereichs.
7
a. Bei elektrischen Widerstands-, Wechsel- oder
Gleichstrommessungen diesen Knopf drücken um in den
Datenspeichermodus zu gelangen oder ihn wieder zu verlassen.
b. Bei Dioden- oder Durchgangsprüfungen diesen Knopf drücken
um zwischen dem Diodentest und der Durchgangsprüfungen zu
wechseln.
8
Knopf Bei Spannungsmessungen kann dieser Knopf
genutzt werden, um die Messzange vor der Messung auf en Wert
NULL zu stellen. In allen anderen Messvorgängen kann dieser Knopf
gedrückt werden, um die Vergleichsanzeige zu aktivieren und zu
deaktivieren. Im Zangen-Amperebereich dient der „ZERO" Knopf der
Messfehler-Kompensation und muss vor jeder Messung gedrückt
werden.
9
Berührungsabschirmung
10 Zange zur Strommessung; an einen Leiter Anklemmen.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
DIGITALE STROMMESSZANGE
-
" wird automatisch angezeigt
±
5°C, mit einer relativen Luftfeuchtigkeit von bis zu 76%.
Knopf
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
angezeigt
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 2202
