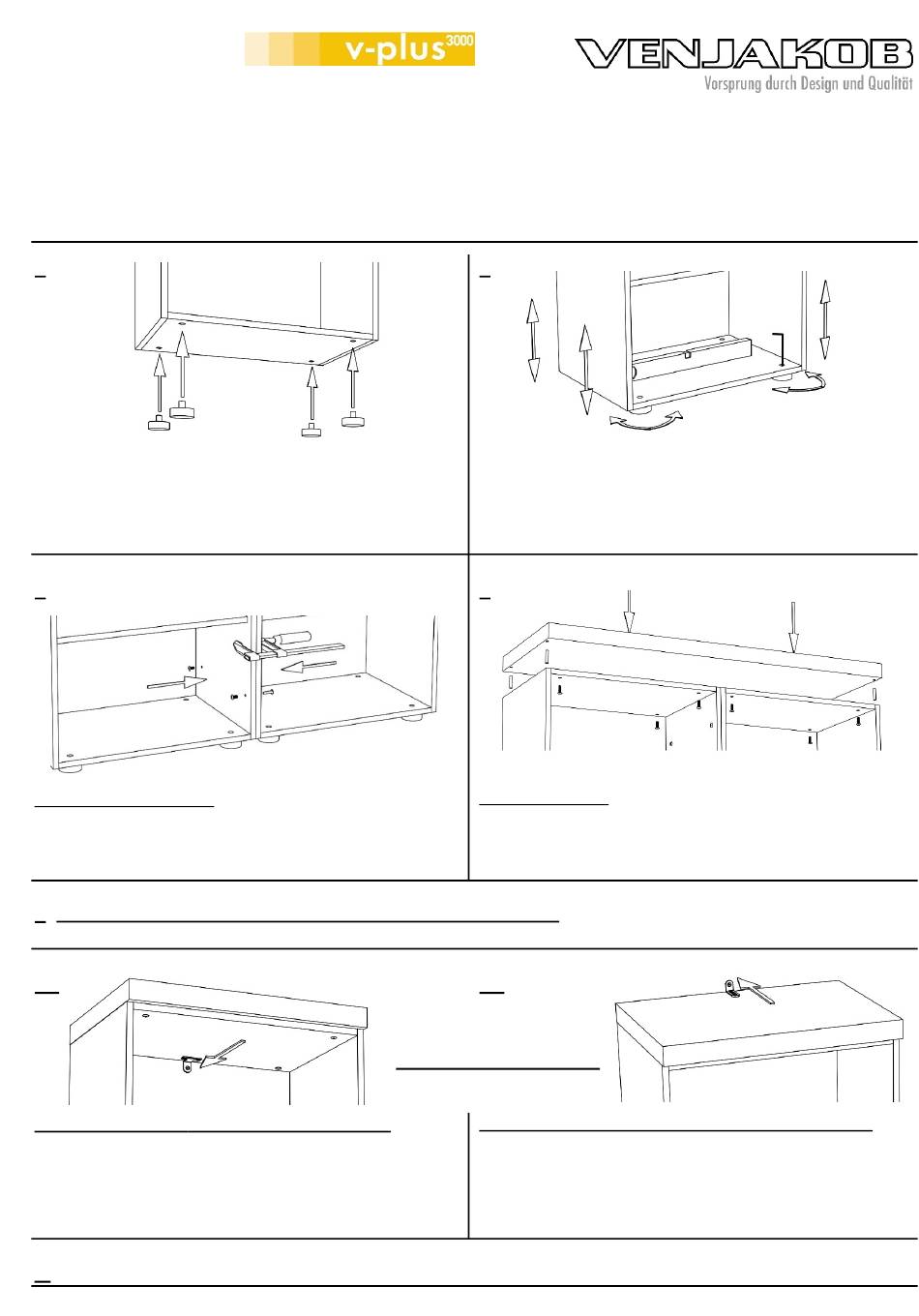

Aufbauanleitung:
Standelemente mit Sockelfüße
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem
Mauerwerk geeignet. Bitte beachten Sie auch bei den Wandmontageelementen die max. Belastungswerte. Die Wandbeschaffenheit ist idealerweise
bei Auftragserfassung zu erfragen und spätestens vor der Montage unbedingt von fachkundigem Personal zu prüfen. Bei abweichender
Beschaffenheit (z. B. Leichtbauwänden) ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen. Klären Sie elektrische
Vorleistungen für Anschluss- und Gerätetechnik. Frei hängende Beleuchtungen erfordern Kabelkanallösungen auf oder unter Putz.
1
Transportschutz unterhalb des Sockelbodens abschrauben.
Stellfüße / Möbelgleiter mit dem Zapfen in den Sockelboden
setzen.
3
Verbindung Korpusseiten
Korpusseiten mit Möbelschraube M4 x 15 mm und
Gewindeendhülse 4 x 25 mm verbinden, bzw. mit der
Tellerkopfschraube 3,5 x 30 mm festschrauben.
5
Zusatzartikel Beleuchtung: => siehe Anschluss Beleuchtungsplan
6A
Kippsicherung innen, Möbelhöhe ca. 75 - 143 cm
Mit kleinem Bohrer durch vormontierten Winkel und
Rückwand bohren (Bohrposition an Mauerwerk markieren).
Ø 8 mm Bohrung in Mauerwerk bohren. Dübel 8 x 40mm
verankern. Mit Spanplattenschraube 5 x 80 mm befestigen.
7.
Fronten einsetzen, Zierkappen auf Türscharniere klipsen!
2
Frontteile (Schubkästen, Türen) ausbauen. Möbelgleiter
durch Drehen im Uhrzeigersinn auf den Nullpunkt stellen,
horizontal und vertikal ausrichten. Korrekturen von innen
mittels Inbusschlüssel oder von außen mit Hand vornehmen.
Löcher mit Abdeckkappen schließen.
4
Deckblattmontage
Dübel 8 x 40 mm in die Löcher vom Deckblatt drücken,
Deckblatt von innen mit Schraube 3 x 35 mm festschrauben.
6B
Lowboard ohne Kippsicherung!
entweder 6A - oder 6B
Kippsicherung außen, nur bei Möbelhöhe ca. 211 cm!
Set "Wandbestigung" verwenden. Anbringung oben auf dem
Deckblatt.
Service Hotline: Tel. +49 5209/592-0
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)
