Aufbauanleitung / assembly instructions mod.
3932 - 3935 mit Frontauszug / with front extension
8x
6x
M8 x 35
4,5 x 20
SW5
PZ2

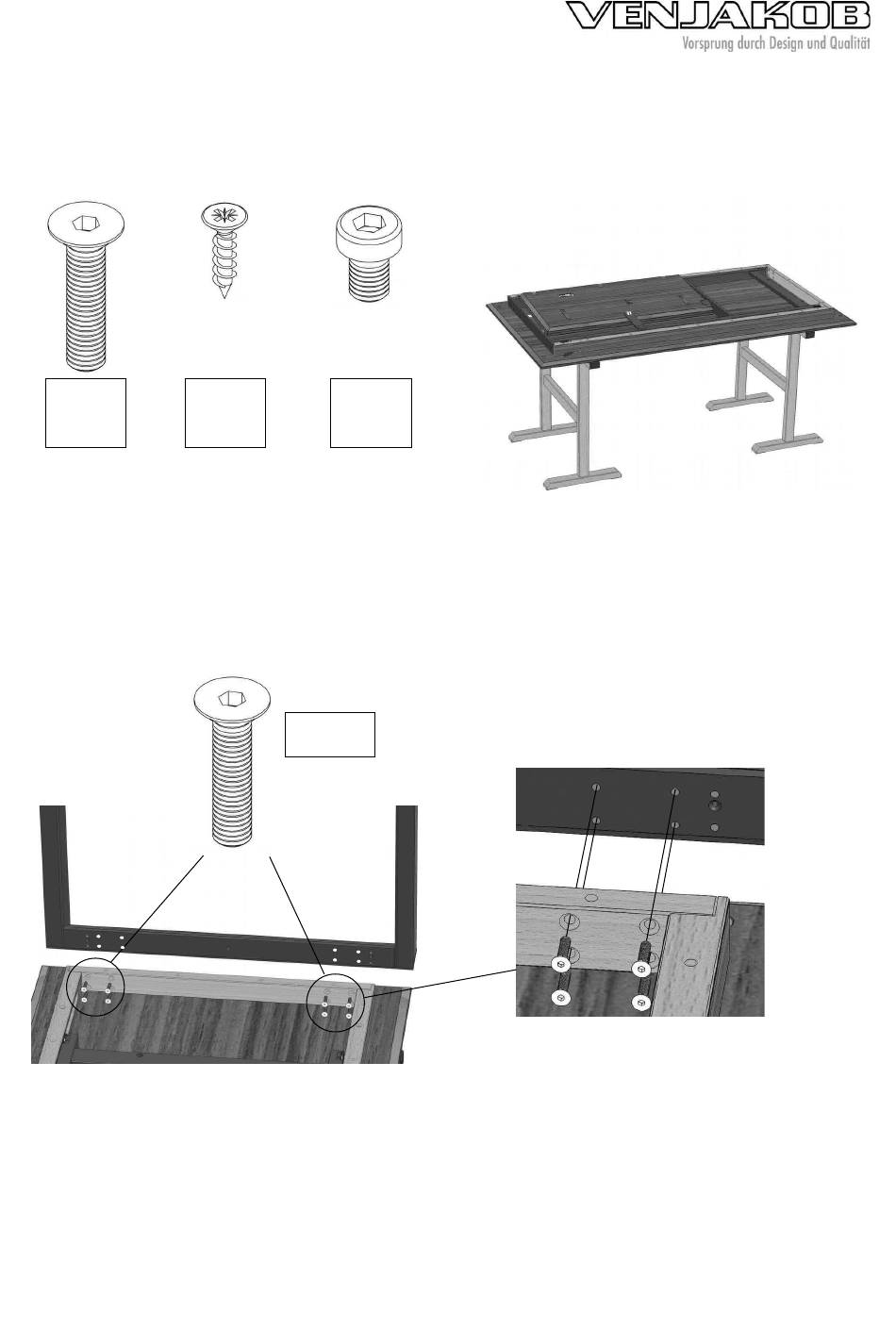

1.Montagematerial.
1. Fitting material.
8x
3. Den Unterbau-Bügel der Festseite (ohne Rollen) mit 8 Schrauben fixieren.
3. Fix the base frame of the fixed side (no rolls) with 8 screws.
3932 - 3935 mit Frontauszug
8x
M8 x 12
SW5
M8 x 35
SW5
1 / 7
2. Den Oberbau umgedreht auf gepolsterten
Montageböcken ablegen.
2. Put the table top upside down onto padded
assembling trestles.
Änderungsdatum: 15.03.19
Werbung
Verwandte Anleitungen für Venjakob 3932
Inhaltszusammenfassung für Venjakob 3932
- Seite 1 Aufbauanleitung / assembly instructions mod. 3932 - 3935 mit Frontauszug / with front extension M8 x 35 4,5 x 20 M8 x 12 1.Montagematerial. 2. Den Oberbau umgedreht auf gepolsterten 1. Fitting material. Montageböcken ablegen. 2. Put the table top upside down onto padded assembling trestles.
- Seite 2 6. Den Auszug etwa 20 cm ausziehen. schwarzen Bremshebel lösen. 6. Pull the extension approximately 20 cm. 5. Before the extension can be pulled out, the two black levers must be released. 2 / 7 3932 - 3935 mit Frontauszug Änderungsdatum: 15.03.19...
- Seite 3 9a. Den Tisch ausziehen und die Klappeinlage 9b. Den Bügel mit weiteren 2 Schrauben fixieren. hoch klappen. 9b. Fix the frame with additional 2 screws. 9a. Pull out the extension and fold up the extension. 3 / 7 3932 - 3935 mit Frontauszug Änderungsdatum: 15.03.19...
-
Seite 4: Klappeinlage In Der Mitte Einstellen
For this purpose the nut extenson-rod again. (SW13) can be loosened. Adjust the extenson-rod by turning the inner socket screw. Then tighten the nut of the extenson- rod again. 4 / 7 3932 - 3935 mit Frontauszug Änderungsdatum: 15.03.19... -
Seite 5: Rechte Seite Einstellen / Adjust The Right Side
14c. Swing out the table-extension by using the 14c: Die Klappeinlage mit dem Ledergriff aus- leather belt. Check the hight again; if klappen, die Höhe rechts erneut kontrollie- necessary adjust again. ren und wenn nötig erneut einstellen. 5 / 7 3932 - 3935 mit Frontauszug Änderungsdatum: 15.03.19... -
Seite 6: Linke Seite Einstellen / Adjust The Left Side
15c. Swing in both pieces of the table-extension at the same time. Use the leather-belt to swing out the table- extension and check the hight again. If necessary, adjust again. 6 / 7 3932 - 3935 mit Frontauszug Änderungsdatum: 15.03.19... - Seite 7 16. Fertiger Tisch; nicht ausgezogen. 16. Finished table; not extended. 17. Fertiger Tisch; ausgezogen. 17. Finished table; extended. 7 / 7 3932 - 3935 mit Frontauszug Änderungsdatum: 15.03.19...
