Volumenstrom Einstellen - KSB BOA-Control PIC Betriebsanleitung

Preregolazione. Calcolare la percentuale della port
massima, indicata nella tabella Qmax. Sbloccare il
l'indicatore P in corrispondenza del valore % calco
Preset. Calculate the percentage of the desired flo
table Qmax. Unlock the stop knob F, turn the handwheel and move the indicator P to
meet the calculated % value. Lock the stop knob F.
Istruzioni_EKOFLUX.PI_Istruzione comando manuale (r iduttore)
modif. 22/01/2019
26 von 36

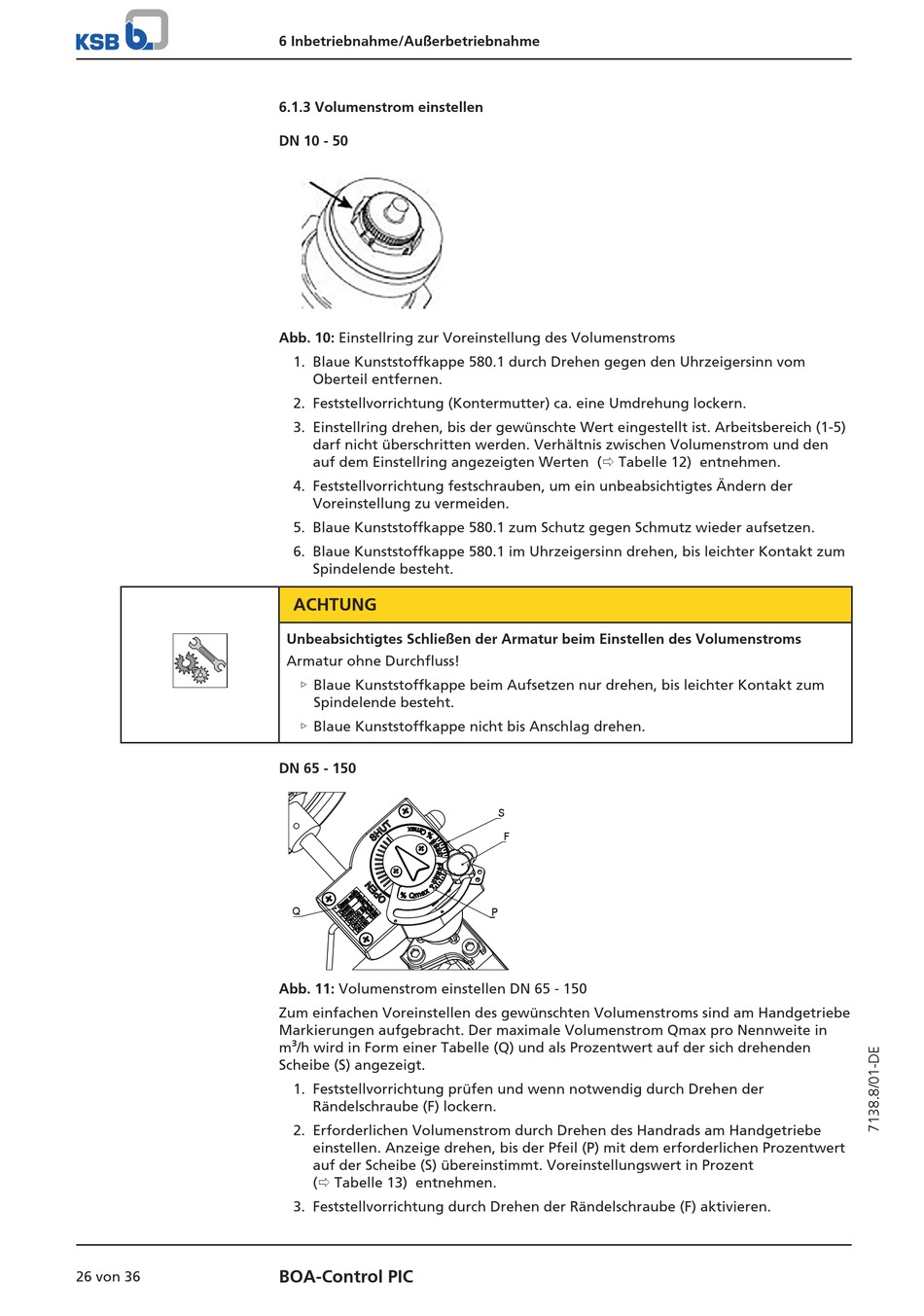

6 Inbetriebnahme/Außerbetriebnahme

6.1.3 Volumenstrom einstellen

DN 10 - 50
Abb. 10: Einstellring zur Voreinstellung des Volumenstroms
1. Blaue Kunststoffkappe 580.1 durch Drehen gegen den Uhrzeigersinn vom
Oberteil entfernen.
2. Feststellvorrichtung (Kontermutter) ca. eine Umdrehung lockern.
3. Einstellring drehen, bis der gewünschte Wert eingestellt ist. Arbeitsbereich (1-5)
darf nicht überschritten werden. Verhältnis zwischen Volumenstrom und den
auf dem Einstellring angezeigten Werten (ð Tabelle 12) entnehmen.
4. Feststellvorrichtung festschrauben, um ein unbeabsichtigtes Ändern der
Voreinstellung zu vermeiden.
5. Blaue Kunststoffkappe 580.1 zum Schutz gegen Schmutz wieder aufsetzen.
6. Blaue Kunststoffkappe 580.1 im Uhrzeigersinn drehen, bis leichter Kontakt zum
Spindelende besteht.
ACHTUNG
Unbeabsichtigtes Schließen der Armatur beim Einstellen des Volumenstroms
Armatur ohne Durchfluss!
▷ Blaue Kunststoffkappe beim Aufsetzen nur drehen, bis leichter Kontakt zum
Spindelende besteht.
▷ Blaue Kunststoffkappe nicht bis Anschlag drehen.
DN 65 - 150
Q
Abb. 11: Volumenstrom einstellen DN 65 - 150
ata desiderata rispelto alla portata
Zum einfachen Voreinstellen des gewünschten Volumenstroms sind am Handgetriebe
fermo F, ruotare il volantino e portare
lato. Bloccare il fermo F.
Markierungen aufgebracht. Der maximale Volumenstrom Qmax pro Nennweite in
w rate on maximum flowrate shown in
m³/h wird in Form einer Tabelle (Q) und als Prozentwert auf der sich drehenden
Scheibe (S) angezeigt.
1. Feststellvorrichtung prüfen und wenn notwendig durch Drehen der
Rändelschraube (F) lockern.
2. Erforderlichen Volumenstrom durch Drehen des Handrads am Handgetriebe
einstellen. Anzeige drehen, bis der Pfeil (P) mit dem erforderlichen Prozentwert
auf der Scheibe (S) übereinstimmt. Voreinstellungswert in Prozent
(ð Tabelle 13) entnehmen.
3. Feststellvorrichtung durch Drehen der Rändelschraube (F) aktivieren.
BOA-Control PIC
S
F
P
