7 Für die jeweiligen Nennweiten ist das Distanzstück im Lieferumfang enthalten.
22 von 36

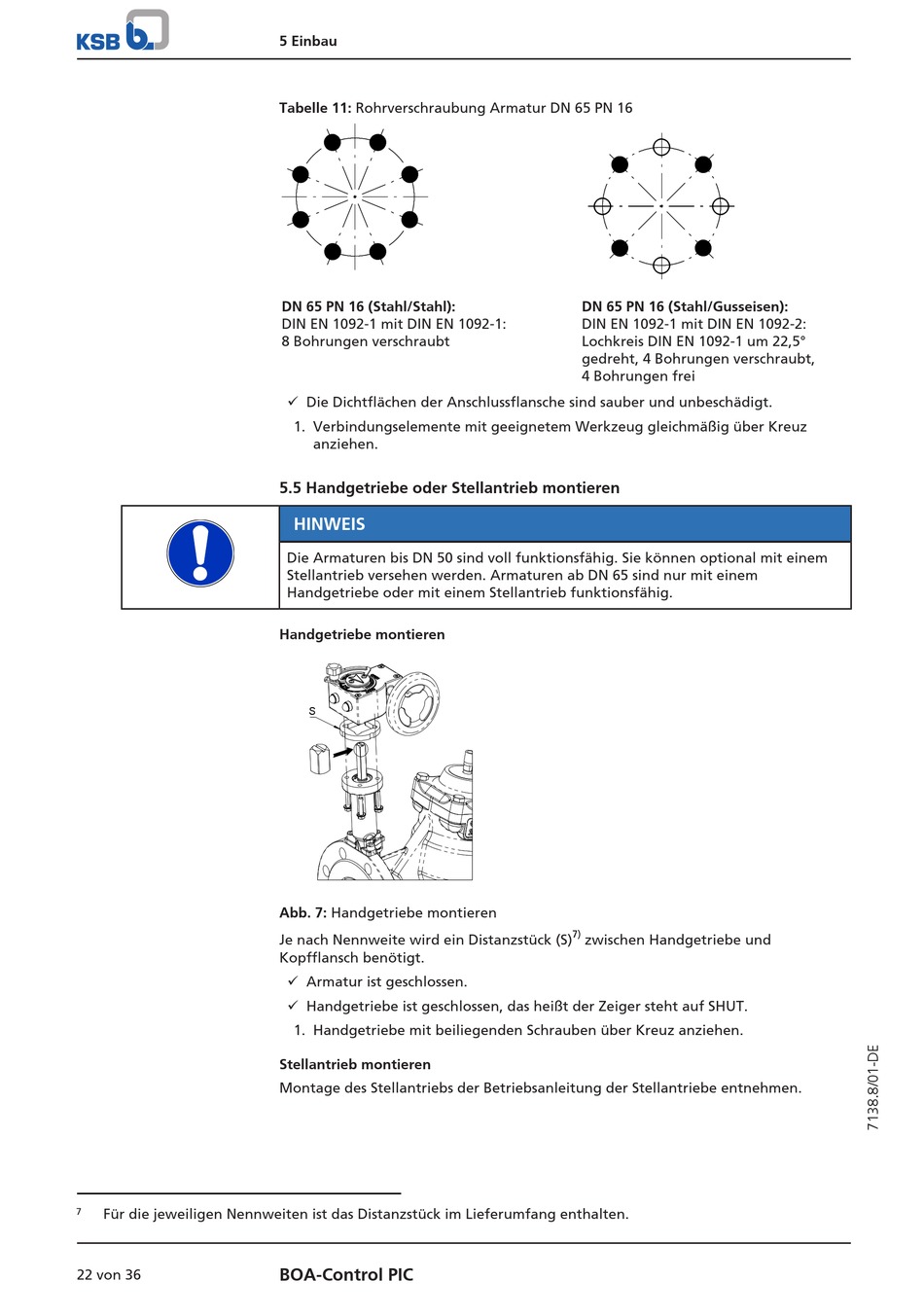

5 Einbau
Tabelle 11: Rohrverschraubung Armatur DN 65 PN 16
DN 65 PN 16 (Stahl/Stahl):
DIN EN 1092-1 mit DIN EN 1092-1:
8 Bohrungen verschraubt
ü Die Dichtflächen der Anschlussflansche sind sauber und unbeschädigt.
1. Verbindungselemente mit geeignetem Werkzeug gleichmäßig über Kreuz
anziehen.

5.5 Handgetriebe oder Stellantrieb montieren

HINWEIS
Die Armaturen bis DN 50 sind voll funktionsfähig. Sie können optional mit einem
Stellantrieb versehen werden. Armaturen ab DN 65 sind nur mit einem
Handgetriebe oder mit einem Stellantrieb funktionsfähig.
Handgetriebe montieren
S
Abb. 7: Handgetriebe montieren
Je nach Nennweite wird ein Distanzstück (S)
Kopfflansch benötigt.
ü Armatur ist geschlossen.
ü Handgetriebe ist geschlossen, das heißt der Zeiger steht auf SHUT.
1. Handgetriebe mit beiliegenden Schrauben über Kreuz anziehen.
Stellantrieb montieren
Montage des Stellantriebs der Betriebsanleitung der Stellantriebe entnehmen.
BOA-Control PIC
DN 65 PN 16 (Stahl/Gusseisen):
DIN EN 1092-1 mit DIN EN 1092-2:
Lochkreis DIN EN 1092-1 um 22,5°
gedreht, 4 Bohrungen verschraubt,
4 Bohrungen frei
7)
zwischen Handgetriebe und
