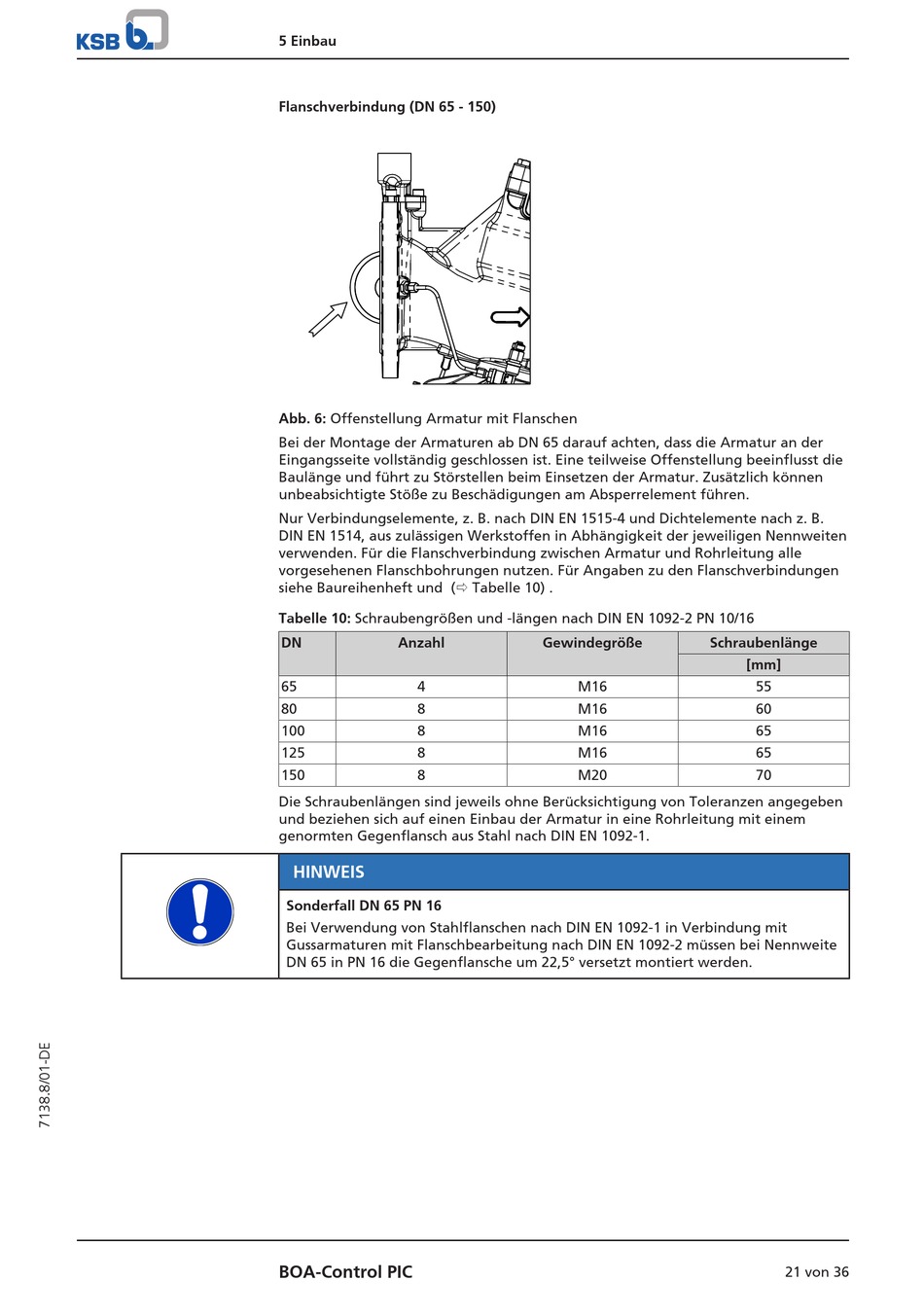

5 Einbau
Flanschverbindung (DN 65 - 150)
Abb. 6: Offenstellung Armatur mit Flanschen
Bei der Montage der Armaturen ab DN 65 darauf achten, dass die Armatur an der
Eingangsseite vollständig geschlossen ist. Eine teilweise Offenstellung beeinflusst die
Baulänge und führt zu Störstellen beim Einsetzen der Armatur. Zusätzlich können
unbeabsichtigte Stöße zu Beschädigungen am Absperrelement führen.
Nur Verbindungselemente, z. B. nach DIN EN 1515-4 und Dichtelemente nach z. B.
DIN EN 1514, aus zulässigen Werkstoffen in Abhängigkeit der jeweiligen Nennweiten
verwenden. Für die Flanschverbindung zwischen Armatur und Rohrleitung alle
vorgesehenen Flanschbohrungen nutzen. Für Angaben zu den Flanschverbindungen
siehe Baureihenheft und (ð Tabelle 10) .
Tabelle 10: Schraubengrößen und -längen nach DIN EN 1092-2 PN 10/16
DN Anzahl
65 4
80 8
100 8
125 8
150 8
Die Schraubenlängen sind jeweils ohne Berücksichtigung von Toleranzen angegeben
und beziehen sich auf einen Einbau der Armatur in eine Rohrleitung mit einem
genormten Gegenflansch aus Stahl nach DIN EN 1092-1.
HINWEIS
Sonderfall DN 65 PN 16
Bei Verwendung von Stahlflanschen nach DIN EN 1092-1 in Verbindung mit
Gussarmaturen mit Flanschbearbeitung nach DIN EN 1092-2 müssen bei Nennweite
DN 65 in PN 16 die Gegenflansche um 22,5° versetzt montiert werden.
BOA-Control PIC
Gewindegröße Schraubenlänge
M16
M16
M16
M16
M20
[mm]
55
60
65
65
70
