KSB BOA-Control PIC Betriebsanleitung
KSB BOA-Control PIC Betriebsanleitung

KSB BOA-Control PIC Betriebsanleitung

Druckunabhängiges regelventil

Werbung

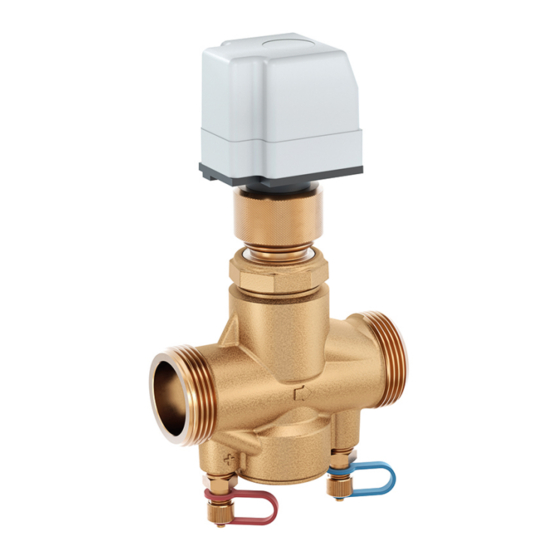

Druckunabhängiges Regelventil
BOA-Control PIC
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KSB BOA-Control PIC

  • Seite 1 Druckunabhängiges Regelventil BOA-Control PIC Betriebsanleitung...
  • Seite 2 Impressum Betriebsanleitung BOA-Control PIC Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 29.06.2021...
  • Seite 3: Inhaltsverzeichnis

    Armatur spülen............................... 23 Isolierung ................................ 24 Messcomputer.............................. 24 Inbetriebnahme/Außerbetriebnahme .................... 25 Inbetriebnahme .............................. 25 6.1.1 Voraussetzung für die Inbetriebnahme ................... 25 6.1.2 Armatur entlüften (DN 65 - 150)....................... 25 6.1.3 Volumenstrom einstellen ........................ 26 6.1.4 Armatur schließen.......................... 29 Außerbetriebnahme............................ 29 6.2.1 Maßnahmen für die Außerbetriebnahme.................. 29 BOA-Control PIC 3 von 36...
  • Seite 4 Inhaltsverzeichnis Wartung/Instandhaltung........................ 30 Sicherheitsbestimmungen.......................... 30 Wartung ................................ 30 7.2.1 Armaturen mit Stellantrieb ....................... 31 Störungen: Ursachen und Beseitigung.................... 32 EU-Konformitätserklärung BOA-Control PIC.................. 33 Stichwortverzeichnis.......................... 34 BOA-Control PIC 4 von 36...
  • Seite 5: Glossar

    Glossar Glossar Druckgeräterichtlinie (DGR) Die Richtlinie 2014/68/EU legt die Anforderungen an die Druckgeräte für das Inverkehrbringen von Druckgeräten innerhalb des Europäischen Wirtschaftsraums fest. EPDM Ethylen-Propylen-Dien-Kautschuk BOA-Control PIC 5 von 36...
  • Seite 6: Allgemeines

    Ausführungen. Die Betriebsanleitung beschreibt den sachgemäßen und sicheren Einsatz in allen Betriebsphasen. Zur Aufrechterhaltung der Gewährleistungsansprüche muss im Schadensfall unverzüglich die nächstgelegene KSB-Vertriebsorganisation benachrichtigt werden. 1.2 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. 1.3 Mitgeltende Dokumente Tabelle 1: Überblick über mitgeltende Dokumente...
  • Seite 7: Kennzeichnung Von Warnhinweisen

    Dieses Symbol kennzeichnet in Kombination mit einem Signalwort Gefahren im Zusammenhang mit elektrischer Spannung und gibt Informationen zum Schutz vor elektrischer Spannung. Maschinenschaden Dieses Symbol kennzeichnet in Kombination mit dem Signalwort ACHTUNG Gefahren für die Maschine und deren Funktion. BOA-Control PIC 7 von 36...
  • Seite 8: Sicherheit

    Belastungen gemäß angewandter Regelwerke. Dynamische Beanspruchungen oder zusätzliche Einflüsse erfordern die Rücksprache mit dem Hersteller. ▪ Andere Betriebsweisen, sofern nicht in der Dokumentation genannt, mit dem Hersteller abstimmen. ▪ Die Armatur nicht als Tritthilfe verwenden. BOA-Control PIC 8 von 36...
  • Seite 9: Vermeidung Vorhersehbarer Fehlanwendungen

    Schutzeinrichtungen. Dies muss durch den Betreiber sicher gestellt werden. ▪ Bauseitige Schutzeinrichtungen (z. B. Berührungsschutz) für heiße, kalte und bewegende Teile anbringen und dessen Funktion prüfen. Rotierende Bauteile nicht berühren. ▪ Schutzeinrichtungen (z. B. Berührungsschutz) während des Betriebs nicht entfernen. BOA-Control PIC 9 von 36...
  • Seite 10: Sicherheitshinweise Für Wartung, Inspektion Und Montage

    Arbeiten wieder anbringen und in Funktion setzen. Vor Wiederinbetriebnahme die aufgeführten Punkte für die Inbetriebnahme beachten. (ð Kapitel 6.1, Seite 25) 2.8 Unzulässige Betriebsweisen ▪ Die Armatur wird außerhalb der in der Betriebsanleitung angegebenen Grenzwerte betrieben. ▪ Die Armatur wird außerhalb der bestimmungsgemäßen Verwendung eingesetzt. (ð Kapitel 2.2, Seite 8) BOA-Control PIC 10 von 36...
  • Seite 11: Transport/Lagerung/Entsorgung

    3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 3.2 Transportieren Die Armaturen werden in Kartons verpackt geliefert.
  • Seite 12: Lagerung/Konservierung

    1. Armatur ordnungsgemäß entleeren. 2. Die Armatur spülen und reinigen. 3. Armaturen zusätzlich neutralisieren und zum Trocknen mit wasserfreiem inerten Gas durchblasen, bei Medien deren Rückstände mit der Luftfeuchtigkeit zu Korrosionsschäden führen oder bei Sauerstoffkontakt entflammen. BOA-Control PIC 12 von 36...
  • Seite 13: Entsorgung

    1. Armatur demontieren. Fette und Schmierflüssigkeiten bei der Demontage sammeln. 2. Armaturenwerkstoffe trennen z. B. nach: - Metall - Kunststoff - Elektronikschrott - Fette und Schmierflüssigkeiten 3. Nach den aktuell gültigen Vorschriften entsorgen bzw. einer geregelten Entsorgung zuführen. BOA-Control PIC 13 von 36...
  • Seite 14: Beschreibung Der Armatur

    ▪ Wasser-Glykol-Gemische (Glykolanteil ≤ 50 %) ▪ Andere Medien auf Anfrage 4.5 Konstruktiver Aufbau Bauart ▪ Druckunabhängiges Regelventil DN 10 - 25 ▪ Durchgangsform mit Außengewinde und geradem Oberteil ▪ Einstellring zum Voreinstellen der Durchflussbegrenzung ▪ Vorbereitung zum Stellantriebsaufbau BOA-Control PIC 14 von 36...
  • Seite 15: Druck-Temperatur-Tabelle

    10-50 37,5 27,5 65-150 17,6 4.7 Werkstoffe DN 10 - 25 580.1 950.1 950.2 79-11 131.2 131.1 580.2 580.3 Abb. 2: Schnittbild DN 10 - 25 Dieses Zubehör ist für die Funktion zwingend erforderlich. Statische Beanspruchung BOA-Control PIC 15 von 36...
  • Seite 16 Benennung Werkstoff Bemerkung Gehäuse CW602N 131.1/.2 Druckmessstutzen CW617N Gehäusedeckel CW602N Spindel CW617N Kegel CW617N O-Ring EPDM 70 580.1 Kappe Nylon 6 580.2/.3 Kappe CW617N Rot (580.2), blau (580.3) Verschraubung CW617N 79-11 Durchflussregler 950.1/.2 Feder AISI302 BOA-Control PIC 16 von 36...
  • Seite 17 O-Ring EPDM Membrane EPDM 484.1 Federteller G-AlSi4.5MnMg Epoxyd Beschichtung Buchse PTFE beschichteter Edelstahl - Bolzen CW617N 580.1/.2 Kappe CW617N Rot (580.1), blau (580.2) Rohrleitung (Kapillarrohr) Kupfer Antriebsflansch G-AlSi4.5MnMg Halterung (Stellantrieb) AISI304 Nicht auf Schnittbild dargestellt BOA-Control PIC 17 von 36...
  • Seite 18: Funktionsweise

    4.9 Lieferumfang Folgende Positionen gehören zum Lieferumfang: ▪ Armatur Armaturen ab DN 65 sind nur in Kombination mit einem Stellantrieb oder Handgetriebe voll funktionsfähig. 4.10 Abmessungen und Gewichte Angaben über Maße und Gewichte dem Baureihenheft entnehmen. BOA-Control PIC 18 von 36...
  • Seite 19: Einbau

    ▷ Mechanische Belastungen, die über das Normalmaß hinaus gehen, wie Rohrleitungskräfte Momente und Vibrationen vermeiden. ACHTUNG Schweißen in der Nähe von weichdichtenden Armaturen Beschädigung der Dichtflächen! ▷ Armatur nicht über die angegebenen Temperaturgrenzen erwärmen. (ð Kapitel 4.3, Seite 14) BOA-Control PIC 19 von 36...
  • Seite 20: Armatur Montieren

    Beschädigung der Armatur! Undichtheit des Gehäuses! Austritt von Medium! ▷ Gewindeverbindung ausschließlich mit einem Gabelschlüssel anziehen. ü Gewinde ist frei von Schmutz. 1. Dichtungsmaterial immer auf dem Außengewinde der Gewindeverbindung verteilen. 2. Gewindeverbindung mit einem Gabelschlüssel anziehen. BOA-Control PIC 20 von 36...
  • Seite 21 Gegenflansch aus Stahl nach DIN EN 1092-1. HINWEIS Sonderfall DN 65 PN 16 Bei Verwendung von Stahlflanschen nach DIN EN 1092-1 in Verbindung mit Gussarmaturen mit Flanschbearbeitung nach DIN EN 1092-2 müssen bei Nennweite DN 65 in PN 16 die Gegenflansche um 22,5° versetzt montiert werden. BOA-Control PIC 21 von 36...
  • Seite 22: Handgetriebe Oder Stellantrieb Montieren

    ü Handgetriebe ist geschlossen, das heißt der Zeiger steht auf SHUT. 1. Handgetriebe mit beiliegenden Schrauben über Kreuz anziehen. Stellantrieb montieren Montage des Stellantriebs der Betriebsanleitung der Stellantriebe entnehmen. Für die jeweiligen Nennweiten ist das Distanzstück im Lieferumfang enthalten. BOA-Control PIC 22 von 36...
  • Seite 23: Armatur Spülen

    Gehäusedeckel durch Drehen im Uhrzeigersinn aufschrauben und mit 15 Nm anziehen. Die Rohrleitung kann nun gespült werden. Nach dem Spülen der Rohrleitung Schritte 1 - 3 wiederholen. 5. Drosselblende (A) wieder einsetzen. 6. Voreinstellung für den gewünschten Volumenstrom einstellen. BOA-Control PIC 23 von 36...
  • Seite 24: Isolierung

    Falsche Messwerte und falsche Einstellung der Armatur! ▷ Zugehörige Betriebsanleitung des Messcomputers beachten. In Verbindung mit einem Differenzdruckmessgerät kann an den 2 Druckmessstutzen der Armatur die Durchflussmenge gemessen werden. Messkoffer steht auf Anfrage leihweise zur Verfügung. BOA-Control PIC 24 von 36...
  • Seite 25: Inbetriebnahme/Außerbetriebnahme

    Beim Einbau in horizontale Rohrleitungen bildet sich oft ein Luftpolster im oberen Gehäusebereich, nachdem die Anlage befüllt worden ist. Abb. 9: Armatur entlüften 1. Armatur durch vorsichtiges Öffnen des Kugelhahns 01-39 entlüften, bis kontinuierlich Medium austritt. Medium mit passendem Hilfsmittel auffangen. 2. Kugelhahn 01-39 wieder vollständig schließen. BOA-Control PIC 25 von 36...
  • Seite 26: Volumenstrom Einstellen

    Anzeige drehen, bis der Pfeil (P) mit dem erforderlichen Prozentwert auf der Scheibe (S) übereinstimmt. Voreinstellungswert in Prozent (ð Tabelle 13) entnehmen. 3. Feststellvorrichtung durch Drehen der Rändelschraube (F) aktivieren. Istruzioni_EKOFLUX.PI_Istruzione comando manuale (r iduttore) modif. 22/01/2019 BOA-Control PIC 26 von 36...
  • Seite 27: Voreinstellungswerte

    7138.8/01-DE 6.1.3.1 Voreinstellungswerte Tabelle 12: Voreinstellungswerte Gewindeausführung DN 10 - DN 50 DN Auswahlparameter Voreinstellungswerte Einstellring Q [l/s] 0,012 0,013 0,015 0,018 0,02 0,022 0,024 0,025 0,026 0,027 0,027 0,028 0,029 0,03 0,031 0,033 0,035 0,037 0,039 0,04 0,042 Min Δp [kPa] 0,11 0,12 0,14...
  • Seite 28 Tabelle 13: Voreinstellungswerte Flanschausführung DN 65 - DN 150 Auswahlparameter Voreinstellungswerte Untersetzungsgetriebe/Stellantrieb 10 % 15 % 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 % Öffnungswinkel Armatur 9 ° 13,5 ° 18 ° 27 °...
  • Seite 29: Armatur Schließen

    Während längerer Stillstandsperioden müssen folgende Punkte sichergestellt sein: 1. Medien, die ihren Zustand durch Änderung der Konzentration, durch Polymerisation, Auskristallisation, Erstarrung oder dergleichen ändern, aus dem Rohrleitungssystem ablassen. 2. Bei Bedarf das komplette Rohrleitungssystem bei voll geöffneten Armaturen spülen. BOA-Control PIC 29 von 36...
  • Seite 30: Wartung/Instandhaltung

    Der Betreiber trägt die Verantwortung für die Festsetzung angemessener Prüf- und Wartungsintervalle in Abhängigkeit vom Einsatz der Armatur. HINWEIS Für sämtliche Wartungs-, Instandhaltungs- und Montagearbeiten steht der KSB- Service oder autorisierte Werkstätten zur Verfügung. Für Kontaktadressen siehe im Internet unter "www.ksb.com/contact".
  • Seite 31: Armaturen Mit Stellantrieb

    7 Wartung/Instandhaltung 7.2.1 Armaturen mit Stellantrieb HINWEIS Bei angetriebenen Armaturen muss zusätzlich die Betriebsanleitung des Stellantriebs beachtet werden. BOA-Control PIC 31 von 36...
  • Seite 32: Störungen: Ursachen Und Beseitigung

    ▷ Bei allen Arbeiten zur Störungsbeseitigung an der Armatur entsprechende Hinweise dieser Betriebsanleitung und/oder Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB-Service erforderlich. Tabelle 15: Störungshilfe Problem Beseitigung Undichtheit im Sitzbereich Keine Nacharbeit möglich.
  • Seite 33: Eu-Konformitätserklärung Boa-Control Pic

    9 EU-Konformitätserklärung BOA-Control PIC 9 EU-Konformitätserklärung BOA-Control PIC Hiermit erklären wir, KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) dass das Produkt: BOA-Control PIC PN 16/25 DN 10-150 die Sicherheitsanforderungen der Druckgeräterichtlinie 2014/68/EU erfüllt. Angewendete harmonisierte europäische Normen: EN 12266-1...
  • Seite 34: Stichwortverzeichnis

    Außerbetriebnahme 29 Warnhinweise 7 Wartung 30 Werkstoffe 16 Bauart 14 Bestimmungsgemäße Verwendung 8 Betriebsdaten 14 CE-Kennzeichen 14 Druck-Temperatur-Tabelle 15 Einsatzbereiche 8 Entsorgung 13 Gewährleistungsansprüche 6 Inbetriebnahme 25 Isolierung 24 Kennzeichnung 14 Kennzeichnung von Warnhinweisen 7 Konservierung 12 Lagerung 12 Lieferumfang 18 Mitgeltende Dokumente 6 Rohrleitungen 19 Rücksendung 12 Schadensfall 6 Sicherheit 8 Sicherheitsbewusstes Arbeiten 9 Störungen Ursachen und Beseitigung 32 Transportieren 11 BOA-Control PIC 34 von 36...
  • Seite 36 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
