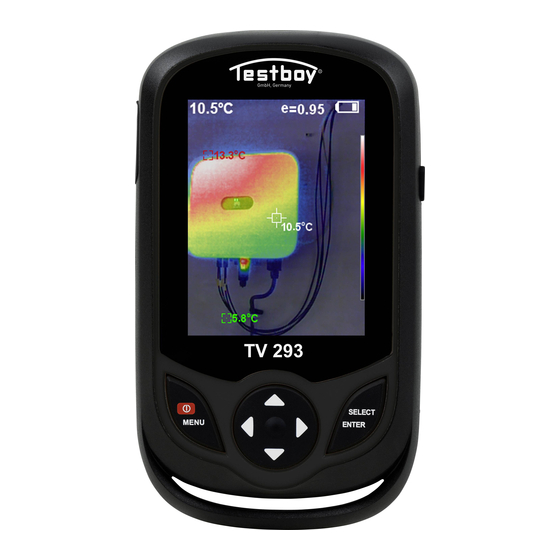

TESTBOY TV 293 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für TV 293:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
®
Testboy
TV 293
Version 1.3
Inhaltsverzeichnis
loading

Verwandte Anleitungen für TESTBOY TV 293

Inhaltszusammenfassung für TESTBOY TV 293

  • Seite 1 ® Testboy TV 293 Version 1.3...
  • Seite 2 ® Testboy TV 293 Bedienungsanleitung ® Testboy TV 293 Operating instructions ® Testboy TV 293 Mode d’emploi ® Testboy TV 293 Instrucciones de empleo ® Testboy TV 293 Istruzioni per l’uso ® Testboy TV 293 Gebruiksaanwijzing...

  • Seite 3: Allgemeine Sicherheitshinweise

    Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. Vermeiden Sie staubige und feuchte Umgebungsbedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. ® Testboy TV 293...

  • Seite 4: Bestimmungsgemäße Verwendung

    Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.

  • Seite 5: Entsorgung Von Gebrauchten Batterien

    Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.
  • Seite 6 Sie müssen es nur einschalten, und schon nach wenigen Sekunden wird Ihnen ein Bild angezeigt. Das Produkt eignet sich vor allem zur Wartung von elektrischen Anlagen, Heizungs-, Lüftungs- und Klimaanlagen und sonstigen Einrichtungen und ermöglicht eine schnelle Identifikation von Problemzonen. ® Testboy TV 293...

  • Seite 7: Bedienung

    Um die bestmögliche Leistung des Akkus erwirken zu können, sollte das Gerät nicht länger als 24 Stunden an ein Ladegerät angeschlossen sein. Die längste Akku-Lebensdauer kann gewährleistet werden, wenn das Gerät mindestens alle 3 Monate für 2 Stunden geladen wird. Der Akku sollte nicht in extrem kalten Umgebungen geladen werden. ® Testboy TV 293...

  • Seite 8: Grundlegende Funktionen

    Richten Sie das Gerät auf ein Objekt, das wahrscheinlich heißer oder kälter ist als die Umgebung, um ein optimales Ergebnis zu erzielen. MAX und MIN Wert MAX Wert Durchschnittswert Emissionswert Akkuladestand Farbskala Zentraler Messpunkt MIN Wert Uhrzeit/Zeitstempel ® Testboy TV 293...

  • Seite 9: Anzeige Und Verwaltung Der Gespeicherten Bilder

    Aufnahme zu löschen. Hierfür muss die Option „YES“ angewählt sein und die Eingabe mit der „MENU“ Taste bestätigt oder mit „SELECT/ENTER“ verneint bzw abgebrochen werden. Mit der „SELECT/ENTER“ Taste wird die Bild-Ansicht wieder geschlossen, mit der „MENU“ Taste verlässt man das Menü. ® Testboy TV 293...

  • Seite 10: Aufnehmen Und Speichern Von Bildern

    Fotos gespeichert werden sollen oder nicht. Die Taste „MENU“ bestätigt diese Frage mit „ja“. Mit „SELECT/ENTER“ wird die Auswahl „nein“ getroffen und die Aufnahme wird verworfen. Die Bilder können wie von jedem üblichen Flash-Speicher Medium (z. B. USB-Stick) heruntergeladen werden. ® Testboy TV 293...
  • Seite 11 Objekte und Materialien wie zum Beispiel lackiertes Metall, Holz, Wasser, Haut und Stoff strahlen Energie sehr gut ab und ermöglichen ohne Weiteres recht genaue Messungen. Bei Oberflächen, die gute Strahlungseigenschaften (einen hohen Emissionsgrad) aufweisen, beträgt der Emissionsgrad ≥ 90 % (0,90). ® Testboy TV 293...
  • Seite 12 (schwarz) Schnee 0,83 Mörtel 0,8 bis 0,90 Menschliche 0,98 Wasser 0,92 bis 0,96 Haut Einstellungen In die Einstellungen gelangen Sie, indem Sie die fünfte Option des Hauptmenüs „Einstellungen “ anwählen und anschließend die Pfeil-Taste „rechts“ drücken. ® Testboy TV 293...

  • Seite 13: Auto Power Off

    Einstellungen 12 Stunden und 24 Stunden zur Auswahl. Die Einstellung wird wie gewohnt über die Pfeiltaste „rechts“ angewählt und über die Pfeil-Tasten „auf“ und „ab“ navigiert. Mit der Taste „SELECT/ENTER“ wird die getroffene Auswahl gespeichert. ® Testboy TV 293...

  • Seite 14: Ein-/Ausschaltung Der Höchsten Und Niedrigsten Temperatur

    “. Es stehen die Einstellungen „An“ and „Aus“ zur Auswahl. Die Einstellung wird wie gewohnt über die Pfeiltaste „rechts“ angewählt und über die Pfeil-Tasten „auf“ und „ab“ navigiert. Mit der Taste „SELECT/ENTER“ wird die getroffene Auswahl gespeichert. ® Testboy TV 293...
  • Seite 15 Gerät schaltet sich automatisch ab, wenn es 5 / 20 Energiesparmodus Minuten lang nicht benutzt wurde (mit Auto Power Off aktiv) Betriebstemperatur 0 bis 45 °C Lagertemperatur -20 bis 60 °C Relative <85 % RH Luftfeuchtigkeit Stromversorgung Integrierter Akku Gewicht 208 g Größe 140×80×28 mm ® Testboy TV 293...
  • Seite 84 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
