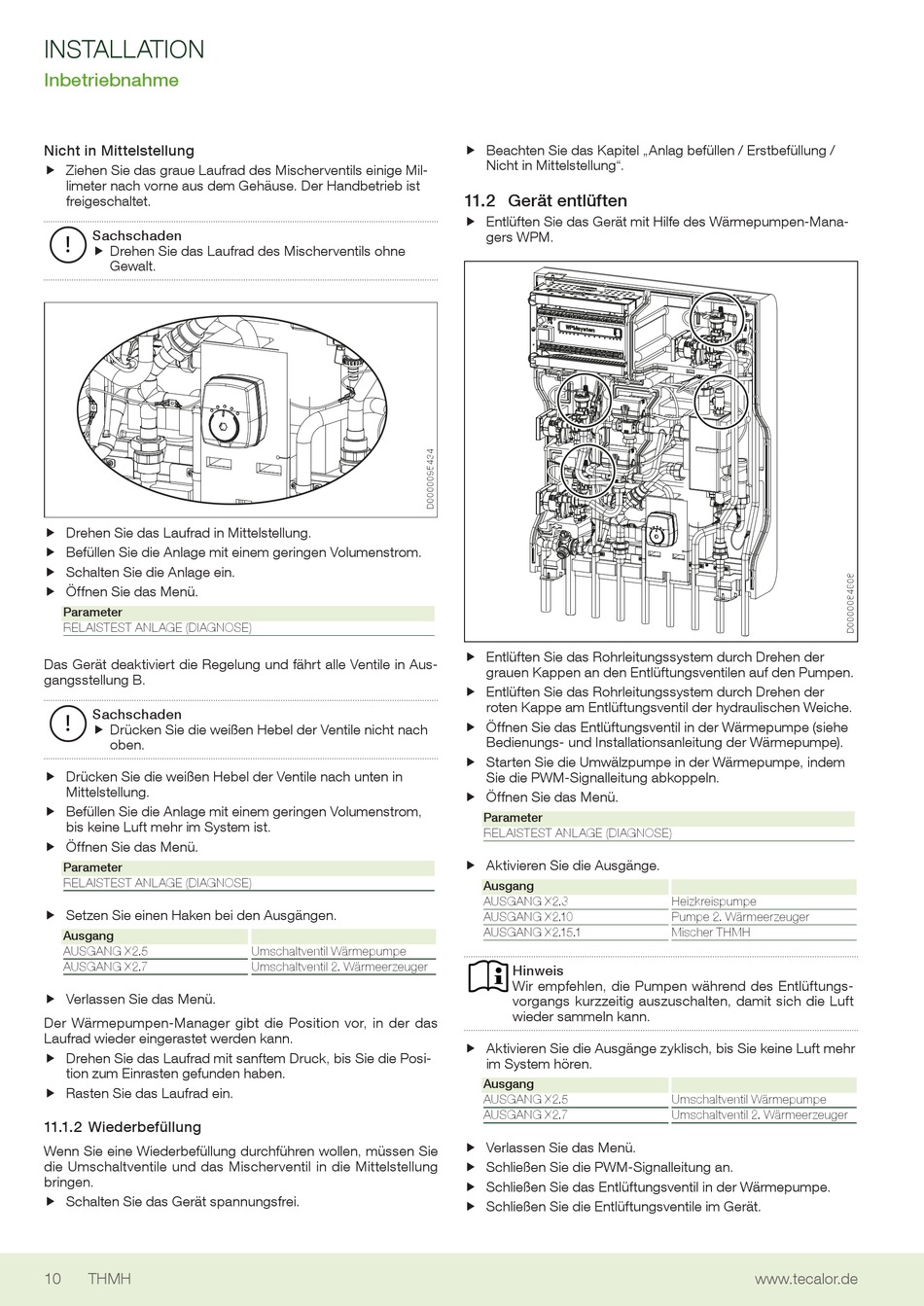

INSTALLATIoN
Inbetriebnahme
Nicht in Mittelstellung
f Ziehen Sie das graue Laufrad des Mischerventils einige Mil-
f
limeter nach vorne aus dem Gehäuse. Der Handbetrieb ist
freigeschaltet.
Sachschaden
!
f Drehen Sie das Laufrad des Mischerventils ohne
f
Gewalt.
f Drehen Sie das Laufrad in Mittelstellung.
f
f Befüllen Sie die Anlage mit einem geringen Volumenstrom.
f
f Schalten Sie die Anlage ein.
f
f Öffnen Sie das Menü.
f
Parameter
RELAISTEST ANLAGE (DIAGNOSE)
Das Gerät deaktiviert die Regelung und fährt alle Ventile in Aus-
gangsstellung B.
Sachschaden
!
f Drücken Sie die weißen Hebel der Ventile nicht nach
f
oben.
f Drücken Sie die weißen Hebel der Ventile nach unten in
f
Mittelstellung.
f Befüllen Sie die Anlage mit einem geringen Volumenstrom,
f
bis keine Luft mehr im System ist.
f Öffnen Sie das Menü.
f
Parameter
RELAISTEST ANLAGE (DIAGNOSE)
f Setzen Sie einen Haken bei den Ausgängen.
f
Ausgang
AUSGANG X2.5
AUSGANG X2.7
f Verlassen Sie das Menü.
f
Der Wärmepumpen-Manager gibt die Position vor, in der das
Laufrad wieder eingerastet werden kann.
f Drehen Sie das Laufrad mit sanftem Druck, bis Sie die Posi-
f
tion zum Einrasten gefunden haben.
f Rasten Sie das Laufrad ein.
f
11.1.2 Wiederbefüllung
Wenn Sie eine Wiederbefüllung durchführen wollen, müssen Sie
die Umschaltventile und das Mischerventil in die Mittelstellung
bringen.
f Schalten Sie das Gerät spannungsfrei.
f
10
THMH
Umschaltventil Wärmepumpe
Umschaltventil 2. Wärmeerzeuger
f Beachten Sie das Kapitel „Anlag befüllen / Erstbefüllung /
f
Nicht in Mittelstellung".
11.2 Gerät entlüften
f Entlüften Sie das Gerät mit Hilfe des Wärmepumpen-Mana-
f
gers wPM.
f Entlüften Sie das Rohrleitungssystem durch Drehen der
f
grauen Kappen an den Entlüftungsventilen auf den Pumpen.
f Entlüften Sie das Rohrleitungssystem durch Drehen der
f
roten Kappe am Entlüftungsventil der hydraulischen Weiche.
f Öffnen Sie das Entlüftungsventil in der Wärmepumpe (siehe
f
Bedienungs- und Installationsanleitung der Wärmepumpe).
f Starten Sie die Umwälzpumpe in der Wärmepumpe, indem
f
Sie die PWM-Signalleitung abkoppeln.
f Öffnen Sie das Menü.
f
Parameter
RELAISTEST ANLAGE (DIAGNOSE)
f Aktivieren Sie die Ausgänge.
f
Ausgang
AUSGANG X2.3
AUSGANG X2.10
AUSGANG X2.15.1
Hinweis
Wir empfehlen, die Pumpen während des Entlüftungs-
vorgangs kurzzeitig auszuschalten, damit sich die Luft
wieder sammeln kann.
f Aktivieren Sie die Ausgänge zyklisch, bis Sie keine Luft mehr
f
im System hören.
Ausgang
AUSGANG X2.5
AUSGANG X2.7
f Verlassen Sie das Menü.
f
f Schließen Sie die PWM-Signalleitung an.
f
f Schließen Sie das Entlüftungsventil in der Wärmepumpe.
f
f Schließen Sie die Entlüftungsventile im Gerät.
f
Heizkreispumpe
Pumpe 2. Wärmeerzeuger
Mischer THMH
Umschaltventil Wärmepumpe
Umschaltventil 2. Wärmeerzeuger
