 Fahren Sie den Linearlift in die Fahrposition.
 Stellen Sie die Exzenter ein wie in Abbildung 30, Seite 50, darge-
stellt. Dadurch hat der Linearlift möglichst wenig Bewegungsfrei-
heit, bevor die Fanghaken einrasten.
11.7 Mikroschalter
In den unteren Tragarmen des Linearlifts befinden sich insgesamt
drei Mikroschalter. Sie werden vom Scheuerschutz der Kniegelenke

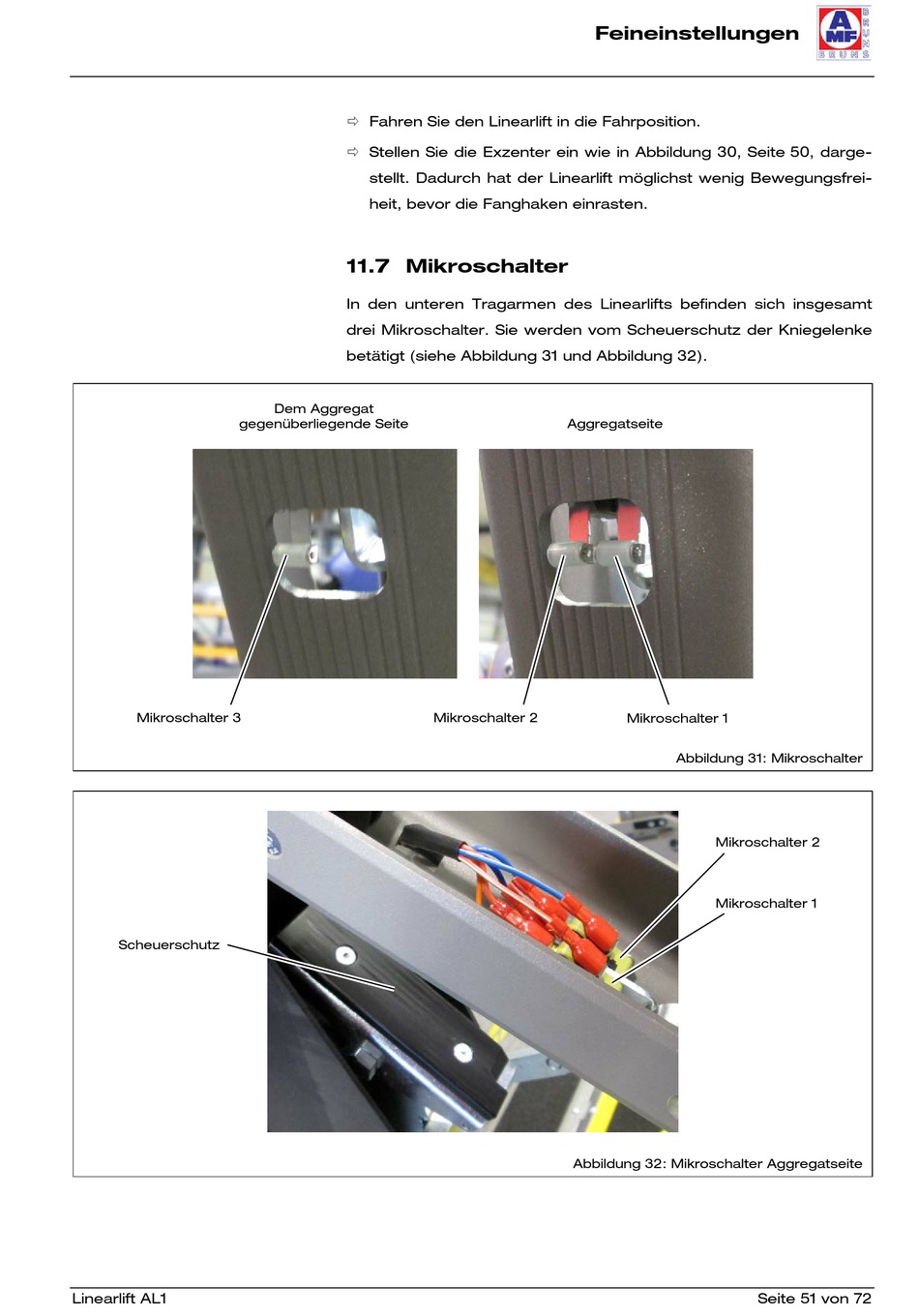

betätigt (siehe Abbildung 31 und Abbildung 32).
Dem Aggregat
Mikroschalter 2
Feineinstellungen
Aggregatseite
Mikroschalter 1
Abbildung 31: Mikroschalter
Mikroschalter 2
Mikroschalter 1
Abbildung 32: Mikroschalter Aggregatseite
