Feineinstellungen
Seilzug
Seite 44 von 72
Überrollbleche, die nicht an der Plattform, sondern an der Bodenhal-
terung montiert sind, besitzen keinen Seilzug.
Um den Seilzug zu verstellen:
 Fahren Sie die Plattform in die Ein- und Ausstiegsebene (siehe
Abbildung 2, Seite 14).
 Heben Sie das Überrollblech an, um den Seilzug zu entlasten.
 Lösen Sie die Befestigungsschraube des Seilzugs (siehe Abbil-
dung 20).
 Drehen Sie das Gelenkstück am Ende des Seilzugs, um die Länge
des Seilzugs zu verkürzen oder zu verlängern.
 Ziehen Sie die Befestigungsschraube wieder fest.
 Senken Sie die Plattform etwas ab, und heben Sie sie wieder in
die Ein- und Ausstiegsebene (siehe Abbildung 2, Seite 14).
 Wiederholen Sie gegebenenfalls die Einstellung.
11.3 Split-Plattform:
Plattformsegmente einstellen
Die Plattformsegmente einer Split-Plattform müssen so eingestellt
sein, dass sie ineinandergreifen. In der vollständig abgesenkten Po-
sition dürfen die Drehgelenke nicht belastet sein (die Plattformseg-
mente müssen komplett aufliegen).
 Fahren Sie die Plattform in die Ein- und Ausstiegsebene (siehe
Abbildung 2, Seite 14).
 Lösen Sie auf beiden Seiten die Kontermutter des Drehgelenks.
Halten Sie dabei am Sechskant der Bolzen gegen (siehe Abbil-
dung 21, Seite 45).

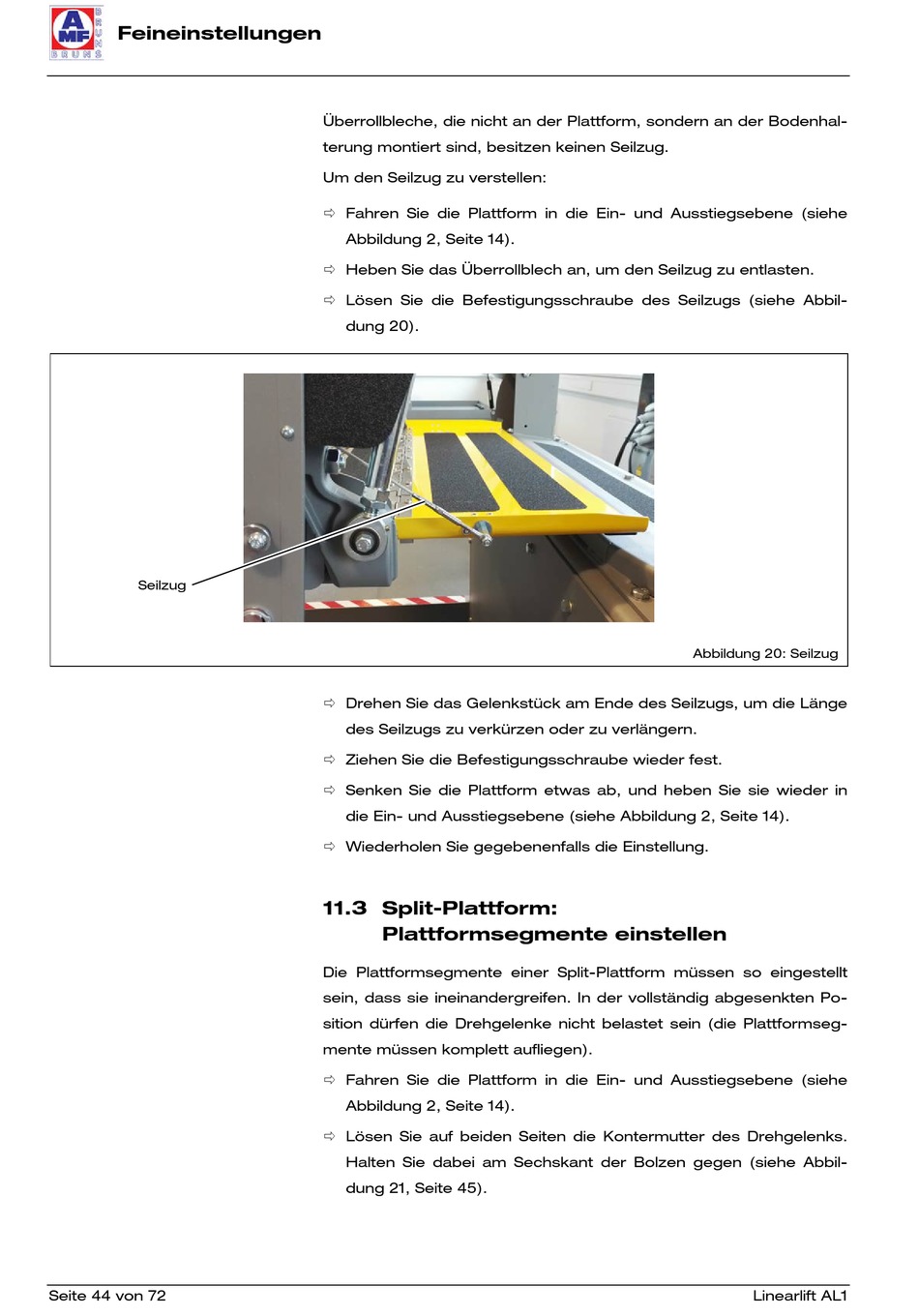

Abbildung 20: Seilzug
Linearlift AL1
