- Seite 1 Page English Español Deutsch 中文 Two-Tool Control Unit Ref. DDE-B...

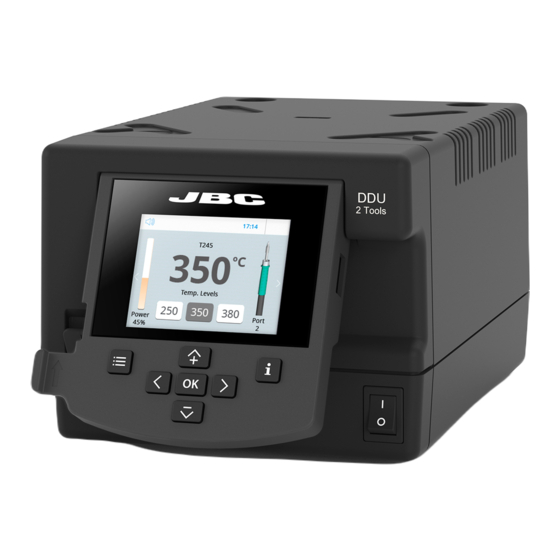

- Seite 22 Netzkabel ....1 Stück Ref. 0016160 Steuereinheit ....1 Stück Ref. 0010569 (230V) Ref. DDE-1B (120V) 0013671 (100/120V) DDE-2B (230V) DDE-9B (100V) w w w.jbctools.com Two-Tool Control Unit Ref. DDE-B Merkmale 2,8” Farb TFT Bildschirm USB-A Anschluss Das Display zum einfachen Ablesen kippen...
- Seite 23 P-005 Sortiment MVE-A T210-A C210 AD-SD T245-A C245 T470-A C245 T210-NA* C210 T245-NA* DN-SE C245 T470-NA* DDE-B AP-SD AP250-A C250 PA-SD PA120-A C120 HT-SD HT420-A C420 DS-SD DS360-A C360 DR-SD DR560-A C560 * Das MNE Stickstoff-Mess- und Regelsystem ist erforderlich.
-
Seite 24: Betrieb
Betrieb Das exklusive Heizsystem von JBC Unsere revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu erreichen. Dies bedeutet, dass der Benutzer bei geringerer Temperatur arbeiten und die Lötqualität verbessern kann. Die Spitzentemperatur wird zudem dank der Betriebsarten Sleep und Hibernation weiter gesenkt, wodurch die Spitzenstandzeit verfünffacht wird. - Seite 25 Arbeitsbildschirm Die DDE-B bietet eine intuitive Benutzerschnittstelle, die schnellen Zugriff auf die Stationsparameter gewährt. Original PIN: 0105 Statusleiste 17:14 Angeschlos- T245 senes Werkzeug ºC Temp. Levels Leistungs- anzeige Power Port Angezeigt, wenn Temperaturstufen aktiviert sind Station Informationen Port ändern...
- Seite 26 Prozessanalyse Beim Drücken von Graphics im Haupt-MENU, werden für jeden Port in Echtzeit Temperatur- und Leistungsangaben eingeblendet. Dies hilft Ihnen bei der Entscheidung, welche Spitze Sie für die beste Qualität der Lötverbindungen benutzen müssen. Graphics 17:14 Leistung Temperatur Power Temp Port 1 - T245 Siehe andere Portgrafik...
- Seite 27 Lötnetz So viele Stationen, wie Ihr PC bewältigen kann, aus der Ferne steuern und überwachen. 1. Laden Sie die JBC Manager Software und das Benutzerhandbuch herunter unter www.jbctools.com/manager.html 2. Schließen Sie die Stationen per USB-B-Anschluss an und der PC wird sie automatisch erkennen.
-
Seite 28: Arbeit Mit Robotern
Konverter Ref. CHB-A Steuergerät RS-232- Buchse Stationssoftware aktualisieren 1. Laden Sie den JBC Update File herunter 2. Stecken Sie den USB-Flashspeicher in die unter www.jbctools.com/software.html und Station. Das Symbol wird während des speichern Sie ihn auf einem USB-Flashspei- Aktualisierens angezeigt. -
Seite 29: Wartung
Halterung und setzen Sie sie erneut in die Falls notwendig, benutzen Sie ein Station ein. Werkzeug, um sie herauszudrücken. Sicherung Sicherungshalterung Sicherungshalterung - Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden. - Seite 30 Sicherheit Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen Schlag, Verletzung, Feuer oder Explosion zu vermeiden. - Die Anlagen für keinen anderen Zweck verwenden als zum Löten oder Reparieren. Unsachgemäße Verwendung kann Feuer hervorrufen. - Das Netzkabel muss in zugelassene Steckdosen eingesteckt werden. Vergewissern Sie sich vor der Benutzung, dass sie korrekt geerdet ist.
-
Seite 31: Spezifikationen
w w w.jbctools.com Spezifikationen DDE-1B 120V 50/60Hz. Eingangssicherung: 4A. Ausgang: 23,5V. DDE-2B 230V 50/60Hz. Eingangssicherung: 2A. Ausgang: 23,5V. DDE-9B 100V 50/60Hz. Eingangssicherung: 5A. Ausgang: 23,5V. - Gewicht: 3,815 kg (8.41 lb) - Abmessungen: 148 x 120 x 232 mm (5.8 x 4.7 x 9.1 in) - Spitzenausgangsleistung: 150W per tool - Temperaturbereich:... - Seite 32 装箱单 应包括以下项目： DDE 焊台 ....1 件 电源线 ......1 件 说明书 ......1 件 Ref. DDE-1B (120V) Ref. 0010569 (230V) Ref. 0016160 DDE-2B (230V) 0013671 (100/120V) DDE-9B (100V) w w w.jbctools.com Two-Tool Control Unit Ref. DDE-B 特点 2,8” 彩色 TFT 屏幕 USB-A 连接头 可倾斜显示器， 以便于阅读...
- Seite 42 Exploded View · Despiece · Explosionszeichnung · 分解图...
- Seite 44 Warranty JBC’s 2 year warranty covers this equipment against all manufacturing defects, including the replacement of defective parts and labour. Warranty does not cover product wear or misuse. In order for the warranty to be valid, equipment must be returned, postage paid, to the dealer where it was purchased.
