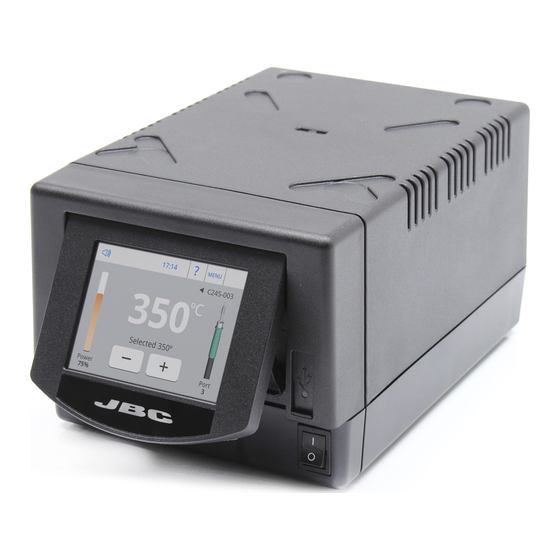

- Seite 1 www.jbctools.com INSTRUCTION MANUAL Page English Español Deutsch 中文 Four-Tool Control Unit Ref. DME-A...
-
Seite 2: Packing List
The following items should be included: Four-Tool Power Cord ....1 unit Manual ......1 unit Control Unit ....1 unit Ref. 0010569 (230V) Ref. 0012837 Ref. DME-1A (120V) 0013671 (100V/120V) DME-2A (230V) DME-9A (100V) w w w.jbctools.com Four-Tool Control Unit Ref. DME-A... - Seite 3 w w w.jbctools.com Connections Work simultaneously with up to 4 tools and 1 module + 1 pedal for each tool (Peripherals). DME Control Unit Stands Equipotential connection RJ45 connector for LAN USB-B connector Peripherals RJ12 connector for Robot Power Socket and fuse RJ12 connector for PSE and Robot system Compatibility...
-
Seite 4: Operation
Operation The JBC Exclusive Heating System Our revolutionary technology is able to recover tip temperature extremely quickly. It means the user can work at a lower temperature and improve the quality of soldering. The tip temperature is further reduced thanks to the Sleep and Hibernation modes which increase a tip life by 5. - Seite 5 w w w.jbctools.com Work Screen The DME-A offers an intuitive user interface which provides quick access to the station parameters. Original PIN: 0105 Station Information Help for each parameter Station Lock Cartridge 17:14 MENU PIN required in use for unlocking Introduce the C245-003 reference for...
-
Seite 6: Menu Screen
Menu Screen Select any option and press the station information button to display the data of each parameter. Adjust tool settings for each port Join station ports with modules and pedals 17:14 Personalize the station: Registers total Station name, PIN and partial hours activation, Screen for each port: work,... - Seite 7 w w w.jbctools.com Cartridge Adjustment Insert the cartridge and the station will recognize its characteristics (size and shape) to provide more accurate temperature readings. 17:14 Tools T245 - port 3 After connecting the tool, Cartridge Adjust C245-003 introduce the last 3 Temperature adjust 0ºC reference...
- Seite 8 Process analysis Optimize your production after analysing the information provided by the graphics. By pressing Graphics in the Utilities MENU, temperature and power figures in real time are displayed for each port. This helps you decide how to adjust your process or which tip to use to obtain the best quality soldering.
- Seite 9 Soldering Network Remotely manage and monitor your stations from a PC. 1. Download the JBC Manager software and the user manual from www.jbctools.com/manager.html 2. Connect the stations via USB-B or LAN (RJ45) and the PC will automatically detect them.
- Seite 10 Multiply x6 the capacity of your DME Centralize control of 5 PSE Power Supply Units in a single DME and work with as many as 24 tools simultaneously. 1. Connect the DME to the PSE Power Supply Units via the PS socket (RJ12). 2.
- Seite 11 Control Unit RS-232 connection Update the station software 1. Download the JBC Update File from 2. Insert the USB flash drive to the station. www.jbctools.com/software.html and The icon is diplayed while updating. save it on a USB flash drive. Preferably one with no other files.
-
Seite 12: Maintenance
If necessary use a tool to lever it off. return it to the station. - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service. - Seite 13 w w w.jbctools.com Safety It is imperative to follow safety guidelines to prevent electric shock, injury, fire or explosion. - Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire. - The power cord must be plugged into approved bases. Make sure that it is properly grounded before use.
-
Seite 14: Specifications
Specifications DME-1A 120V 50/60Hz. Input fuse: 6A. Output: 23.5V DME-2A 230V 50/60Hz. Input fuse: 3.15A. Output: 23.5V DME-9A 100V 50/60Hz. Input fuse: 8A. Output: 23.5V - Weight: 4,573 Kg (10.08 lb) - Dimensions: 148 x 120 x 232 mm (5.83 x 4.72 x 9.13 in) - Seite 15 w w w.jbctools.com Unidad de Control de cuatro herramientas Ref. DME-A...
- Seite 16 Manual ...... 1 unidad Control Unit Cable de red ..... 1 unidad Ref. 0012837 Unidad de control DME ..1 u. Ref. 0010569 (230V) Ref. DME-1A (120V) 0013671 (100V/120V) DME-2A (230V) DME-9A (100V) w w w.jbctools.com Four-Tool Control Unit Ref. DME-A Características...
- Seite 17 w w w.jbctools.com Conexiones Trabaje simultáneamente con 4 herramientas y enlace cada puerto con 1 módulo + 1 pedal (Peripherals). Unidad de control DME Soporte Conexión equipotencial RJ45 connector for LAN Conector USB-B Periférico Conector RJ12 para Robot Toma de corriente y fusible Conector RJ12 para PSE y para Sistema de Robot Compatibilidades...
- Seite 18 Funcionamiento El exclusivo sistema calefactor de JBC Nuestra tecnología revolucionaria es capaz de recuperar la temperatura de la punta de forma extremadamente rápida. Esto significa que el usuario puede trabajar a una temperatura más baja y mejorar la calidad de la soldadura. Esta temperatura se reduce aún más gracias a los modos de Sleep e Hibernation que incrementan hasta 5 veces la vida de las puntas.
-
Seite 19: Pantalla De Trabajo
w w w.jbctools.com Pantalla de trabajo La DME-A presenta una interfaz de usuario intuitiva y ofrece un rápido acceso a los parámetros. PIN Original: 0105 Información de la estación Ayuda para cada parámetro Estación Cartucho 17:14 MENU bloqueada en uso Es necesario Introduzca la C245-003... -
Seite 20: Pantalla Menú
Pantalla Menú Seleccione una opción y pulse INFO para ver la descripción de cada parámetro. Ajuste la configuración de la Conecte los puertos de la herramienta para cada puerto estación a los módulos y pedales 17:14 Personalice la Registre las estación: horas totales y Nombre de... - Seite 21 w w w.jbctools.com Ajuste del cartucho Coloque el cartucho y la estación lo reconocerá (forma y tamaño) ofreciéndole mediciones de temperatura más precisas. 17:14 Después de Tools T245 - port 3 conectar la herramienta, introduzca Cartridge Adjust C245-003 los últimos 3 numeros de Temperature adjust 0ºC...
- Seite 22 Análisis del proceso Optimice su producción después de analizar la información proporcionada por los gráficos. Pulsando sobre Graphics en el menú principal, se muestran las respuestas de temperatura y potencia en tiempo real de cada puerto. Esto le ayudará a decidir cuál es la punta más adecuada para obtener la mejor calidad en sus soldaduras.
- Seite 23 Red de soldadura Gestione y monitorice tantas estaciones como soporte su PC. 1. Descargue el software JBC Manager y el manual de usuario de www.jbctools.com/manager.html 2. Conecte las estaciones a través del conector USB-B o LAN (RJ45) y la PC las detectará...
- Seite 24 Multipique x6 la capacidad de su DME Centralice el control de 5 unidades PSE en una DME y trabaje con hasta 24 herramientas simultáneamente. 1. Conecte la DME a la unidad de control PSE a través de la toma PS (RJ12). 2.
- Seite 25 w w w.jbctools.com Trabajar con Robots Gestione y monitorice la estación por medio de un sistema robotizado. 1. Conecte la herramienta a la estación utilizando el convertidor CHB-A (Ref: CHB-A). 2. Conecte su sistema robotizado al conector Robot de la estación (RJ12). Si lo necesita, el adaptador DB9-RJ12 está...
-
Seite 26: Mantenimiento
2. Sustituya el fusible y coloque de nuevo el Si lo precisa, utilice una pequeña palanca. portafusibles en su sitio. - Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC. - Cualquier reparación sólo se podrá realizar por un servicio técnico oficial JBC. - Seite 27 w w w.jbctools.com Seguridad Es necesario cumplir estas normas de seguridad para prevenir cualquier choque eléctrico, heridas, fuego o explosiones. - No utilice el equipo para otros fines que no sea la soldadura o reparación. El uso incorrecto puede causar fuego. - El cable de red debe enchufarse en bases homologadas.
-
Seite 28: Especificaciones
Especificaciones DME-1A 120V 50/60Hz. Fusible de entrada: 6A. Salida: 23.5V DME-2A 230V 50/60Hz. Fusible de entrada: 3.15A. Salida: 23.5V DME-9A 100V 50/60Hz. Fusible de entrada: 8A. Salida: 23.5V - Peso: 4,573 Kg (10.08 lb) - Dimensiones: 148 x 120 x 232 mm (5.83 x 4.72 x 9.13 in) - Potencia máxima:... -
Seite 29: Tool-Versorgungseinheit
w w w.jbctools.com 4-Tool-Versorgungseinheit Ref. DME-A... - Seite 30 Power Cord Manual 4-Tool- Netzkabel ..... 1 Stück Handbuch ....1 Stück Versorgungseinheit ..1 St. Ref. 0010569 (230V) Ref. 0012837 Ref. DME-1A (120V) 0013671 (100V/120V) DME-2A (230V) DME-9A (100V) w w w.jbctools.com Four-Tool Control Unit Ref. DME-A Merkmale USB-A-Anschluss 3.5”...
- Seite 31 w w w.jbctools.com Anschlüsse Arbeiten Sie gleichzeitig mit bis zu 4 Werkzeugen und 1 Modul + 1 Fußschalter für jedes Werkzeug (Peripheriegeräte). Versorgungseinheit Ablage Potenzialausgleichsbuchse RJ45-Buchse für LAN USB-B-Anschluss Peripheriegerät RJ12-Buchse für Roboter Netzkabelbuchse und Sicherung RJ12-Buchse für PSE Kompatibilität Wählen Sie die Ausrüstung aus, die am besten zu Ihren Löt- und Entlötanforderungen passt.
-
Seite 32: Betrieb
Betrieb Das exklusive Heizsystem von JBC Unsere revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu erreichen. Dies bedeutet, dass der Benutzer bei geringerer Temperatur arbeiten und die Lötqualität verbessern kann. Die Spitzentemperatur wird zudem dank der Betriebsarten Ruhe und Standby weiter gesenkt, wodurch die Spitzenstandzeit verfünffacht wird. -
Seite 33: Gleichzeitige Portsteuerung
w w w.jbctools.com Arbeitsbildschirm Das DME-A bietet eine intuitive Benutzerschnittstelle, die schnellen Zugriff auf die Stationsparameter gewährt. Original PIN: 0105 Stationsinformation Hilfe für jeden Parameter Stationsverriegelung 17:14 MENU PIN für Entriegelung Benutzte Kartusche erforderlich Geben Sie für genauere C245-003 Temperaturerfassung die Artikelnummer ein ºC Benutztes... - Seite 34 Menübildschirm Wählen Sie eine Option und drücken Sie den Knopf Stationsinformation, um jede Parameterbeschreibung anzuzeigen. Werkzeugeinstellungen für Stationsports mit Modulen und jeden Port anpassen Fußschaltern verbinden 17:14 Die Station Registriert personalisieren: Gesamt und Stationsname, teilweise PIN-Aktivierung, Stunden für Bildschirm- jeden Port: Arbeit, Station Tools Peripherals...
-
Seite 35: Kartuschen-Anpassung
w w w.jbctools.com Kartuschen-Anpassung Geben Sie das Kartuschenmodell ein und die Station wird ihre Merkmale (Größe und Form) erkennen, um genauere Temperaturen abzulesen. 17:14 Tools T245 - port 3 Nach dem Anschluss des Werkzeugs, geben Cartridge Adjust C245-003 Sie die 3 letzten Artikelnummern der Temperature adjust 0ºC... - Seite 36 Prozessanalyse Optimieren Sie Ihre Produktion nach Auswertung der in den Grafiken enthaltenen Information. Beim Drücken von Graphics im MENU Hilfsmittel, werden für jeden Port in Echtzeit Temperatur- und Leistungsangaben eingeblendet. Dies hilft Ihnen bei der Entscheidung, wie Sie Ihr Verfahren anpassen oder welche Spitze Sie für die beste Lötqualität benutzen müssen.
- Seite 37 Lötnetz So viele Stationen, wie Ihr PC bewältigen kann, aus der Ferne steuern und überwachen. 1. Laden Sie die JBC Manager Software und das Benutzerhandbuch herunter unter www.jbctools.com/manager.html 2. Schließen Sie die Stationen per USB-B-Anschluss oder LAN (RJ45) an und der PC wird sie automatisch erkennen.
- Seite 38 Versechsfachen Sie die Einsatzmöglichkeiten Ihrer DME Bündeln Sie die Steuerung von 5 PSE Netzteilen in nur einer DME und arbeiten Sie gleichzeitig mit nicht weniger als 24 Werkzeugen. 1. Verbinden Sie die DME mit den PSE Versorgungseinheiten über die Netzteilbuchse (RJ12). 2.
-
Seite 39: Arbeit Mit Robotern
w w w.jbctools.com Arbeit mit Robotern Steuern und Überwachen der Station unter Nutzung eines Robotersystems. 1. Schließen Sie das Werkzeug mit einem Konverter an den Stationsport an. 2. Verbinden Sie Ihr Robotersystem mit der Roboterbuchse (RJ12) der Station. DB9-RJ12 Adapter auf Anfrage verfügbar (Art.-Nr: 0013772). 3. -
Seite 40: Wartung
Halterung und setzen Sie sie erneut in die notwendig, benutzen Sie ein Werkzeug, um Station ein. sie herauszudrücken. - Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden. - Seite 41 w w w.jbctools.com Sicherheit Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen Schlag, Verletzung, Feuer oder Explosion zu vermeiden. - Die Anlagen für keinen anderen Zweck verwenden als zum Löten oder Reparieren. Unsachgemäße Verwendung kann Feuer hervorrufen. - Das Netzkabel muss in zugelassene Steckdosen eingesteckt werden. Vergewissern Sie sich vor der Benutzung, dass sie korrekt geerdet ist.
-
Seite 42: Spezifikationen
Spezifikationen DME-1A 120V 50/60Hz. Eingangssicherung: 6A. Ausgang: 23.5V DME-2A 230V 50/60Hz. Eingangssicherung: 3.15A. Ausgang: 23.5V DME-9A 100V 50/60Hz. Eingangssicherung: 8A. Ausgang: 23.5V - Gewicht: 4,573 Kg (10.08 lb) - Abmessungen: 148 x 120 x 232 mm (5.83 x 4.72 x 9.13 in) - Seite 43 w w w.jbctools.com 四机床控制单元 参考型号 DME-A...
- Seite 44 装箱单 应包括以下物品: 四机床 电源线 ....... 1 根 手册 ........1 份 控制单元 ......1 个 Ref. 0010569 (230V) Ref. 0012837 Ref. DME-1A (120V) 0013671 (100V/120V) DME-2A (230V) DME-9A (100V) w w w.jbctools.com Four-Tool Control Unit Ref. DME-A 主要特征 USB-A 连接器 3.5” TFT 彩屏 触摸屏 为了方便读数， 可倾斜显示屏 扬声器...
- Seite 45 w w w.jbctools.com 连接 最多同时使用 4 个机床作业，每个机床配有 1 个模块 + 1 个脚踏（外围设备）。 控制单元 支架 等电位连接 用于 LAN 的 RJ45 连接器 USB-B 连接器 外围设备 用于遥控设备的 RJ12 连接器 电源插座和熔断器 用于 PSE 的 RJ12 连接器 兼容性 根据焊接或拆焊需求，选择最合适的设备。 Basic working system Peripherals** MSE-A / Control Cartridge MNE-A FSE-A P-005 Tool Stand MVE-A Unit Range T210-A C210 T245-A C245 AD-SD T470-A C245 T210-NA* C210 T245-NA* DN-SE...
- Seite 46 Operation The JBC Exclusive Heating System Our revolutionary technology is able to recover tip temperature extremely quickly. It means the user can work at a lower temperature and improve the quality of soldering. The tip temperature is further reduced thanks to the Sleep and Hibernation modes which increase a tip life by 5.
- Seite 47 w w w.jbctools.com Work Screen The DME-A offers an intuitive user interface which provides quick access to the station parameters. Original PIN: 0105 Station Information Help for each parameter Station Lock Cartridge 17:14 MENU PIN required in use for unlocking Introduce the C245-003 reference for...
- Seite 48 Menu Screen Select any option and press the station information button to display the data of each parameter. Adjust tool settings for each port Join station ports with modules and pedals 17:14 Personalize the station: Registers total Station name, PIN and partial hours activation, Screen for each port: work,...
- Seite 49 w w w.jbctools.com Cartridge Adjustment Insert the cartridge and the station will recognize its characteristics (size and shape) to provide more accurate temperature readings. 17:14 Tools T245 - port 3 After connecting the tool, Cartridge Adjust C245-003 introduce the last 3 Temperature adjust 0ºC reference...
- Seite 50 Process analysis Optimize your production after analysing the information provided by the graphics. By pressing Graphics in the Utilities MENU, temperature and power figures in real time are displayed for each port. This helps you decide how to adjust your process or which tip to use to obtain the best quality soldering.
- Seite 51 Soldering Network Remotely manage and monitor your stations from a PC. 1. Download the JBC Manager software and the user manual from www.jbctools.com/manager.html 2. Connect the stations via USB-B or LAN (RJ45) and the PC will automatically detect them.
- Seite 52 Multiply x6 the capacity of your DME Centralize control of 5 PSE Power Supply Units in a single DME and work with as many as 24 tools simultaneously. 1. Connect the DME to the PSE Power Supply Units via the PS socket (RJ12). 2.
- Seite 53 Control Unit RS-232 connection Update the station software 1. Download the JBC Update File from 2. Insert the USB flash drive to the station. www.jbctools.com/software.html and The icon is diplayed while updating. save it on a USB flash drive. Preferably one with no other files.
- Seite 54 If necessary use a tool to lever it off. return it to the station. - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service.
- Seite 55 w w w.jbctools.com Safety It is imperative to follow safety guidelines to prevent electric shock, injury, fire or explosion. - Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire. - The power cord must be plugged into approved bases. Make sure that it is properly grounded before use.
- Seite 56 Specifications DME-1A 120V 50/60Hz. Input fuse: 6A. Output: 23.5V DME-2A 230V 50/60Hz. Input fuse: 3.15A. Output: 23.5V DME-9A 100V 50/60Hz. Input fuse: 8A. Output: 23.5V - Weight: 4,573 Kg (10.08 lb) - Dimensions: 148 x 120 x 232 mm (5.83 x 4.72 x 9.13 in)
- Seite 57 w w w.jbctools.com Exploded View · Despiece ∙ Explosionsansicht ∙...
- Seite 58 Warranty Garantía Garantie JBC’s 2 year warranty covers Esta garantía de 2 años cubre este Die 2-Jahres-Garantie von JBC this equipment against all equipo contra cualquier defecto ersteckt sich auf das Gerät bei manufacturing defects, including de fabricación, incluyendo la Herstellungsfehlern, einschließlich...
