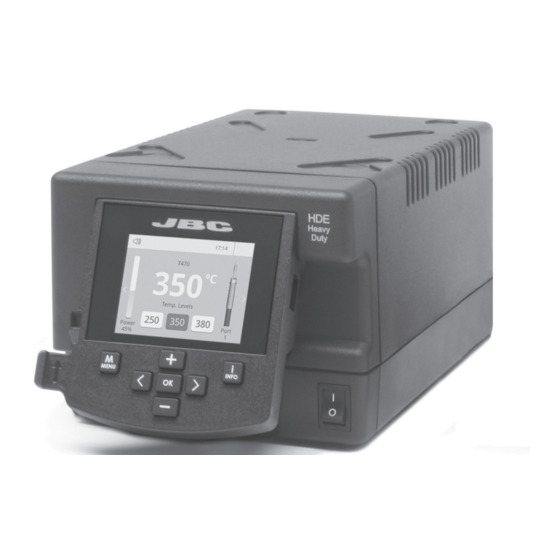

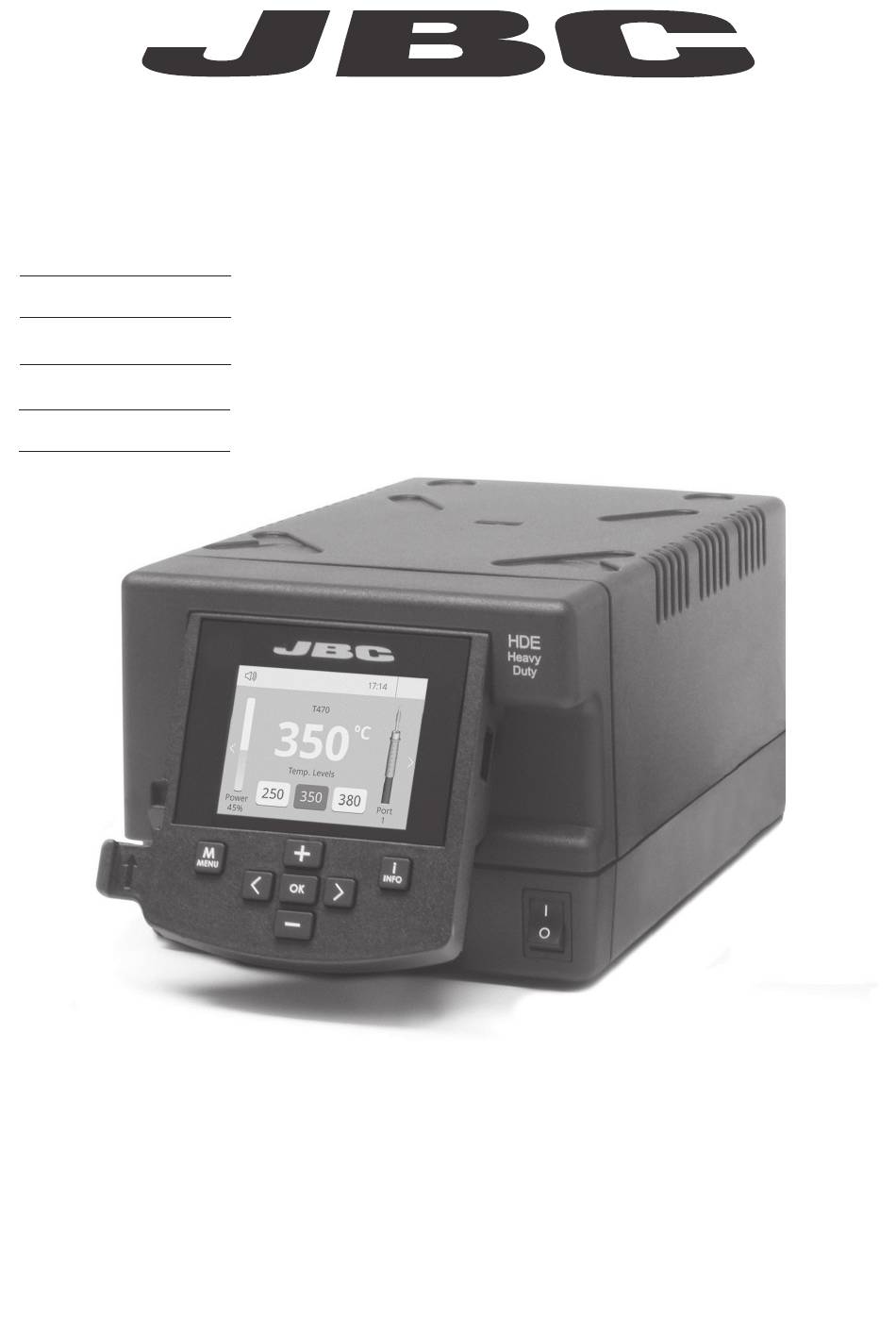

- Seite 1 INSTRUCTION MANUAL Page English Español Deutsch 中文 Heavy Duty Control Unit Ref. HDE-UB...
-
Seite 2: Packing List
Control Unit ....1 unit Ref. 0010569 (230V) Ref. 0016217 Ref. HDE-1UB (120V) 0013671 (100/120V) HDE-2UB (230V) HDE-9UB (100V) w w w.jbctools.com Heavy Duty Control Unit Ref. HDE-UB Features 2.8” Color TFT screen USB-A connector Tilt the display for easy reading... - Seite 3 w w w.jbctools.com Connections HDE Control Unit Stand Equipotential connection Peripherals USB-B connector Power Socket RJ12 connector for Robot system Compatibility Select the equipment that best suit your soldering or desoldering needs. Control Cartridge Stand Tool MNE-A FSE-A P-005 Unit Range T470-A T470-SA...
-
Seite 4: Operation
Operation The JBC Exclusive Heating System Our revolutionary technology is able to recover tip temperature extremely quickly. It means the user can work at a lower temperature and improve the quality of soldering. The tip temperature is further reduced thanks to the Sleep and Hibernation modes which increase the tip life by 5. - Seite 5 w w w.jbctools.com Work Screen The HDE offers an intuitive user interface which provides quick access to station parameters. Status bar 17:14 Tool T470 in use ºC Power Temp. Levels indicator Power Port Displayed if temperature levels are activated Station Information Change port...
- Seite 6 Process analysis By pressing Graphics in the main MENU, temperature and power figures in real time are displayed for each port. This helps you decide which tip to use to obtain the best quality solder joints. Graphics 17:14 Power (%) Temperature Power Temp...
- Seite 7 Soldering Net Remotely manage and monitor as many stations as your Windows PC can handle. 1. Download the JBC Manager software and the user manual from www.jbctools.com/manager.html 2. Connect the stations via USB-B connector and the PC will automatically detect them.
- Seite 8 Ref. CHB-A Control Unit RS-232 connection Update the station software 1. Download the JBC Update file from 2. Insert the USB flash drive. www.jbctools.com/software.html and save The icon is diplayed while updating. it on a USB flash drive. Preferably one with no other files.
-
Seite 9: Maintenance
2. Press the new fuse into the fuse holder and If necessary use a tool to lever it off. return to the station. - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service. - Seite 10 Safety It is imperative to follow safety guidelines to prevent electric shock, injury, fire or explosion. - Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire. - The power cable must be plugged into approved bases. Make sure that it is properly grounded before use.
-
Seite 11: Specifications
w w w.jbctools.com Specifications HDE-1UB 120V 50/60Hz. Input fuse: 4A. Output: 47V. HDE-2UB 230V 50/60Hz. Input fuse: 2A. Output: 47V. HDE-9UB 100V 50/60Hz. Input fuse: 4A. Output: 47V. - Weight: 4.3 Kg (9.5 lb) - Dimensions: 145 x 120 x 225 mm - Output Peak Power: 250W - Temperature Range:... - Seite 12 Control ....1 unidad Ref. 0010569 (230V) Ref. HDE-1UB (120V) 0013671 (100/120V) HDE-2UB (230V) HDE-9UB (100V) w w w.jbctools.com Heavy Duty Control Unit Ref. HDE-UB Características Conector USB-A Pantalla color TFT de 2,8” Incline la pantalla para una mejor lectura...
- Seite 13 w w w.jbctools.com Conexiones Unidad de Control HDE Soporte Conexión equipotencial Conector USB-B Periféricos Toma de red Conector RJ12 para sistemas de robot Compatibilidades Seleccione los equipos que más se adapten a sus necesidades de soldadura. Unidad de Gama de Soporte Herramientas MNE-A...
- Seite 14 Funcionamiento El Exclusivo Sistema Calefactor de JBC Nuestra tecnología revolucionaria es capaz de recuperar la temperatura de la punta de forma extremadamente rápida. Esto significa que el usuario puede trabajar a una temperatura más baja y mejorar la calidad de la soldadura. Esta temperatura se reduce aún más gracias a los modos de Sleep e Hibernation que incrementan hasta 5 veces la vida de las puntas.
-
Seite 15: Pantalla De Trabajo
w w w.jbctools.com Pantalla de trabajo La HDE-B presenta una interfaz de usuario intuitiva y ofrece un rápido acceso a los parámetros. Barra de 17:14 estado Herramienta T470 en uso ºC Temp. Levels Indicador de potencia Power Port Se muestra si los niveles de temperatura están activos... - Seite 16 Análisis del proceso Pulsando sobre Graphics en el menú principal, se muestran las respuestas de temperatura y potencia en tiempo real de cada puerto. Esto le ayudará a decidir cuál es la punta más adecuada para obtener la mejor calidad en sus soldaduras. Graphics 17:14 Potencia (%)
- Seite 17 Red de soldadura Gestione y monitorice tantas estaciones como soporte su PC. 1. Descargue el software JBC Manager y el manual de usuario de www.jbctools.com/manager.html 2. Conecte las estaciones a través del conector USB-B y el PC las detectará automáticamente.
- Seite 18 Trabajar con Robots Gestione y monitorice la estación por medio de un sistema robotizado. 1. Conecte la herramienta a la estación utilizando el convertidor CHB-A. 2. Conecte su sistema robotizado al conector Robot de la estación (RJ12). Si lo necesita, el adaptador DB9-RJ12 puede encontrarlo con la referencia Ref. 0013772. 3.
-
Seite 19: Mantenimiento
2. Sustituya el fusible y coloque de nuevo el Si lo precisa, utilice una pequeña palanca. portafusibles en su sitio. - Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC. - Cualquier reparación sólo se podrá realizar por un servicio técnico oficial JBC. - Seite 20 Seguridad Es necesario cumplir estas normas de seguridad para prevenir cualquier choque eléctrico, heridas, fuego o explosiones. - No utilice el equipo para otros fines que no sea la soldadura o reparación. El uso incorrecto puede causar fuego. - El cable de red debe enchufarse en bases homologadas. Asegúrese de que está conectado a tierra correctamente antes de su uso.
-
Seite 21: Especificaciones
w w w.jbctools.com Especificaciones HDE-1UB 120V 50/60Hz. Input fuse: 4A. Output: 47V. HDE-2UB 230V 50/60Hz. Input fuse: 2A. Output: 47V. HDE-9UB 100V 50/60Hz. Input fuse: 4A. Output: 47V. - Peso: 4.3 Kg (9.5 lb) - Dimensiones: 145 x 120 x 225 mm - Potencia máxima: 250W - Rango de temperatura:... - Seite 22 HDE Steuereinheit ..1 Stück Netzkabel...... 1 Stück Ref. 0016217 Ref. HDE-1UB (120V) Ref. 0010569 (230V) HDE-2UB (230V) 0013671 (100/120V) HDE-9UB (100V) w w w.jbctools.com Heavy Duty Control Unit Ref. HDE-UB Merkamle 2,8” Farb TFT Bildschirm USB-A-Anschluss Das Display zum einfachen Ablesen kippen...
- Seite 23 w w w.jbctools.com Anschluss HDE Steuereinheit Stand Potenzialausgleichs- buchse USB-B-Anschluss Peripheriegerät Netzsteckdose RJ12-Anschluss für Robotersystem Kompatibilität Wählen Sie die Ausrüstung nach Ihren Lötbedürfnisse aus. Steuereinheit Ständer Werkzeug Kartuschen MNE-A FSE-A P-005 T470-A T470-SA HD-SD T470-ZA C470 HDE-B T470-FA T470-NA HDT-SD HT470-A* DN-SE T470-NA**...
-
Seite 24: Betrieb
Betrieb Das exklusive Heizsystem von JBC Diese revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu erreichen. Dies ermöglicht es dem Benutzer, mit einer niedrigeren Temperatur zu arbeiten. Daraus ergibt sich eine fünfmal längere Spitzenstandzeit. 1. Arbeit 2. - Seite 25 w w w.jbctools.com Arbeitsbildschirm Das HDE-B bietet eine intuitive Benutzerschnittstelle, die schnellen Zugriff auf die Stationsparameter gewährt. Statusleiste 17:14 Benutztes T470 Werkzeug ºC Leistungs- Temp. Levels anzeige Power Port Angezeigt, wenn Temperatur- Station stufen aktiviert Information sind Port wechseln Menüoptionen Systemmeldungen (Statusleiste) Drücken Sie INFO für jede Parameter- Beschreibung.
- Seite 26 Prozessanalyse Beim Drücken von Graphics im Haupt-MENÜ, werden für jeden Port in Echtzeit Temperatur- und Leistungsangaben eingeblendet. Dies hilft Ihnen bei der Entscheidung, welche Spitze Sie für die beste Qualität der Lötverbindungen benutzen müssen. Graphics 17:14 Leistung (%) Temperatur Power Temp Port 1 - T245 Siehe andere...
- Seite 27 Lötnetz So viele Stationen, wie Ihr Windows-PC bewältigen kann, aus der Ferne steuern und überwachen. 1. Laden Sie die JBC Manager Software und das Benutzerhandbuch herunter unter www.jbctools.com/manager.html 2. Schließen Sie die Stationen per USB-B-Anschluss an und der PC wird sie automatisch erkennen.
-
Seite 28: Arbeit Mit Robotern
Website www.jbctools.com/jbcsoftware-menu-115.html. Konverter Roboter Ref. CHB-A Steuereinheit RS-232-buchse Stationssoftware aktualisieren 1. Laden Sie die JBC Updatedatei herunter 2. Stecken Sie den USB-Flashspeicher ein. unter www.jbctools.com/software.html Das Symbol wird während des und speichern Sie sie auf einem USB- Aktualisierens angezeigt. -
Seite 29: Wartung
Halterung und setzen Sie sie erneut in die Benutzen Sie bei Bedarf ein Werkzeug, Station ein. um sie herauszudrücken. - Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden. - Seite 30 Sicherheit Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen Schlag, Verletzung, Feuer oder Explosion zu vermeiden. - Die Anlagen für keinen anderen Zweck verwenden als zum Löten oder Entlöten. Unsachgemäße Verwendung kann Feuer hervorrufen. - Das Netzkabel muss in zugelassene Steckdosen eingesteckt werden. Vergewissern Sie sich vor der Benutzung, dass sie korrekt geerdet ist.
-
Seite 31: Technische Daten
w w w.jbctools.com Technische Daten HDE-1UB 120V 50/60Hz. Eingangssicherung: 4A. Output: 47V. HDE-2UB 230V 50/60Hz. Eingangssicherung: 2A. Output: 47V. HDE-9UB 100V 50/60Hz. Eingangssicherung: 4A. Output: 47V. - Gewicht: 4.3 Kg (9.5 lb) - Abmessungen: 145 x 120 x 225 mm - Spitzenausgangsleistung: 250W - Temperaturbereich:... - Seite 32 HDE 控制主机 ....1 件 电源线 ....... 1 件 说明书 ....... 1 件 Ref. HDE-1UB (120V) Ref. 0010569 (230V) Ref. 0016217 HDE-2UB (230V) 0013671 (100/120V) HDE-9UB (100V) w w w.jbctools.com Heavy Duty Control Unit Ref. HDE-UB 产品特性 2.8” 彩色液晶屏 USB-A 连接口 云台显示 方便阅读...
- Seite 33 w w w.jbctools.com 连接口 HDE 控制主机 支架 等电位 连接口 外设连接口用于 USB-B 连接模块盒脚 连接口 踏板 电源插口 机器人系统 RJ12连接口 性能 根据焊接或拆焊需求选择最适合的设备 控制主机 工具座 工具 烙铁头系列 MNE-A FSE-A P-005 T470-A T470-SA HD-SD T470-ZA C470 HDE-B T470-FA T470-NA HDT-SD HT470-A* DN-SE T470-NA** * 它可连接两个重负荷焊接工作站， 并可单独管理各工作站的烙铁头。 ** 需要MNE氮气流量调节器...
- Seite 34 操作 JBC 专属加热系统 革命性技术， 可以令烙铁头温度快速回升。 这意味着用户可以在较低温度下操作， 并提高焊接质量。 之后， 烙铁头温度在睡眠和休眠模式下降低， 可令其寿命延长五倍。 1. 工作 2. 睡眠 (Sleep) 3. 休眠 (Hibernation) 长时间放置 在支架上 当工具从支架下取下时， 当工具放置在支架上时， 长时间没有使用后， 电源会切 烙 铁 头 温 度 会 加 热 到 选 定 温 温度会下降到 断， 工具会冷却到室温。 度。...
- Seite 35 w w w.jbctools.com 工作屏 HDE 提供了一个直观的用户界面，可以快速访问工作站的参数。 状态条 17:14 使用中 T470 的工具 ºC 功率 Temp. Levels 指示条 Power Port 只有在使用 温度等级时 才会显示 工作站 信息 更换 端口 菜单选项 系统通知 (状态条) 按 INFO 查阅每个参数的说明。 USB闪存盘已连接。 工作站由电脑控制。 工作站由机器人控制。 主机 工具 读数表 工作站软件更新。 按 INFO 启动更新。 警告。...
- Seite 36 流程分析 通过按下主菜单上的图形，每个端口响应的实时温度和功率被显示出来。这有助于 您决定使用哪种焊嘴来获得最佳的焊接质量。 图形 17:14 功率 (%) 温度 Power Temp Port 1 - T470 访问其他 端口图形 图形导出 插入 USB 闪存盘到USB-A 连接口， 开始保存 您的焊接流程， 导出文档为csv格式。...
- Seite 37 焊接网络 由您的电脑远程管理和监控尽可能多的工作站。 1. 下载 JBC管理者软件和用户手册， 下载页面 www.jbctools.com/manager.html 2. 工作站连接到USB-B 连接口， 电脑将会自动探测到它们。 3. 通知 将在工作站上显示。 功能说明: - 从您的电脑上设定所有工作站的参数。 - 创建工作站组群并同时设定它们的参数。 - 保存特定的配置以便以后使用。 - 从您的电脑上分析焊接图形并导出。 Manager software USB 集线器 任何 JBC 主机...
- Seite 38 Manage and monitor the station using a Robotic system. 1. 通过转换接头来连接工具到工作站端口。 2. 通过工作站上的(RJ12)机器人连接口， 连接您的机器人系统。 DB9-RJ12 适配器仅在必要时提供 (型号 0013772). 3. 在工作站设置中启用机器人选项， 将显示通知: 4. 根据机器人通讯协议设定您的机器人指令， 可以从以下页面获得 www.jbctools.com/jbcsoftware-menu-115.html. 机器人 转换接头 型号 Ref. CHB-A 控制主机 RS-232 连接口 升级工作站软件 1. 下载JBC升级文档， 下载页面 2. 插入USB闪存盘。 www.jbctools.com/software.html， 升级时显示 图标。 并保存到USB闪存盘。 优选空白闪存盘。 升级文档...
- Seite 39 维护保养 在进行维护和存放之前， 确认设备已冷却。 Clean - 用玻璃清洁剂或湿布清洁焊台屏幕。 periodically - 用湿布清洁机壳和工具。 酒精只能清洁金 属部分。 - 定期检查工具和主机的金属部分是否清洁， 确保焊台可以检测到工具状态。 - 保持焊嘴表面清洁并在存放前加锡保养以防 氧化。 生锈和肮脏的表面会减少到焊点的 热传递。 - 定期检查所有的电缆连接线和软管。 - 更换熔断的保险丝如下： 保险丝 保险丝托架 保险丝托架 1. 拔下保险丝托架并取出保险丝。 如有必 2. 按入新保险丝到托架内并放回到工作站。 要可使用工具撬动。 - 更换任何不良或受损件。 只可以使用JBC原厂配件。 - 维修只可以由JBC授权的技术服务来执行。...
- Seite 40 安全 必须遵守安全准则， 以防止电击， 人身伤害， 火灾或爆炸。 - 请勿使用焊台于焊接或返修以外的任何目的。 不正当的使用可能引起火灾。 - 电源线必须插入核准的电源。 确保在使用前正确接地。 拔下时应握住插头而不是电源线。 - 请勿在带电零件上工作。 - 工具不使用时应放在置放架上以激活睡眠模式。 主机关闭后焊嘴， 工具和焊台的金属部分可能仍然是热的。 请小心处理， 哪怕是在调整工作站 位置时。 - 设备运行是要始终有人看管。 - 请勿覆盖通风孔。 热量可能会导致易燃品点燃。 - 使用 “无残留” 类助焊剂并避免与皮肤或眼睛接触， 以防刺激。 - 小心焊接时产生的烟雾。 - 保持您工作场所的干净整洁。 操作时， 为避免人身伤害， 请穿戴适当的防护眼镜和手套。 - 残锡液易引起灼伤， 请小心处理。 - 本产品允许八岁以上儿童，...
- Seite 41 w w w.jbctools.com 技术规格 HDE-1UB 120V 50/60Hz. 输入保险丝: 4A. 输出: 47V. HDE-2UB 230V 50/60Hz. 输入保险丝: 2A. 输出: 47V. HDE-9UB 100V 50/60Hz. 输入保险丝: 4A. 输出: 47V. - 重量: 4.3 Kg (9.5 lb) - 尺寸: 145 x 120 x 225 mm - 输出峰值功率: 250W - 温度范围: 90 - 500 °C / 190 - 932 °F (±5%)
- Seite 43 w w w.jbctools.com Exploded View · Despiece · Explosionszeichnung · 分解图...
- Seite 44 Garantía Garantie Warranty JBC’s 2 year warranty covers Esta garantía de 2 años cubre este Die 2-Jahres-Garantie von JBC this equipment against all equipo contra cualquier defecto ersteckt sich auf das Gerät bei manufacturing defects, including de fabricación, incluyendo la Herstellungsfehlern, einschließlich...
