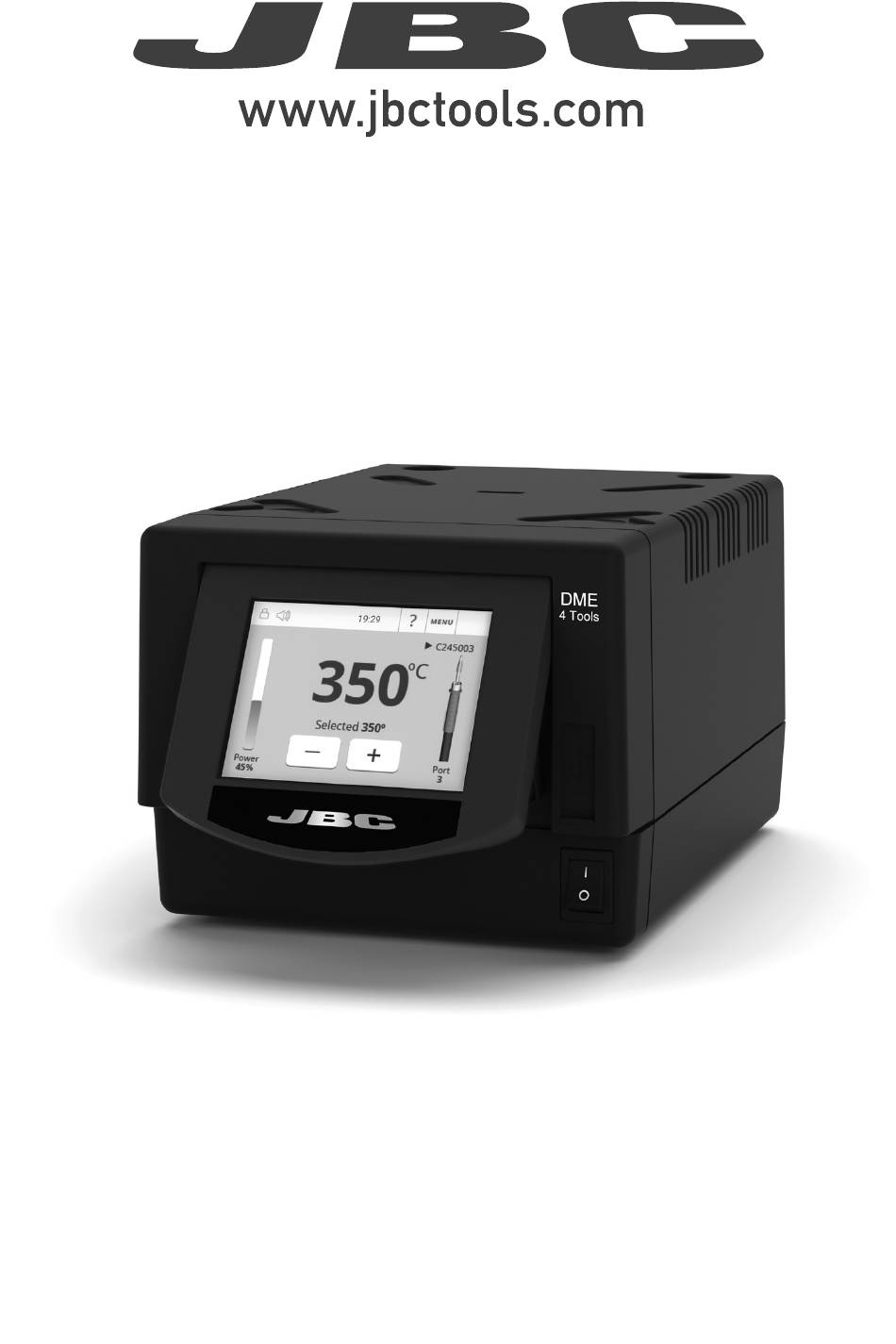

- Seite 1 BEDIENUNGSANLEITUNG Steuergerät für 4 Werkzeuge...
-
Seite 2: Beschreibung
4 Werkzeuge ..... 1 Stück Art.-Nr. 0024077 (100 V) Art.-Nr. 0031937 0023717 (120 V) 0024080 (230 V) Beschreibung DME arbeitet gleichzeitig mit bis zu 4 Werkzeugen, 1 Modul und 1 Pedal für jedes Werkzeug (Peripheriegeräte-Modul für jedes Werkzeug erforderlich). Display USB-A-Anschluss Für ein problemloses Ablesen das Display... -
Seite 3: Anschlussbeispiel
60 mm T245 Lötkolben DR560 Halterkabel 50 mm Entlötkolben Art.-Nr. 0024227 40 mm Halter für DR560 Halter für Entlötkolben T210 & T245 Handstücke Ansaugfilter Art.-Nr. 0821830 Modulkabel Elektrisches Entlötmodul Art.-Nr. 0024228 für DDE & DME Zu einem anderen Peripheriegerät Pedal P005... -
Seite 4: Kompatibilität
Kompatibilität Wählen Sie die Ausstattung aus, die Ihre Löt- und Entlötanforderungen am besten erfüllt. Modulares System Peripheriegeräte Kartuschen- Lötstation Stand Werkzeug MSE / MVE P405 auswahl T210 C210 T245 C245 T470 T210N C210 T245N C245 AP250 C250 AM120 C120 PA120 AT420 C420 HT420... -
Seite 5: Menüanzeige
- color gris 200 mm Arbeitsanzeige 130 mm 130 mm DME bietet eine intuitive Benutzeroberfl äche für schnellen Zugriff auf die Stationsparameter. Standard-PIN: 0105 Stationsinformationen Hilfe für die einzelnen Parameter. 100 mm 17:14 MENU Stationssperre PIN zum Entsperren... -
Seite 6: Dienstprogramme-Untermenü
Dienstprogramme-Untermenü Bietet detaillierte Grafiken der Temperatur der Spitze und Leistungsentfaltung in Echtzeit für Analysezwecke während der Bildung der Lötverbindung. Dies hilft Ihnen bei der Entscheidung, wie Sie Ihren Prozess anpassen oder welche Spitze Sie verwenden, um die beste Lötqualität zu erhalten. Grafik Grafik exportieren Stecken... -
Seite 7: Anfängliche Mse-/Pedal-Einrichtung
para manuales - color gris 200 mm 19:29 19:29 MENU MENU 19:29 19:29 MENU MENU C245003 C245003 T245 T245 Anfängliche MSE-/Pedal-Einrichtung Sleep Sleep 130 mm 130 mm Tool in the stand Tool in the stand Selected 350ºC Selected 350ºC Actual Temp. 180º Actual Temp. -
Seite 8: Betrieb
Betrieb Das effizienteste Lötsystem von JBC Unsere revolutionäre Technologie gewährleistet, dass die Spitzentemperatur extrem rasch wieder errei- cht wird. Dies bedeutet, der Benutzer kann bei einer niedrigeren Temperatur arbeiten und die Lötqualität verbessern. Die Temperatur der Spitze wird in den Standby- und Ruhemodi weiter reduziert, was die Standzeit um das bis zu 5-Fache erhöht. -
Seite 9: Usb-Anschluss
Sie die Sicherung. Falls erforderlich ein und stecken Sie diesen wieder in die verwenden Sie ein Werkzeug als Hebel. Station. - Ersetzen Sie schadhafte bzw. beschädigte Teile. Nur Original-JBC-Ersatzteile verwenden. - Reparaturarbeiten sollten nur vom autorisierten JBC-Kundendienst durchgeführt werden. -
Seite 10: Sicherheit
Sicherheit Zum Schutz vor Stromschlägen, Verletzungen, Feuer- und Explosionsgefahr sind unbedingt die Sicherheitsrichtlinien zu befolgen. - Die Geräte dürfen nicht für andere Zwecke als zum Löten bzw. Nachbearbeiten verwendet werden. Eine unsachgemäße Verwendung kann einen Brand auslösen. - Das Netzkabel darf nur in zugelassene Steckdosen eingesteckt werden. Vor der Verwendung auf ordnungsgemäße Erdung prüfen. - Seite 11 para manuales - color gris 200 mm Notizen 130 mm 130 mm 100 mm 80 mm 60 mm 50 mm 40 mm...
- Seite 12 Notizen...
- Seite 13 para manuales - color gris 200 mm Notizen 130 mm 130 mm 100 mm 80 mm 60 mm 50 mm 40 mm...
- Seite 14 Notizen...
-
Seite 15: Technische Daten
Technische Daten 130 mm 130 mm Lötstation mit 4 Werkzeugen Art.-Nr. DME-1A 120 V 50/60 Hz. Eingangssicherung: T 3,5 A. Ausgang: 23,5 V 100 mm Art.-Nr. DME-2A 230 V 50/60 Hz. Eingangssicherung: T-3.15A. Ausgang: 23,5 V Art-Nr. DME-9A 100 V 50/60Hz. Eingangssicherung: T 8 A. Ausgang: 23,5 V - Maximale Leistung (Werkzeug): 160 W pro Werkzeug... - Seite 16 Garantie Die zweijährige Garantie, die JBC für dieses Gerät bietet, deckt alle Herstellungsfehler, einschließlich des Austauschs fehlerhafter Teile und der Arbeitskosten. Verschleiß oder missbräuchliche Verwendung des Produktes sind von der Garantie nicht abgedeckt. Um die Garantie in Anspruch zu nehmen, muss das Gerät frankiert an den Händler gesendet werden, bei...
