Inhaltszusammenfassung für jbc NAE-Serie

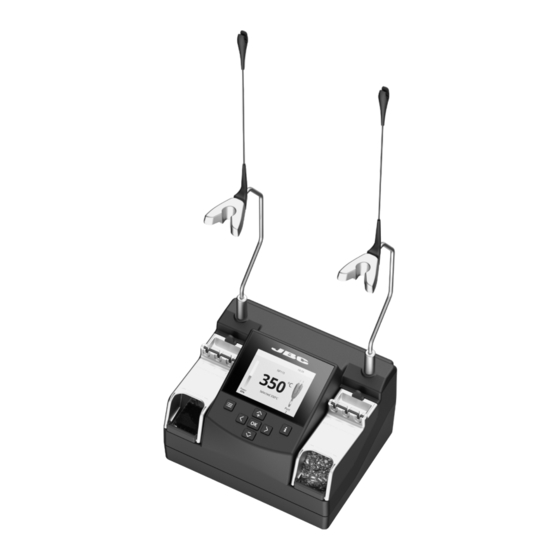

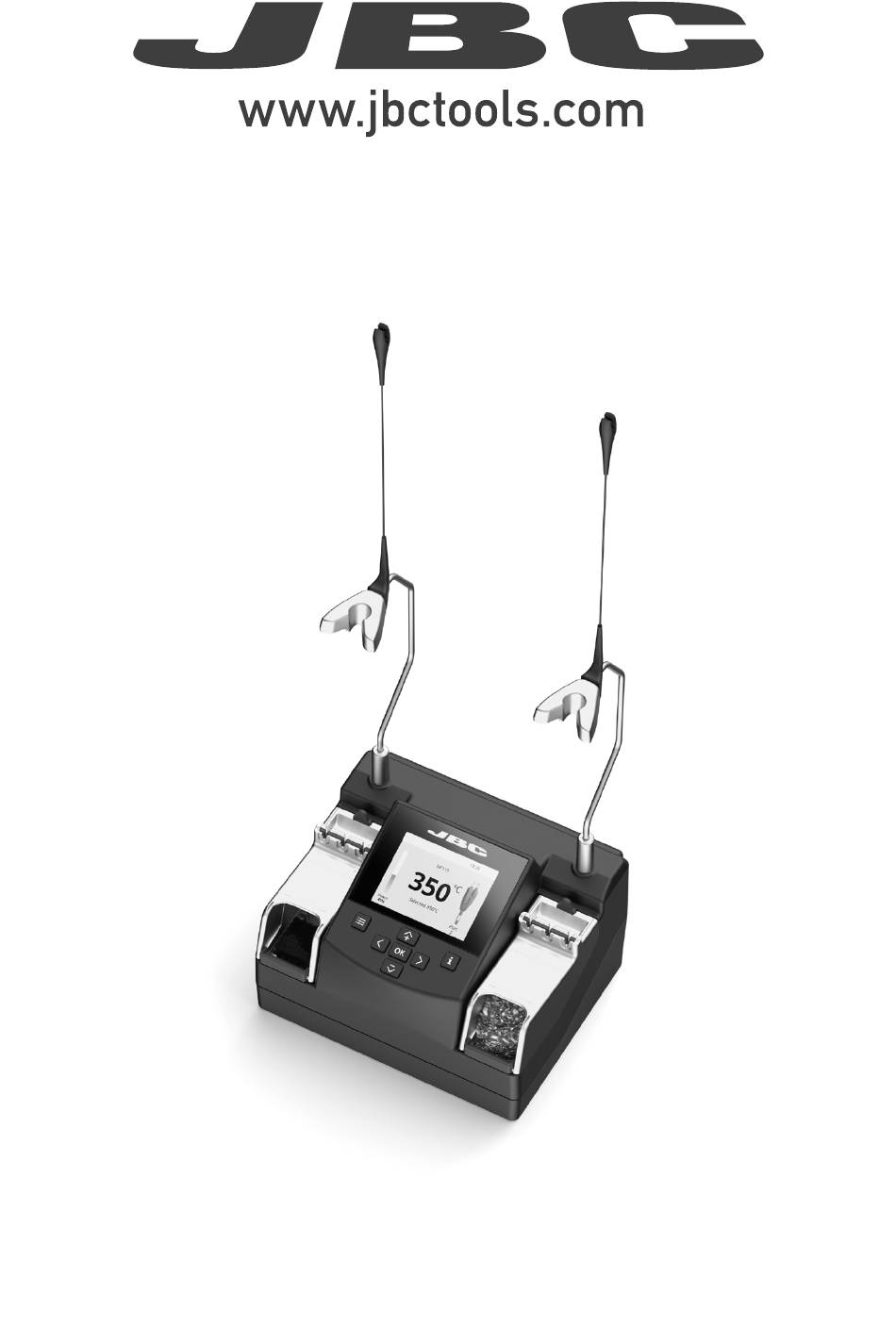

- Seite 1 BEDIENUNGSANLEITUNG Nano-Steuergerät für 2 Werkzeuge...
- Seite 2 Dieses Handbuch entspricht den folgenden Artikelnummern: NAE-9C (100 V) NAE-1C (120 V) NAE-2C (230 V) Packliste Die Verpackung enthält folgende Artikel: Kabel- und Werkzeughalter ..2 Stück Nano-Steuergerät für 2 Werkzeuge ......... 1 Stück Art.-Nr. CC2002 Messingwolle ......... 1 Stück Metallbürste .......... 1 Stück Art.-Nr.
- Seite 3 para manuales - color gris 200 mm Funktionen und Anschlüsse 130 mm 130 mm Kabelhalter Zubehör: Werkzeug- Verlängerungskabel (1 m)* 100 mm Art.-Nr. A1205 Werkzeughalter 80 mm 60 mm NT115 Nano-Kolben* Display 50 mm Kartuschen-Abzieher 40 mm AN115 Spitzenausrichter Einstellbare Nano-Pinzette* Metallbürste Messingwolle Nano-Steuergerät...
- Seite 4 Gerätehaltermodul Gerätehalteraustausch Schraube (1) lösen und Gerätehalter (2) Neuen Gerätehalter (3) einsetzen und Schraube zurückziehen. (4) festziehen.
- Seite 5 para manuales - color gris 200 mm DDE-Arbeitsbildschirm Arbeitsanzeige 130 mm 130 mm Die DDE bietet eine intuitive Benutzeroberfläche für schnellen Zugriff auf die Stationsparameter. Die Arbeitsanzeige bietet eine intuitive Benutzeroberfläche für schnellen Zugriff auf die Standard-PIN: 0105 Stationsparameter. Standard-PIN: 0105 100 mm Statusleiste Statusleiste...
- Seite 6 USB-Stick USB-A-Anschluss, Ihre Lötprozessdaten im CSV-Format zu speichern. Dateien Stationsupdate Laden Sie die JBC Update-Datei von www.jbctools.com/software.html herunter. Stecken Sie den USB-Stick mit der Update heruntergeladenen Datei in die Station. Systembenachrichtigungen Die folgenden Symbole werden auf der Statusleiste des Bildschirms angezeigt.
- Seite 7 200 mm Betrieb 130 mm 130 mm Das exklusive Heizsystem von JBC Diese revolutionäre Technologie gewährleistet, dass die Spitzentemperatur extrem rasch wieder erreicht wird. Dies erlaubt das Arbeiten bei niedrigerer Temperatur. Dadurch erhöht sich die Standzeit der Spitze 100 mm um das Fünffache.
- Seite 8 Kartuschenwechsel Für einen zeitsparenden und sicheren Kartuschenwechsel, ohne dass die Station ausgeschaltet werden muss. Entfernen Einsetzen Ausrichten Kartusche in den Neue Kartusche bis zum Öffnungen verwenden, um Abzieherschlitz (1) stecken Referenzring* in den Kolben die Kartuschenspitze mittles und am Kolben ziehen, drücken.
- Seite 9 Das Pedal wird häufi g in Verbindung mit der Pinzette zum Nacharbeiten oder Reparieren von Chip- Komponenten verwendet. Die einstellbare Nano-Pinzette AN115 von JBC ist das effektivste Werkzeug für das Entlöten von Chip- Komponenten, erleichtert aber auch die schnelle Platzierung und das Löten mit dem an eine NANO- 80 mm Lötstation angeschlossenen Pedal P405.
- Seite 10 Komponente zu entlöten. Sobald das Pedal losgelassen wird, geht die * „Modus drücken“ vorher ausgewählt Pinzette in den Ruhemodus und kühlt sich ab. Padreinigung Pads mit Entlötwerkzeug DS360 von JBC reinigen. DS360 Mikro- Entlötkolben Für diesen Vorgang ist die Entlötstation DSS von JBC nötig.
- Seite 11 para manuales - color gris 200 mm 130 mm 130 mm 100 mm 80 mm Platzieren 60 mm Pedal nicht drücken, damit die Kartuschen nicht aufheizen. 50 mm Verwenden Sie die Pinzette zum Platzieren der Komponente am vorher verzinnten Pad. Hinweis: 40 mm Die inaktive Pinzette verhindert ein vorzeitiges...
- Seite 12 1. Ziehen Sie den Sicherungshalter ab und 2. Drücken Sie eine neue Sicherung in den entfernen Sie die Sicherung. Falls erforderlich Sicherungshalter und setzen Sie ihn wieder verwenden Sie ein Werkzeug als Hebel. in die Station ein. - Reparaturarbeiten sollten nur vom autorisierten JBC-Kundendienst durchgeführt werden.
- Seite 13 para manuales - color gris 200 mm Sicherheit 130 mm 130 mm Zum Schutz vor Stromschlägen, Verletzungen, Feuer- und Explosionsgefahr sind unbedingt die Sicherheitsrichtlinien zu befolgen. 100 mm - Die Geräte dürfen nicht für andere Zwecke als zum Löten bzw. Nachbearbeiten verwendet werden. Eine unsachgemäße Verwendung kann einen Brand auslösen.
- Seite 14 Notizen...
- Seite 15 para manuales - color gris 200 mm 130 mm 130 mm Technische Daten Nano-Lötstation mit 2 Werkzeugen 100 mm Art.-Nr. NAE-9C 100 V 50/60 Hz. Eingangssicherung: 0,5 A. Ausgang: 8,5 V Art.-Nr. NAE-1C 120 V 50/60 Hz. Eingangssicherung: 0,5 A. Ausgang: 8,5 V Art.-Nr. NAE-2C 230 V 50/60 Hz. Eingangssicherung: 0,2 A. Ausgang: 8,5 V - Nennleistung: 80 mm - Maximale Leistung (Werkzeug):...
- Seite 16 Garantie Die zweijährige Garantie, die JBC für dieses Gerät bietet, deckt alle Herstellungsfehler, einschließlich des Austauschs fehlerhafter Teile und der Arbeitskosten. Verschleiß oder missbräuchliche Verwendung des Produktes sind von der Garantie nicht abgedeckt. Um die Garantie in Anspruch zu nehmen, muss das Gerät frankiert an den Händler gesendet werden, bei...
