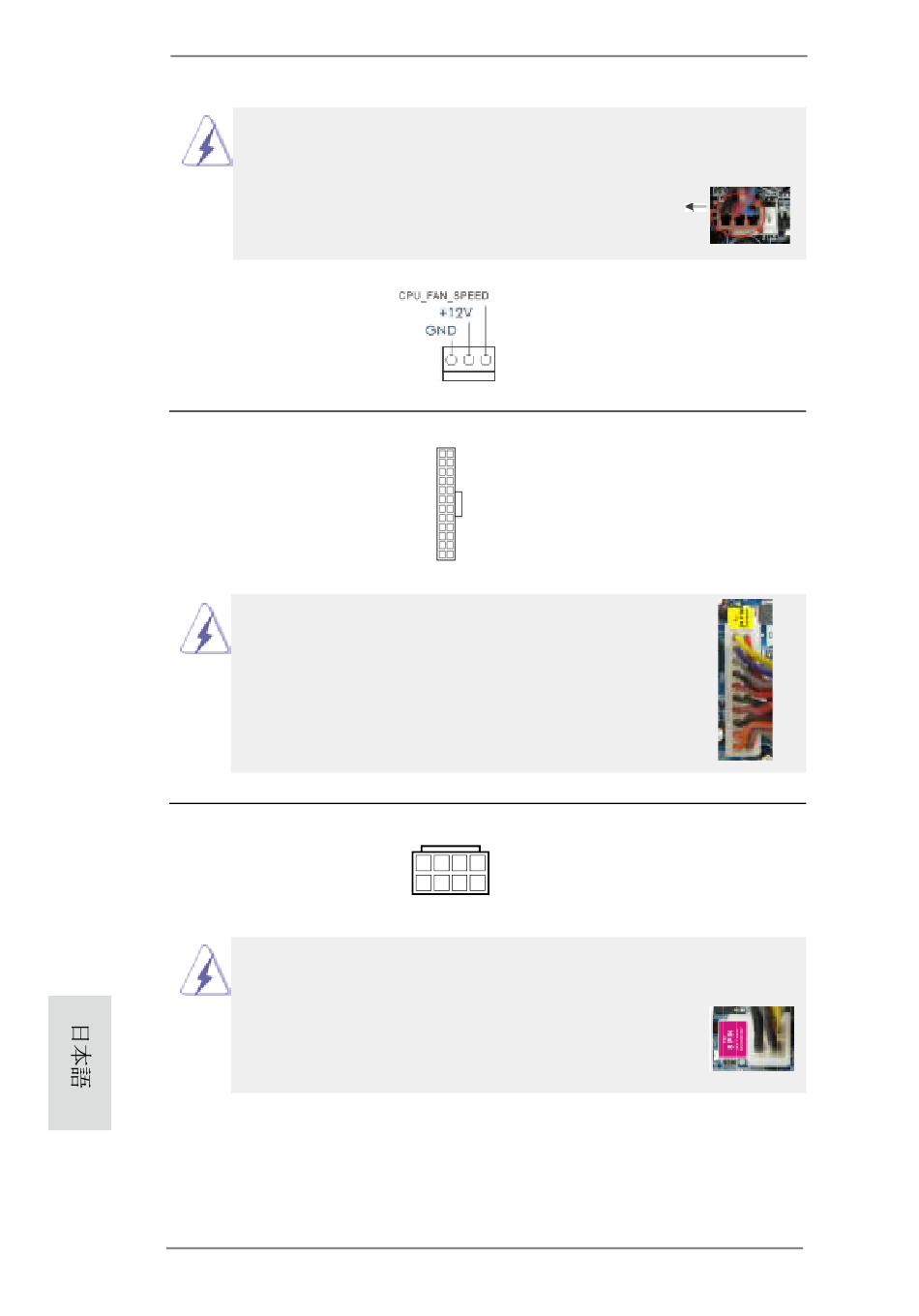

(3 ピン CPU_FAN2)
ページ２, アイテム 4 を参照
ATX パワーコネクタ
(24 ピン ATXPWR1)
ページ２, アイテム 7 を参照
ATX 12V コネクタ
(8 ピン ATX12V1)
ページ２, アイテム 3 を参照
168
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ
ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン
CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3
に接続してください。
12 24
1 13
このマザーボードには 24 ピン ATX 電源コネクタが装備されてお
り、従来の 20 ピン ATX 電源装置を採用している場合でも作動し
ます。20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と
共に電源装置にプラグを差し込みます。
8 5
4 1
このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX
12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin
5 とともに差し込んでください。
4-Pin ATX 12V 電源の取り付け
ASRock Z77 Pro4 Motherboard
接続されたピン 1-3
3 ピンファンのインストール
ATX 電源コネクタを接続します。
20 ピン ATX 電源装置の取り付け
ATX 電 12V 源コネクタを接続します。
12 24
1 13
8 5
4 1
