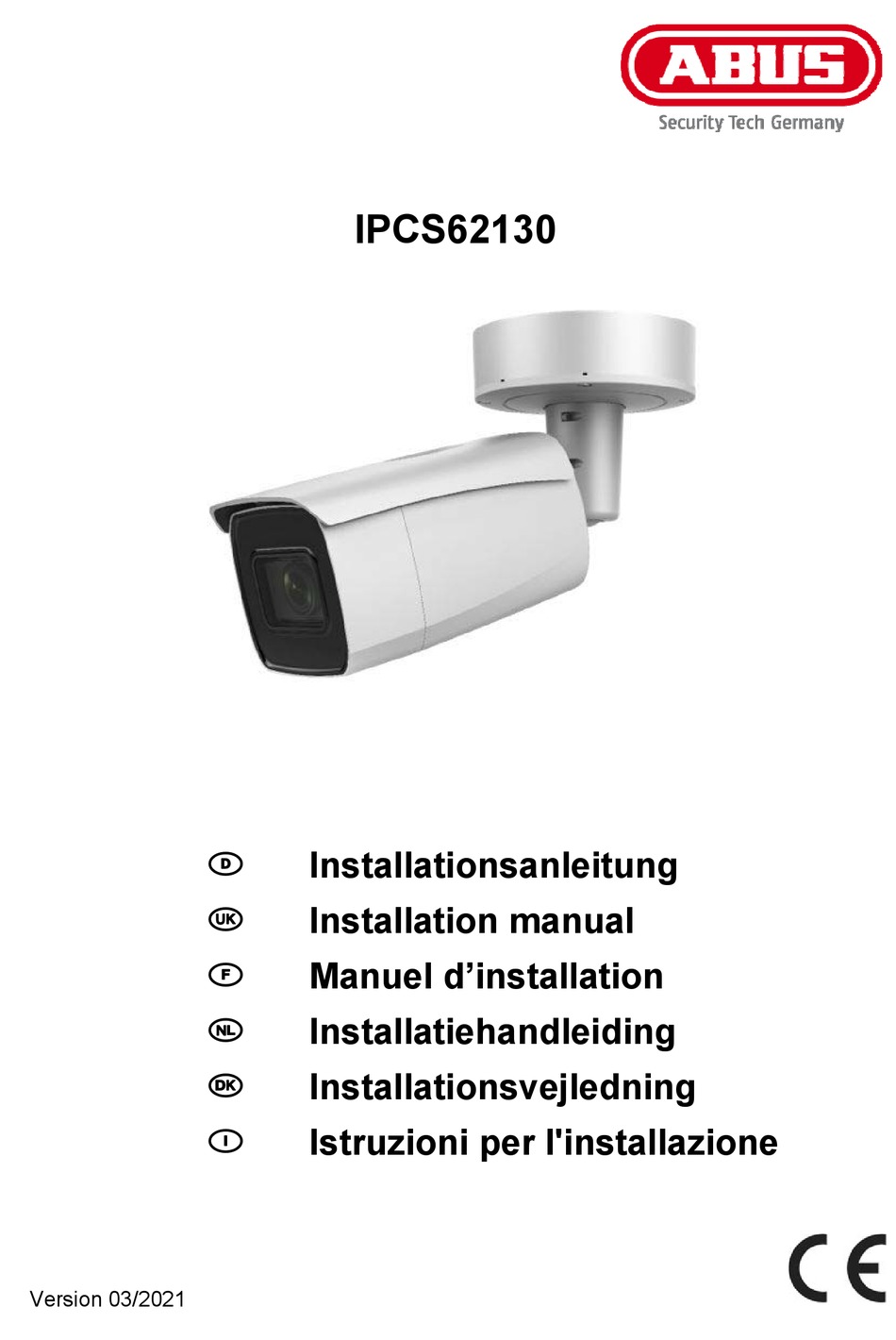

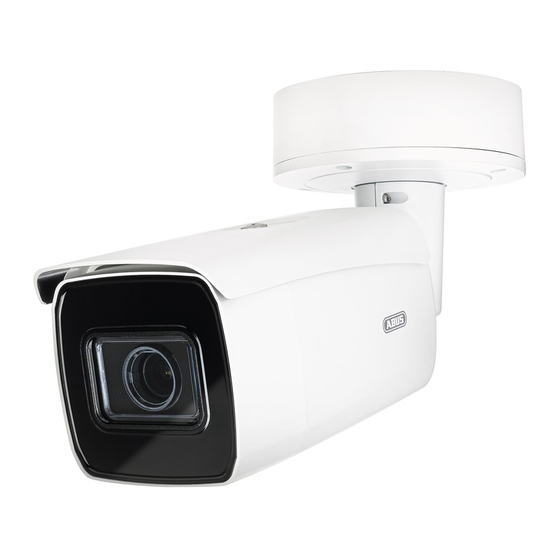

- Seite 1 IPCS62130 Installationsanleitung Installation manual Manuel d’installation Installatiehandleiding Installationsvejledning Istruzioni per l'installazione Version 03/2021...
-
Seite 2: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise! -
Seite 3: Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................6 SYMBOLERKLÄRUNG ......................6 ANSCHLÜSSE UND FUNKTIONEN ..................7 3.1 G & A ..................7 EHÄUSEÜBERSICHT NSCHLÜSSE 3.2 S ...................... 8 PANNUNGSVERSORGUNG 3.3 W ) ..............8 IEDERHERSTELLEN DER INSTELLUNGEN ESET 3.4 S ..................9 CHALTEINGANG CHALTAUSGANG 3.5 SD-K ...................... -
Seite 6: Bestimmungsgemäße Verwendung
Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche. -
Seite 7: Anschlüsse Und Funktionen
3. Anschlüsse und Funktionen 3.1 Gehäuseübersicht & Anschlüsse Objektiv 3-Achsen Halterung Installationsbox Micro SD Kartenslot (Micro SD Karte nicht vorinstalliert) Anschluss für Testmonitor (BNC Anschluss, FBAS) Reset Taste... -
Seite 8: Spannungsversorgung
Alle Steckverbinder sind mit erkennbaren Symbolen bedruckt. Die genauen Bezeichnungen sind in den folgenden Abschnitten beschrieben. RJ45 Netzwerkanschluss, PoE 802.3at class 4 Spannungsversorgung, 12 VDC (+/- 20%) 2 x Alarmeingang / 2 x Alarmausgang RS-485 Schnittstelle 3.2 Spannungsversorgung ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. -
Seite 9: Schalteingang/Schaltausgang
3.4 Schalteingang/Schaltausgang Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera irreparabel beschädigt werden. Bezeichnung Anschlusshinweise Schalteingang „IN1“ bzw. Brücke zwischen „IN1“ und „G“ bzw. „IN2“ und „G“ „IN2“ „G“ Schaltausgang „1A“ Max. 24 VDC @ 1A oder 110 V AC @ 500 mA „1B“... -
Seite 10: Verwendung Der Installationbox
3.6 Verwendung der Installationbox Die Kabelführung kann durch die Wand oder von unten erfolgen. Die beiden Öffnungen hinten bzw. unten sind für eine Kabelverschraubung M25 (nicht im Lieferumfang enthalten) geeignet. Es wird dringend empfohlen sämtliche Steck- und Schraubverbindungen im Inneren der Installationbox gegen Feuchtigkeitseintritt zu schützen. - Seite 11 Im Anschluss werden alle verwendeten und nicht verwendeten Schraubenlöcher mit je einem Stück des mitgelieferten Klebebandes verschlossen, so dass die Installationbox vor Eindringen von Feuchtigkeit geschützt sind. Zum Schluss wird die Kamera auf die Installationbox geschraubt. Achten Sie dabei darauf, dass der Dichtungsgummi in der korrekten Position bleibt.
-
Seite 12: Kameraausrichtung
3.7 Kameraausrichtung 1. Lösen Sie zuerst vorsichtig die Fixierschraube am Kamerahalter. 2. Die Kamera kann nun in allen Richtungen ausgerichtet werden. Nach Einstellung der gewünschten Blickrichtung muss die Fixierschraube wieder festgezogen werden. - Seite 14 Nach Einstellen des gewünschten bzw. nötigen Bildausschnitt wird empfohlen den „Fokus-Modus“ der Kamera auf „Manuell“ umzustellen. Der Zoom-Fakor bzw. der Bildausschnitt dürfen anschließend nicht mehr verändert werden. Dies kann Unschärfe nach Neustart der Kamera vermeiden. Selbst eine geringfügige Unschärfe des Videobildes kann zu Fehlerkennungen von Kennzeichen führen.
-
Seite 15: Hinweis Zur Verwendung Der Integrierten Ir-Leds
3.8 Hinweis zur Verwendung der integrierten IR-LEDs Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. -
Seite 16: Installation
4. Installation Im Folgenden werden wichtige Hinweise für den Standort und für die Ausrichtung der Kamera zur Kennzeichenerkennung beschrieben. Bei nicht optimaler Installation werden die Erkennungsraten sinken. Im folgenden Text wird der Begriff der Kennzeichenerkennungskamera mit „ANPR Kamera“ abgekürzt (aus dem Englischen: Automatic Number Plate Recognition) 4.1 Anwendungsbereich 4.1.1 Ein-/Ausgangsüberwachung Bei der Eingangs- bzw. -
Seite 17: Erkennungsdistanzen Zum Kennzeichen
Direkte Sonneneinstrahlung zur ANPR Kamera kann das Detektionsergebnis negativ beeinflussen 4.3 Erkennungsdistanzen zum Kennzeichen Die minimalen und maximalen Erkennungsdistanzen sind wie folgt beschrieben: Szene Brennweite Minimale Maximale Installationshöhe Objektiv Erkennungsdistanz Erkennungsdistanz Ein-/Ausgangs- 2.8 – 12 mm 18 m 1.6 – 2.0 m überwachung... -
Seite 18: Betrachtungswinkel Des Kennzeichens
4.4 Betrachtungswinkel des Kennzeichens Folgende Kennwerte für den Betrachtungswinkel zur Kennzeichenebene müssen eingehalten werden: Vertikaler Winkel: max. 30 Grad Horizontaler Winkel: max. 30 Grad 4.5 Benötigte Auflösung zur Erkennung von Kennzeichen Für eine Bewertung ob die erreichte bzw. eingestellte Bildauflösung für eine Kennzeichenerkennung ausreicht kann ein PC Grafikprogramm zur Hilfe genommen werden (z.B. - Seite 19 Anzahl Pixel für die Darstellung des Kennzeichens: Breite: 79 Pixel Breite: 165 Pixel Höhe: 29 Pixel Höhe: 45 Pixel Erkanntes Kennzeichen: CAB129 Erkanntes Kennzeichen: AICAB129 Ergebnis: Im linken Bild erkennt man, dass bei der Objektivbrennweite 2.8 mm die erforderliche Anzahl von Pixeln für die Darstellung des Nummernschildes unterschritten wurde. Daher wird ein falsches Kennzeichen erkannt.
-
Seite 20: Beispiel Ein-/Ausgangsüberwachung
4.6 Beispiel Ein-/Ausgangsüberwachung Die folgende Zeichnung zeigt ein typisches Beispiel einer Ein-/Ausgangsüberwachung. Distanz zum Fahrzeug: 6 Meter Installationshöhe: 1.6 – 2.0 Meter Seitliche Auslenkung: ca. 1.5 – 2.0 Meter Bei einer niedrigeren Installationshöhe der ANPR Kamera unter 1.6 Meter ist eine Erkennung des Kennzeichens ebenfalls möglich, jedoch erhöht sich die Gefahr des negativen Einflusses von Sonneneinstrahlung auf das Videobild. -
Seite 21: Einstellen Der Belichtungszeit Der Kamera
4.7 Einstellen der Belichtungszeit der Kamera Besondes bei fahrenden Fahrzeugen spielt die Belichtungszeit eine große Rolle. Per Standard ist die auf 1/25 bzw. 1/50 eingestellt. Je schneller die Fahrzeuge die Kamera passieren, um so kürzer muss die Belichtungszeit eingestellt werden. Sonst ist eine scharfe Ablichtung des Kennzeichens nicht möglich und die Identifizierung kann Fehler enthalten. -
Seite 22: Einrichtung Und Verwendung Der Kennzeichenerkennung
5. Einrichtung und Verwendung der Kennzeichenerkennung Diese Abschnitte beschreiben die grundlegenden Einstellungsschritte um die Kennzeichenerkennung zu aktivieren und erste Auswertungsaktionen durchzuführen. Aus der Kombination aller Einstellungsmöglichkeiten ergeben sich ggf. weitere Anwendungsmöglichkeiten bzw. Lösungen für Anwendungsanforderungen. 5.1 Web-Browser der Kamera Bei diesem Systemaufbau wird die Kennzeichenerkennung durch die Kamera durchgeführt und die Kennzeichendaten werden auf die microSD Karte in der ANPR Kameras geschrieben. - Seite 23 Eine Art der Analyse der erkannten Kennzeichen ist die Live-Kennzeichenerkennung („Real Time LPR – Real Time Licence Plate Recognition“). Dabei werden alle erkannten Kennzeichen in einer Liste angezeigt. Eine Suche nach Kennzeichen ist in diesem Menü nicht möglich. Live Kennzeichen- erkennung Die Kennzeichensuche erfolgt über das Bildarchiv der ANPR Kamera.
- Seite 24 Liste importieren Liste exportieren Beispiel für eine Kennzeichenliste für die Schrankenöffnung: Plate Num Group (0 black list, 1 white list) AICAB110 AICAB111 AICAB112 Importieren Sie diese Liste in die Kamera. Anschließend können im Punkt „Detection Configuration -> Arming Schedule“ bzw. „Detection Configuration -> Linkage Method“ sowohl für die Positivliste als auch für die Negativliste unterschiedliche Aktionen programmiert werden.
- Seite 25 Auswahl Positiv- /Negativliste Zeitplan für eine Aktionen Auswahl der Aktionen...
-
Seite 26: Lokale Ansicht Über Monitor Des Nvrs
5.2 Lokale Ansicht über Monitor des NVRs 1. Kamera hinzufügen 2. VCA / Kennzeichenerkennung aktivieren Kennzeichen- erkennung aktivieren 3. Die Aufnahme kann dauerhaft oder bei einem detektierten Kennzeichen erfolgen. Diese ist über den Aufnahmezeitplan konfigurierbar. Zeitplan „Event“ programmieren 4. In der Wiedergabe kann anschließend nach dem Ereignis Kennzeicherkennung gefiltert werden. -
Seite 27: Browser Zugriff Des Nvrs
VCA Suche Kennzeichensuche 5.3 Browser Zugriff des NVRs Der Browserzugriff erlaubt diverse Einstellungen der ANPR Kamera vorzunehmen, jedoch steht im Browser keine Funktion zur Kennzeichensuche zur Verfügung. Verwenden Sie hierfür die ABUS CMS Software. -
Seite 28: Verwendung Der Cms Software
5.4 Verwendung der CMS Software Für die Verwendung der CMS Software in Verbindung mit einer ANPR Kamera gibt es zwei Varianten: ANPR Kamera wird direkt in die CMS über die IP Adresse eingebunden. Hierfür muss zwingend eine microSD Karte in der ANPR Kamera installiert sein ... -
Seite 29: Wartung Und Reinigung
6. Wartung und Reinigung 6.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... - Seite 30 IPCS62130 Installation manual Version 03/2021...
