Seite 1

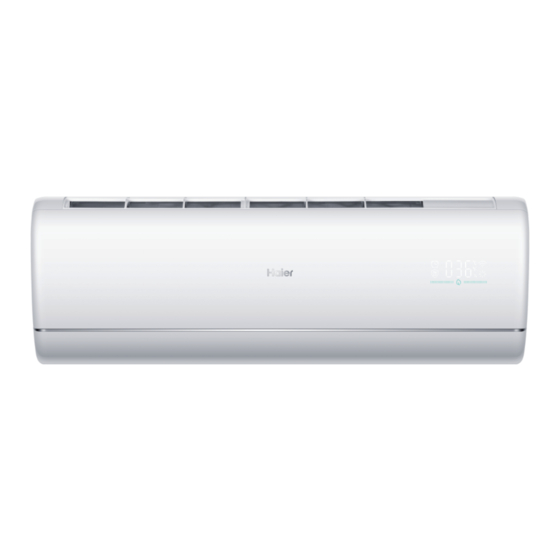

SPLIT TYPE ROOM AIR CONDITION OPERATION MANUAL AS25S2SJ1FA-3 AS35S2SJ1FA-3 AS50S2SJ1FA-3 Please read this operation manual before using the air conditioner. Keep this operation manual for future reference. 0011515508...
Seite 2
Lesen Sie die Hinweise in diesem Handbuch sorgfältig durch, bevor Dieses Gerät ist befüllt mit R32. Sie das Gerät in Betrieb nehmen. Bewahren Sie diesem Handbuch an dem Ort, wo der Benutzer es leicht finden kann. Warnung: Verwenden Sie die Methode die Enteisung oder Reinigung nicht zu beschleunigen, wenn dies nicht vom Hersteller empfohlen sind.
Seite 3
Beseitigung. Jedoch können die zwei Funktionen nicht nicht gleichzeitig genutzt werden. Wi-Fi-Funktion Leise Funktion Das Produkt kann Fernbedienung, Bedienung, Haier Klimaanlage hat leise Funktion, um die Management, Energieverbrauchsabfrage, Maschine ruhig arbeiten zu lassen. Schlafkurveneinstellung und andere Funktionen durch WLAN realisieren, um die Benutzer bequeme Temperatur ruhig genießen zu lassen.
Teile Und Funktionen Beschreibung der WLAN-Funktion Die Systemarchitektur Interaktion Kontrolle Abfrage Cloud-Service Service Erinnerung Die Anwendungsumgebung Smart-Mobiltelefon und WLAN-Router sind nötig, und der WLAN-Router muss eine Verbindung mit dem Internet herstellen können. Die Anforderungen am iOS- oder Android-System der Smart-Mobiltelefon: iOS-system Android-System Die Unterstützung für iOS 9.0...
Bedienung CLOCK-Einstellung Taste TIMER Taste CLOCK(Uhr) Taste 10 °C Spezifische Heizungsfunktion: 10°C-Heizung beibehalten (verfügbar für RS) Taste SMART HUMIDITY Taste SMART wird zur Einstellung SMART-Betrieb verwendet. (Diese Funktion ist nicht verfügbar auf einigen Modi. ) Taste SWEING(Schwingung) nach oben/ nach unten SMART Taste SWING nach links/ HUMIDITY...
Bedienung QUIET-Bedienung Bedienung der COOL HEAT Drücken Sie die Taste HEAT auf der Fernbedienung. PURIFY FAN MODE ECO SENSOR PURIFY FAN MODE Reinigungsfunktion: ECO SENSOR IFD-Filter: Wenn Sie im Kühlungs- / Heizungs- / Lüftermodus die REINIGUNG- Taste von Fernregler gedrückt halten,gleitet der Entstaubungsfilter innerhalb von drei Minuten in die Arbeitsposition und beginnt mit der Reinigung.
Bedienung PURIFY-Bedienung Reinigungsfunktion: * Hepa-Filter: Während die Maschine OFF/AUS ist oder auf FAN/ BELÜFTUNG eingestellt ist, wird der Staubentfernungsfilder, wenn Sie den PURIFY/REINIGUNGS-Knopf betätigen, innerhalb von drei Minuten auf die Arbeitsposition übergehen und mit der Reinigung beginnen. Ausgangsmodus: PURIFY Während die Klimaanlage im Reinigungsmodus betrieben wird, Drücken Sie die Taste PURIFY wird die Reinigungsfunktion gelöscht, wenn Sie den PURIFY/ auf der Fernbedienung.
Seite 9
Bedienung FAN MODE PURIFY ECO SENSOR ECO SENSOR PURIFY FAN MODE ECO SENSOR Drücken Sie die Taste FAN SPEED. Mit jeder Drücke wird die Ventilator-Geschwindigkeit sich wie folgt ändern: Die Einheit wird mit der ausgewählten Ventilator-Geschwindigkeit Anmerkung: arbeiten. Ein menschlicher Sensor wird zur Erkennung der Änderungen in der Infrarotstrahlung, die durch menschlichen Körper emittiert wird.
Bedienung FAN MODE Bedienung HEALTH AIRFLOW-Bedienung TIMER MODE Ventilatormodus: Niedrige Standardgeschwindigkeit des SMART HUMIDITY Ventilators, Ventilatormodus, STATUS die Einstellungstemperatur wird nicht angezeigt, die Temperatur auf der Innenraumanzeige ist 24 ℃ . Drücken Sie die Taste HEALTH AIRFLOW wieder mal, dann wird die beide Einlass- und Austrittgitter des Klimagerätes geöffnet und arbeitet die Einheit PURIFY FAN MODE...
Bedienung TIMER-Bedieunung Stellen Sie bitte die Uhr richtig ein, bevor Sie den Timer bedienen. Sie können die Einheit automatisch ein- oder ausschalten wie folgt: Bevor Sie am Morgen aufwachen oder von außen zurückkommen oder nachdem Sie in der Nacht eingeschlafen sind. SMART TIMER HUMIDITY...
Seite 12
Bedienung Komfortabler SLEEP Bevor Sie ins Bett gehen, können Sie die Taste SLEEP einfach drücken und die Einheit wird in SLEEP-Modus arbeiten, damit Ihnen guten Schalf bringt. Im SMART-Modus Das Gerät arbeitet in geeignetem Schlafmodus, der automatisch auf den gewählten Betriebsmodus angepasst wird. Wenn die Ruhiger-Schlaf-Funktion auf 8 Stunden eingestellt ist, kann die Zeit des Ruhigen-Schlafs nicht angepasst werden.
Bedienung AIR STATUS und SMART HUMIDITY SMART-Bedienung -Betrieb Drücken Sie die SMART HUMIDITY -Taste SMART HUMIDITY Im INTELLIGENTEN Feuchtigkeitsmodus ist der Thermoregulationsbereich von 16°C-30°C. Wenn die Lüftergeschwindigkeit als automatisiert angezeigt wird (Standard-Anfangszustand), ist es ein intelligenter Feuchtigkeitsmodus und die Klimaanlage reguliert automatisch und steuert die relative Luftfeuchtigkeit des Innenraumfeldes innerhalb von 40%-55%.
Betriebsanweisung - Installation und Entfernen von IFD/HEPA 1. Kurze Einführung des Mechanismus (Da die Abbildung ein schematisches Diagramm jedes Teils ist, beziehen Sie sich bitte auf die tatsächlichen Produkte) Obere Nute der Halterung Rechter Montagerahme Obere Schnalle Untere Nute der Halterung Linker Montagerahmen Untere Schnalle 2.
Prüfungsbedienung: nungsmodulsvon HEPA Der Schalter der Prüfungsbedienung ist gleich wie der Notfall-Schalter. 1.) Dieses Modell darf nur den originalen Staubfilter, der im Besonderen von Haier für dieses Produkt entworfen Verwenden Sie den Schalter in der wurde; Prüfungsbedienung, wenn Raumtemperatur unter 16°C liegt, 2.) Versichern Sie sich, den Netzstecker zu ziehen, bevor...
Seite 16
Bedienung SELF-CLEAN -Bedienung Funktionsbeschreibung: Zweck dieser Funktion ist die Reinigung des Verdampfers. Die Self Clean -Funktion kann nur von der App gesteuert werden. ◆ Aktivieren und Deaktivieren: Drücken Sie die SELF CLEAN- Taste, um diese Funktion zu aktivieren, dann wird "CL" auf dem Bedienfeld des Innengeräts und auch auf der Fernbedienung angezeigt.
KONFORMITÄT DER MODELLE MIT WICHTIGE INFORMATIONEN ZUM EUROPÄISCHEN VERORDNUNGEN VERWENDETEN KÄLTEMITTEL Klima:TI Stromspannung:230V gemäß Kyoto-Protokoll Alle Produkte erfüllen die folgenden europäischen Vorschriften: - 2014/53/EU(RED) - 2014/517/EU(F-GAS) 1+2= - 2009/125/EC(ENERGY) - 2010/30/EU(ENERGY) koll. Nicht in die Atmosphäre entweichen lassen. - 2006/1907/EC(REACH) Kältemitteltyp: R32 GWP-Wert*: 675 RoHS-Richtlinie...
Installation des Innengeräts Erforderliche Werkzeuge Stromversorgung für die Installation Drehmomentschlüssel Vergewissern Sie sich vor dem Anschluss an die Netzsteckdose, Schraubendreher (17 mm, 22 mm, 26 mm) dass die Versorgungsspannung konstant ist. Zange Rohrschneider Die Stromversorgung ist auf dem entsprechenden Typenschild Metallsäge angegeben.
Installation des Innengeräts [Verrohrung links, links hinten] Anbringen der Montageplatte und Positionieren der Wandbohrung Für die Rohrführung nach links entfernen Sie den Deckel für die Rohrleitung links mit einer Zange. Biegen Sie die Rohre bei einer Rohrführung nach hinten links in Beim ersten Befestigen der Montageplatte Richtung der Bohrungsmarkierung für die Rohrführung nach hinten links, die auf der Wärmeisolierung markiert ist.
Seite 20
Codeanzeige nicht sachgemäßer Verkabelung ist kein einwandfreier Betrieb möglich, und es können Defekte auftreten. Ausfall des Anschlussleitungen Raumtemperatursensors Fehlerhafter Anschluss Fehlerhafter NTC-Widerstand Fehlerhafter Fehlerhafte Leiterplatte AS25S2SJ1FA-3 Wärmeaustauschsensor 4G1.0mm AS35S2SJ1FA-3 AS50S2SJ1FA-3 EEPROM-Datenfehler EEPROM-Fehler EEPROM-Defekt Innengerät Fehlerhafte Leiterplatte 1. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem Signalübertragungsfehler zwischen...
Wartung Intelligente Verwendung des Klimageräts Fernbedienung Gehäuse des Innengeräts Stellen Sie eine angemessene Blockieren Sie Lufteinlass und Raumtemperatur ein. Luftauslass nicht. Wischen Sie das Klimagerät mit einem Angemessene weichen und trockenen Tuch ab. Verwen- Temperatur den Sie bei hartnäckigen Flecken einen in Verwenden Sie kein Wasser.
Seite 22
Vorsicht WARNUNG Versuchen Sie nicht, das Klimagerät selbst zu installieren, da eine unsachgemäße Durchführung zu Stromschlägen, Bränden und Wasserleckagen führen kann. WARNUNG Wenn Betriebsstörungen wie Brandgeruch auftreten, Verwenden Sie eine eigene Vergewissern Sie sich, dass stoppen Sie sofort den Betrieb, und wenden Sie sich an Stromversorgung mit einem der Ablauf sicher installiert ist.
Gibt es während des Kühlbetriebs zu viele Wechselstromversorgung ab, und schalten Sie frühestens 30 Sekunden Wärmequellen oder sind zu viele Personen später die Stromversorgung ab. im Raum? Haier Adresse: No.1 Haier Road, Hi-tech Zone, Qingdao 266101 P.R.China Kontakt: TEL+86-532-8893-7937 Website: www.haierhvac.eu...
