Haier AS20S2SN3FA Bedienungsanleitung
Split type room air condition
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

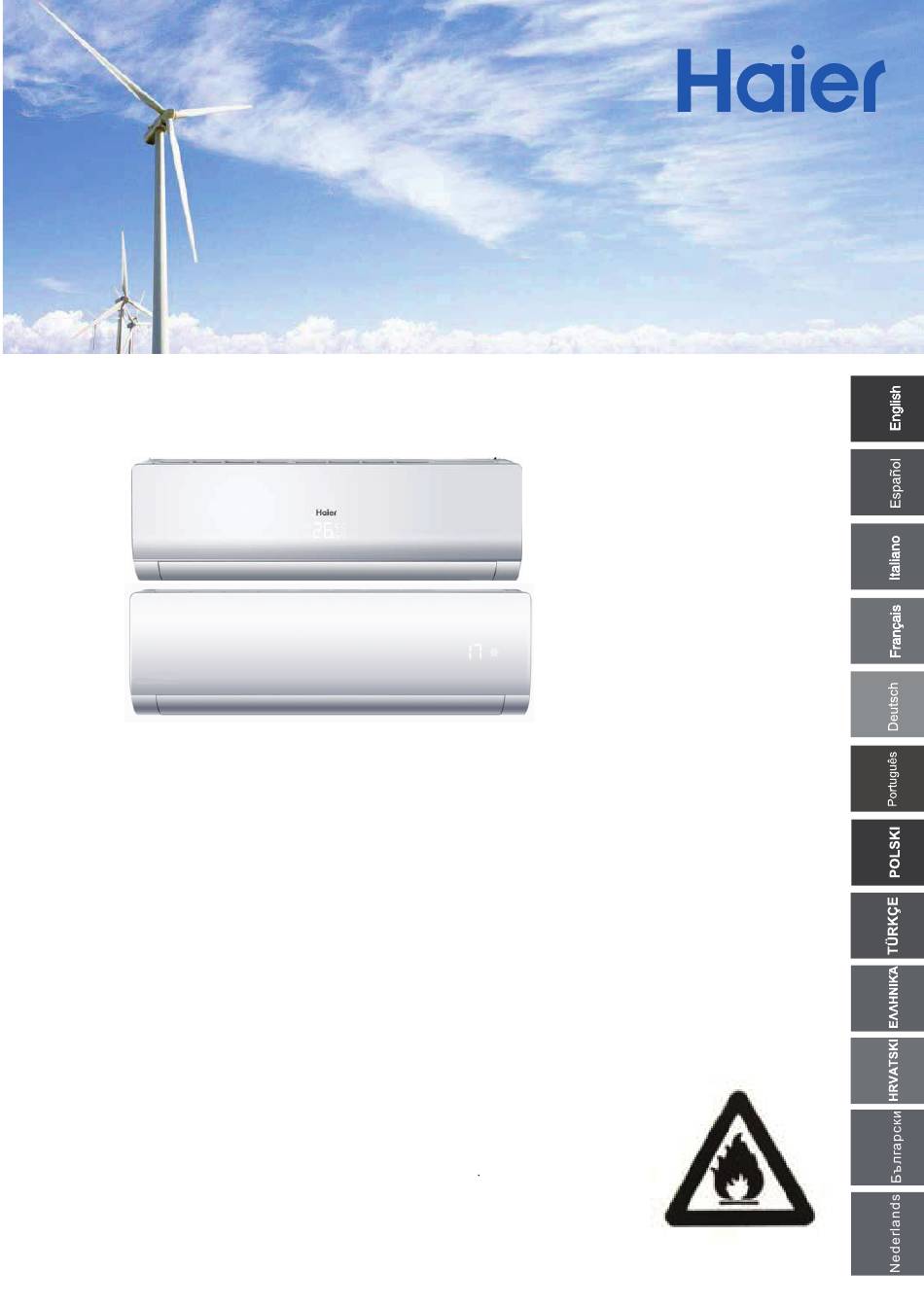

SPLIT TYPE ROOM AIR CONDITION
OPERATION MANUAL
AS20S2SN3FA
AS25S2SN3FA
AS35S2SN3F A
AS42S2SN3FA
AS50S2SN3FA
AS71S2SN3FA
AS20S2SN2FA
AS25S2SN2FA
AS35S2SN2FA
AS42S2SN2FA
AS50S2SN2FA
AS71S2SN2FA
●
Please read this operation manual before using the air conditioner.
Keep this operation manual for future reference
This appliance is filled with R32.
0010589582
ER
Inhaltsverzeichnis
Verwandte Anleitungen für Haier AS20S2SN3FA
Inhaltszusammenfassung für Haier AS20S2SN3FA
- Seite 71 Lesen Sie die Hinweise in diesem Handbuch sorgfältig durch, bevor Dieses Gerät ist befüllt mit R32. Sie das Gerät in Betrieb nehmen. Bewahren Sie diesem Handbuch an dem Ort, wo der Benutzer es leicht finden kann. Warnung: Verwenden Sie die Methode die Enteisung oder Reinigung nicht zu beschleunigen, wenn dies nicht vom Hersteller empfohlen sind.
-
Seite 72: Teile Und Funktionen
Teile und Funktionen Innengerät Außengerät Einlass Einlassgitter Notschalter Auslass Anionengenerator Waagerechte Lamellen AUSLASS VERBINDUNGSLEITUNGEN UND (innen) (Luftstrom nach oben und unten anpassen ELEKTRISCHE VERKABELUNG Nicht manuell einstellen) Senkrechte Lamellen EINLASS ABLAUFSCHLAUCH (Luftstrom rechts und Anzeige links anpassen) (innen) Fernbedienung Außenansicht der Fernbedienung Das tatsächliche Einlassgitter kann je nach erworbenem Gerät von dem in der Bedienungsanleitung gezeigten abweichen des Heizbetriebs. -
Seite 73: Durchführung
Durchführung Innenansicht der Fernbedienung Setzen Sie die Batterien ein, wie in der Abbildung gezeigt. Verwenden Sie zwei R03-Batterien, drücken Sie z. B. „01“ anzeigt, liegt die Taste zum Zurücksetzen (Zylinder). Achten Sie beim die Betriebsleistung bei Einsetzen auf die „+“/„-“ Symbole. 100 W. - Seite 74 Durchführung Betriebsart „LEISE“ Betriebsarten „KÜHLEN“, „HEIZEN“ und „ENTFEUCHTEN“ Starten Sie das Gerät. SOFT Wählen Sie den Betriebsmodus. QUIET QUIET QUIET Drücken Sie die Taste „KÜHLEN“ Betriebsart „LEISE“ auf der Fernbedienung. SPEED SPEED QUIET Drücken Sie die Taste „HEIZEN“ auf der Fernbedienung. Sie können diese Funktion verwenden, wenn ein niedriger Geräuschpegel erforderlich ist (z.
- Seite 75 Durchführung Luftausblasrichtung nach oben und Drücken Sie die Taste „TEMP“. unten Jede Betätigung der Taste erhöht die Temperatureinstellung um 1 ºC. Bei Betätigung der Taste „ “ zeigt die Jede Betätigung der Taste Fernbedienung die Luftausblasrichtung verringert die Temperatur um dem Betriebsmodus entsprechend wie 1 ºC.
- Seite 76 Durchführung Betriebsart „GESUNDHEIT“ Betriebsart „GESUNDER LUFTSTROM“ Der Wasser-Ionisator im Klimagerät Einstellung kann große Mengen von Anionen der Funktion erzeugen, die Anzahl und Position „GESUNDER von Anionen in der Raumluft LUFTSTROM“ ausgleichen sowie Bakterien abtöten, 1). Drücken Sie die Taste „GESUNDER die Staubablagerung im Raum LUFTSTROM“.
-
Seite 77: Timer-Betrieb
Durchführung Betriebsart „LEISTUNG“ Timer-Betrieb Stellen Sie vor dem Start der Timer-Funktion die Uhrzeit korrekt ein. Sie können das Gerät veranlassen, zu folgenden Zeiten automatisch den Betrieb zu stoppen: Bevor Sie morgens aufwachen, wenn Sie von draußen hereinkommen oder nachdem Sie abends eingeschlafen sind. Wählen Sie den gewünschten Betriebsart „LEISTUNG“... -
Seite 78: Neustart Nach Einem Stromausfall
Durchführung Betriebsart „RUHEMODUS“ Temperatureinstellung Gerät stoppt Drücken Sie vor dem Zubettgehen einfach die Taste „RUHEMODUS“, und das Gerät startet den Ruhemodus, sodass Sinkt um 2 º 1 Std. Sie ruhig schlafen können. 1 Std. Sinkt um 2 º 3 Std. Drücken Sie die Taste „RUHEMODUS“. - Seite 79 Durchführung Betriebsart „SMART“ Betriebsart „ENERGIE SPAREN“ Automatische Anpassung an die Umgebungstemperatur, (Diese Funktion ist bei einigen Geräten Energiesparmodus. nicht verfügbar) SMART Ein angenehmes Raumklima mit nur einem Knopfdruck! Das Klimagerät kann die AUTO Raumtemperatur und Luftfeuchtigkeit Drücken Sie die Taste „ENERGIE messen, und das Raumklima dementsprechend anpassen.
-
Seite 80: Notbetrieb Und Testbetrieb
Durchführung Betriebsart „FRISCHLUFT“ Notbetrieb und Testbetrieb Lassen Sie die verbrauchte Luft aus dem Raum ab, und atmen Sie Notbetrieb: Frischluft. (Diese Funktion ist bei einigen Geräten nicht verfügbar.) Verwenden Sie diese Betriebsart nur bei einem Defekt oder Verlust der Fernbedienung. Im Notbetrieb kann das Klimagerät eine Weile lang automatisch betrieben werden. -
Seite 81: Konformität Der Modelle Mit Europäischen Verordnungen
WICHTIGE INFORMATIONEN ZUM KONFORMITÄT DER MODELLE MIT EUROPÄISCHEN VERORDNUNGEN VERWENDETEN KÄLTEMITTEL Klima:TI Stromspannung:230V gemäß Kyoto-Protokoll Alle Produkte erfüllen die folgenden europäischen Vorschriften: - Niederspannungsrichtlinie 2014/35/EC 1+2= - Elektromagnetische Verträglichkeit 2014/30/EC RoHS-Richtlinie koll. Nicht in die Atmosphäre entweichen lassen. Die Produkte entsprechen den Vorschriften der Richtlinie 2011/65/EU Kältemitteltyp: R32 des Europäischen Parlaments und denen des Rates zur Beschränkung GWP-Wert*: 675... -
Seite 82: Installation Des Innengeräts
Installation des Innengeräts Erforderliche Werkzeuge Stromversorgung für die Installation Drehmomentschlüssel Vergewissern Sie sich vor dem Anschluss an die Netzsteckdose, Schraubendreher (17 mm, 22 mm, 26 mm) dass die Versorgungsspannung konstant ist. Zange Rohrschneider Die Stromversorgung ist auf dem entsprechenden Typenschild Metallsäge angegeben. -
Seite 83: Bohren Einer Öffnung In Die Wand Und Einpassen Der Rohröffnungsabdeckung
Installation des Innengeräts [Verrohrung links, links hinten] Anbringen der Montageplatte und Positionieren der Wandbohrung Für die Rohrführung nach links entfernen Sie den Deckel für die Rohrleitung links mit einer Zange. Biegen Sie die Rohre bei einer Rohrführung nach hinten links in Beim ersten Befestigen der Montageplatte Richtung der Bohrungsmarkierung für die Rohrführung nach hinten links, die auf der Wärmeisolierung markiert ist. - Seite 84 Bei Anschluss des Kabels nach erfolgter Installation des Richtig Falsch Innengeräts 1. Führen Sie das Kabel von außerhalb des Raums durch die linke Seite der Schief Beschädigte Bördelung Riss Einseitig Zu weit außen 2. Ziehen Sie das Kabel an der Vorderseite heraus, und schließen Sie es mit ausreichender Reserve (Kabelschlaufe) an.
-
Seite 85: Wartung
Wartung Intelligente Verwendung des Klimageräts Fernbedienung Gehäuse des Innengeräts Stellen Sie eine angemessene Blockieren Sie Lufteinlass und Raumtemperatur ein. Luftauslass nicht. Wischen Sie das Klimagerät mit einem Angemessene weichen und trockenen Tuch ab. Verwen- Temperatur den Sie bei hartnäckigen Flecken einen in Verwenden Sie kein Wasser. - Seite 86 Vorsicht WARNUNG Versuchen Sie nicht, das Klimagerät selbst zu installieren, da eine unsachgemäße Durchführung zu Stromschlägen, Bränden und Wasserleckagen führen kann. WARNUNG Wenn Betriebsstörungen wie Brandgeruch auftreten, Verwenden Sie eine eigene Vergewissern Sie sich, dass stoppen Sie sofort den Betrieb, und wenden Sie sich an Stromversorgung mit einem der Ablauf sicher installiert ist.
-
Seite 87: Technische Daten
Gibt es während des Kühlbetriebs zu viele Wechselstromversorgung ab, und schalten Sie frühestens 30 Sekunden Wärmequellen oder sind zu viele Personen später die Stromversorgung ab. im Raum? Haier Adresse: No.1 Haier Road, Hi-tech Zone, Qingdao 266101 P.R.China Kontakt: TEL +86-532-8893-6943; FAX +86-532-8893-1010 Website: www.haier.com... - Seite 173 R32. H07RN-F. (R32).
