Einbau
9. Zunächst die 2 oberen Schrauben (4a und 4b) wie
in A . 24 dargestellt durch Rahmen und Einlass (6)
BB
einbauen. Schrauben nur so festziehen, dass alle
Teile in ihrer Position gehalten werden.
10. Dann verbleibende Schrauben (4) installieren.
Handfest festziehen und dann alle Schrauben mit
33,9 bis 47,45 N•m (25 bis 35 ft-lbs) festziehen.
11. Die Schraubzwinge abnehmen.
ACHTUNG
Den Schlauch während des Aufrollens stets festhalten,
um eine Beschädigung der Aufroller zu vermeiden.
12. Bei Bedarf die Federspannung einstellen.
Siehe Anleitung zum Einstellen der Federspannung,
Seite 15.
Befestigungsmöglichkeiten
Alle Montagevarianten
HINWEIS:
• Stets große Unterlegscheiben mit den Schrauben
verwenden, die für die Montage des
Schlauchaufrollersockels auf einer beliebigen
Oberfläche verwendet werden.
• Bei Überkopf- oder Wandmontage muss u. U.
die Ausrichtung des Einlasses angepasst werden;
ist dies der Fall, ist diese vor der Installation des
Schlauchaufrollers zu ändern. Siehe Ausrichtung des
Einlasses auf Seite 18.
• Bei Überkopfmontage sollte der Schlauch vor der
Montage des Aufrollers auf diesem montiert werden.
Wenn sich der Schlauch nicht bereits auf dem
Aufroller befindet, siehe Schlaucheinbau auf
Seite 12.

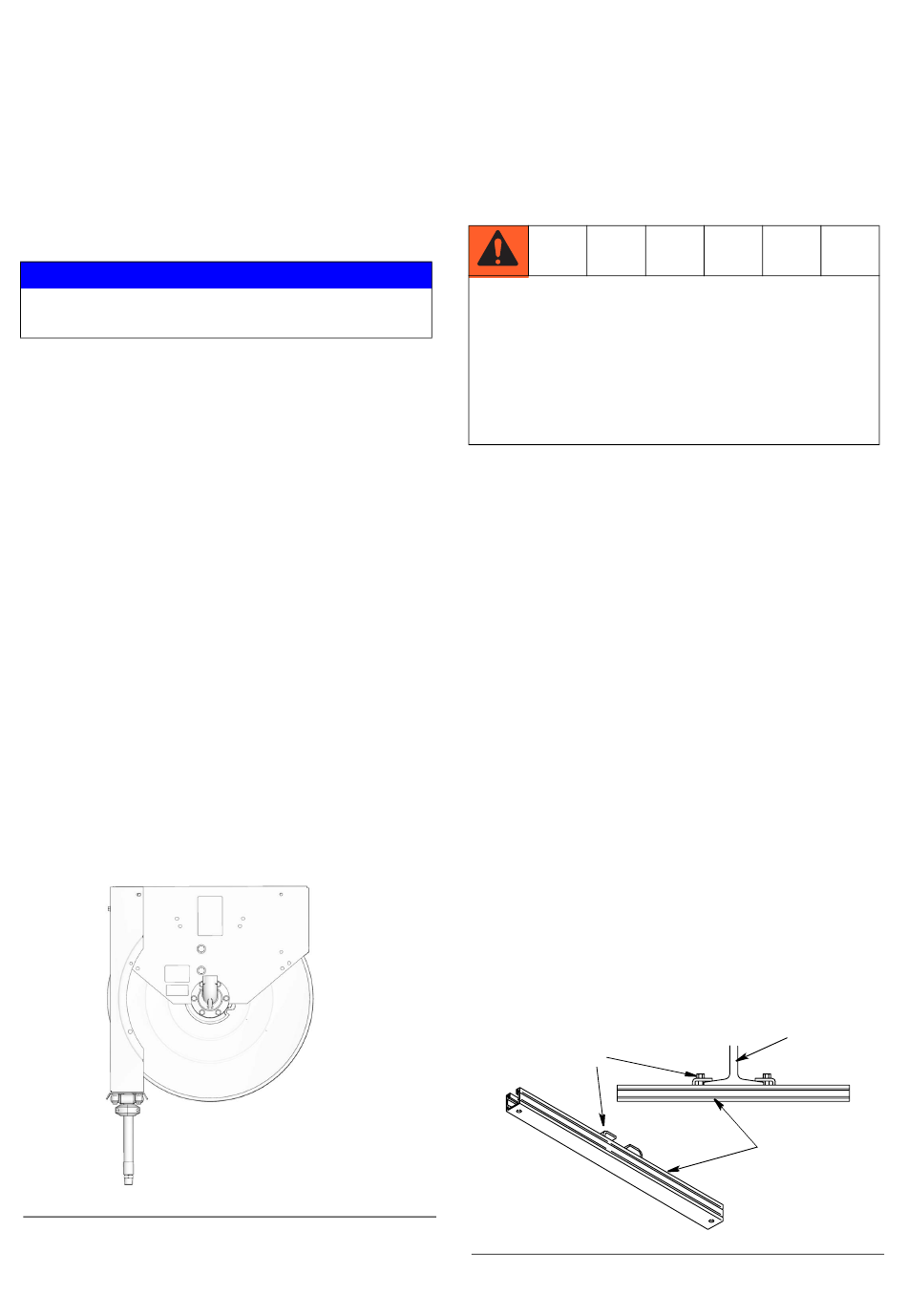

A . 25: Abgebildet: Überkopfmontage
BB
20
Nur XD40-Modelle - Überkopfmontage
Die Bodenplatte der Schlauchaufroller mit dem
Überkopf-Montagesatz 237932 von Graco an einem
Montageträger mit I-Profil befestigen. Weitere
Informationen zu diesen Montagesätzen erhalten Sie bei
Ihrem örtlichen Graco Vertragshändler oder beim Graco
Kundendienst.
• Stets einen Gabelstapler verwenden, um bei der
Montage eines Schlauchaufrollers über Kopf die
Gefahr von Verletzungen zu vermeiden.
• Sicherstellen, dass die Montageoberfläche
ausreichend stabil ist, um den Aufroller, das
Gewicht der Schmiermittel und die Belastung
durch starkes Ziehen an den Schläuchen zu
tragen.
Weitere Schritte siehe A
1. Vor der Installation den Schlauch auf dem Aufroller
anbringen. Informationen zum Schlaucheinbau
finden Sie auf Seite 12.
2. Überprüfen, ob die Federspannung korrekt eingestellt
ist. Siehe Einstellen der Federspannung auf Seite 15.
3. Bei Bedarf die Ausrichtung des Einlasses anpassen.
Siehe Ausrichtung des Einlasses auf Seite 18.
4. Die Rollenarmstützen mit Rollenarmsatz 24R076
(XD40) oder 24R077 (XD50) einbauen. Die Anleitung
zu diesem Verfahren finden Sie im Rollenarmsatz.
5. Den Montageort des Aufrollers bestimmen.
• Bei hohen Decken eine geeignete Aufhängung
für den Aufroller verwenden, damit die
Schläuche lang genug sind, um in den
Einsatzbereich zu reichen.
• Die Montagehöhe von 4,57 m (15 Fuß) nicht
überschreiten.
6. Den Schlauchaufroller so positionieren, dass die
Montagehalterungen (in Satz 237932 enthalten) nach
oben gerichtet sind.
C
A . 26
BB
. 26.
BB
B
A
