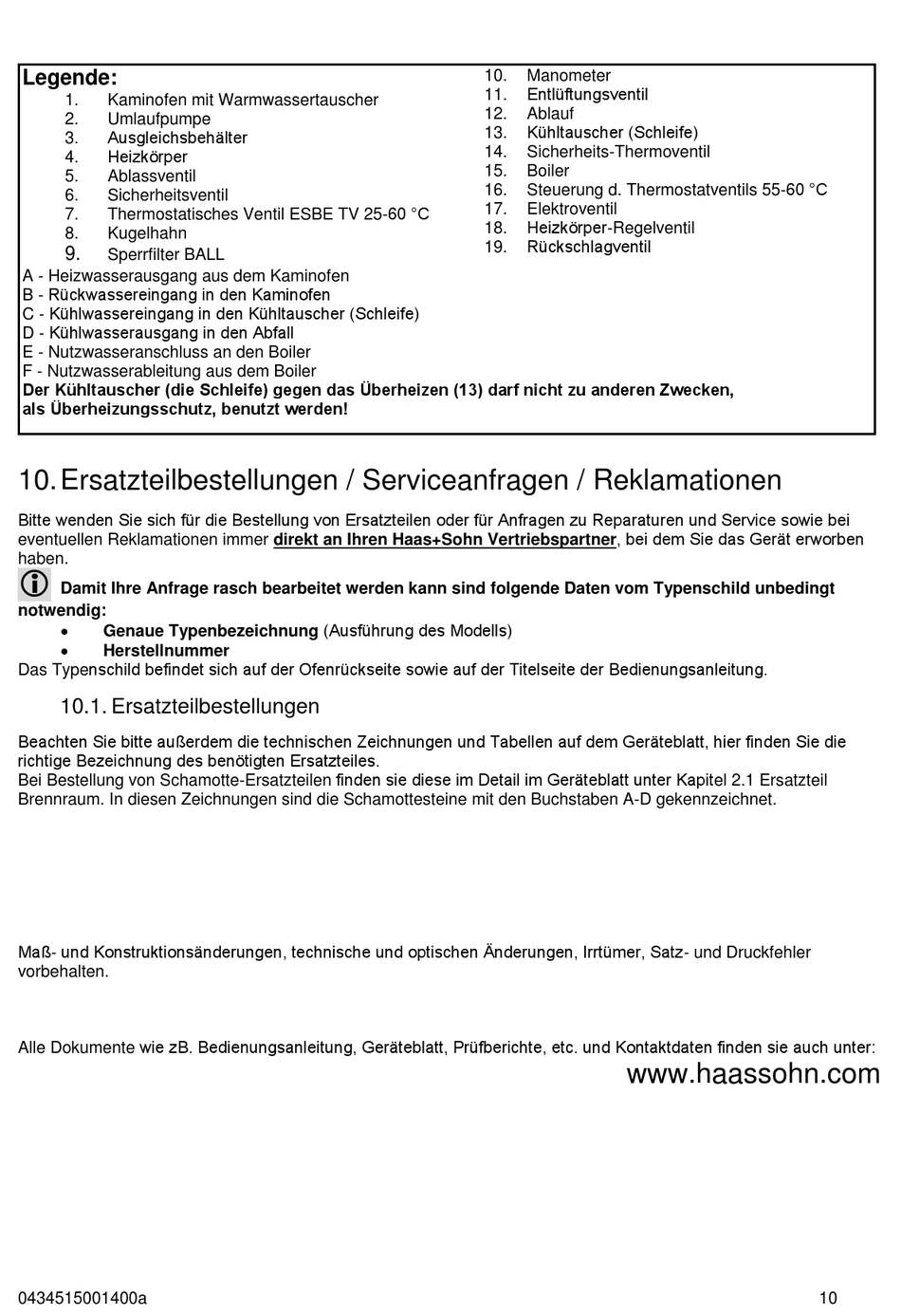

Legende:
1.
Kaminofen mit Warmwassertauscher
2.
Umlaufpumpe
Ausgleichsbehälter
3.
Heizkörper
4.
5.
Ablassventil
6.
Sicherheitsventil
Thermostatisches Ventil ESBE TV 25-60 °C
7.
8.
Kugelhahn
9.
Sperrfilter BALL
A - Heizwasserausgang aus dem Kaminofen
B - Rückwassereingang in den Kaminofen
C - Kühlwassereingang in den Kühltauscher (Schleife)
D - Kühlwasserausgang in den Abfall
E - Nutzwasseranschluss an den Boiler
F - Nutzwasserableitung aus dem Boiler
Der Kühltauscher (die Schleife) gegen das Überheizen (13) darf nicht zu anderen Zwecken,
als Überheizungsschutz, benutzt werden!
10. Ersatzteilbestellungen / Serviceanfragen / Reklamationen
Bitte wenden Sie sich für die Bestellung von Ersatzteilen oder für Anfragen zu Reparaturen und Service sowie bei
eventuellen Reklamationen immer direkt an Ihren Haas+Sohn Vertriebspartner, bei dem Sie das Gerät erworben
haben.
Damit Ihre Anfrage rasch bearbeitet werden kann sind folgende Daten vom Typenschild unbedingt
notwendig:
Genaue Typenbezeichnung (Ausführung des Modells)
Herstellnummer
Das Typenschild befindet sich auf der Ofenrückseite sowie auf der Titelseite der Bedienungsanleitung.
10.1. Ersatzteilbestellungen
Beachten Sie bitte außerdem die technischen Zeichnungen und Tabellen auf dem Geräteblatt, hier finden Sie die
richtige Bezeichnung des benötigten Ersatzteiles.
Bei Bestellung von Schamotte-Ersatzteilen finden sie diese im Detail im Geräteblatt unter Kapitel 2.1 Ersatzteil
Brennraum. In diesen Zeichnungen sind die Schamottesteine mit den Buchstaben A-D gekennzeichnet.
Maß- und Konstruktionsänderungen, technische und optischen Änderungen, Irrtümer, Satz- und Druckfehler
vorbehalten.
Alle Dokumente wie zB. Bedienungsanleitung, Geräteblatt, Prüfberichte, etc. und Kontaktdaten finden sie auch unter:
0434515001400a
10.
Manometer
Entlüftungsventil
11.
12.
Ablauf
Kühltauscher (Schleife)
13.
14.
Sicherheits-Thermoventil
15.
Boiler
Steuerung d. Thermostatventils 55-60 °C
16.
17.
Elektroventil
Heizkörper-Regelventil
18.
Rückschlagventil
19.
www.haassohn.com
10
