HAAS+SOHN ADONIS Montageanleitung

1 WICHTIGE VORBEMERKUNG
Um eine unzulässige Wärmeeinwirkung auf brennbare oder statisch empfindliche Bauteile (z.B.
Holzwände oder tragende Wände aus Stahlbeton) zu verhindern, sind diese vor übermäßiger Erwärmung
zu schützen. Zur Abschirmung verwenden Sie hierzu das Brandschutz-Isolierset (bestehend aus
verschiedenen Schirmblechen). Dieses Brandschutz-Isolierset muß bei brennbaren bzw. statisch
empfindlichen Wänden unbedingt montiert werden! Unsere Empfehlung ist, dieses Brandschutz-Isolierset
auch bei nicht brennbaren Wänden zu verwenden.
2 BESTANDTEILE DES BRANDSCHUTZ-ISOLIERSETS
Artikelnr. Anzahl Bezeichnung
0601800501701 2
0601800501702 3
0601800501703 1
3 MONTAGE DER RÜCKWANDSCHIRMBLECHE AM HEIZEINSATZ
Zur Montage der Rückwandschirmbleche darf die Kunststeinverkleidung noch nicht aufgebaut sein.
1. Schrauben Sie die drei Aufnahmebolzen auf die Gewindebolzen an der Rückwand des Heizeinsatzes
auf (siehe Bild 1).
2. Hängen Sie danach beide Rückwandschirmbleche
an den Aufnahmebolzen ein (für jedes ist eine Nut
vorhanden). Dabei zeigen die abgewinkelten Seiten
nach vorne (siehe Bild 2 - 6).
4 RAUCHROHRISOLIERUNG
Nach dem Anschluß an den Schornstein (Kamin,
Rauchfang) muß das Rauchrohr im Bereich zwischen
Raumwand und Rückwandschirmblech rundherum mit
der beigelegten Isoliermatte umwickelt werden.
Bei einer Wanddurchführung der Abgasleitung durch
„Wände mit Bauteilen aus brennbaren Baustoffen" ist
ein Wanddurchführungselement mit bauaufsichtlicher
Zulassung zu verwenden.
Brandschutz-Isolierset
Rückwandschirmblech Nr.1 183217
Schirmblech klein Nr.2
Schirmblech groß Nr.3
ADONIS
Artikelnr. Anzahl
1
180597 3
A r t . N r . 0 6 4 8 0 0 0 5 0 9 0 0 0
V 1 2 E 2 5
Montageanleitung
Bezeichnung
Isoliermatte
1000x130mm / 50mm
Aufnahmebolzen

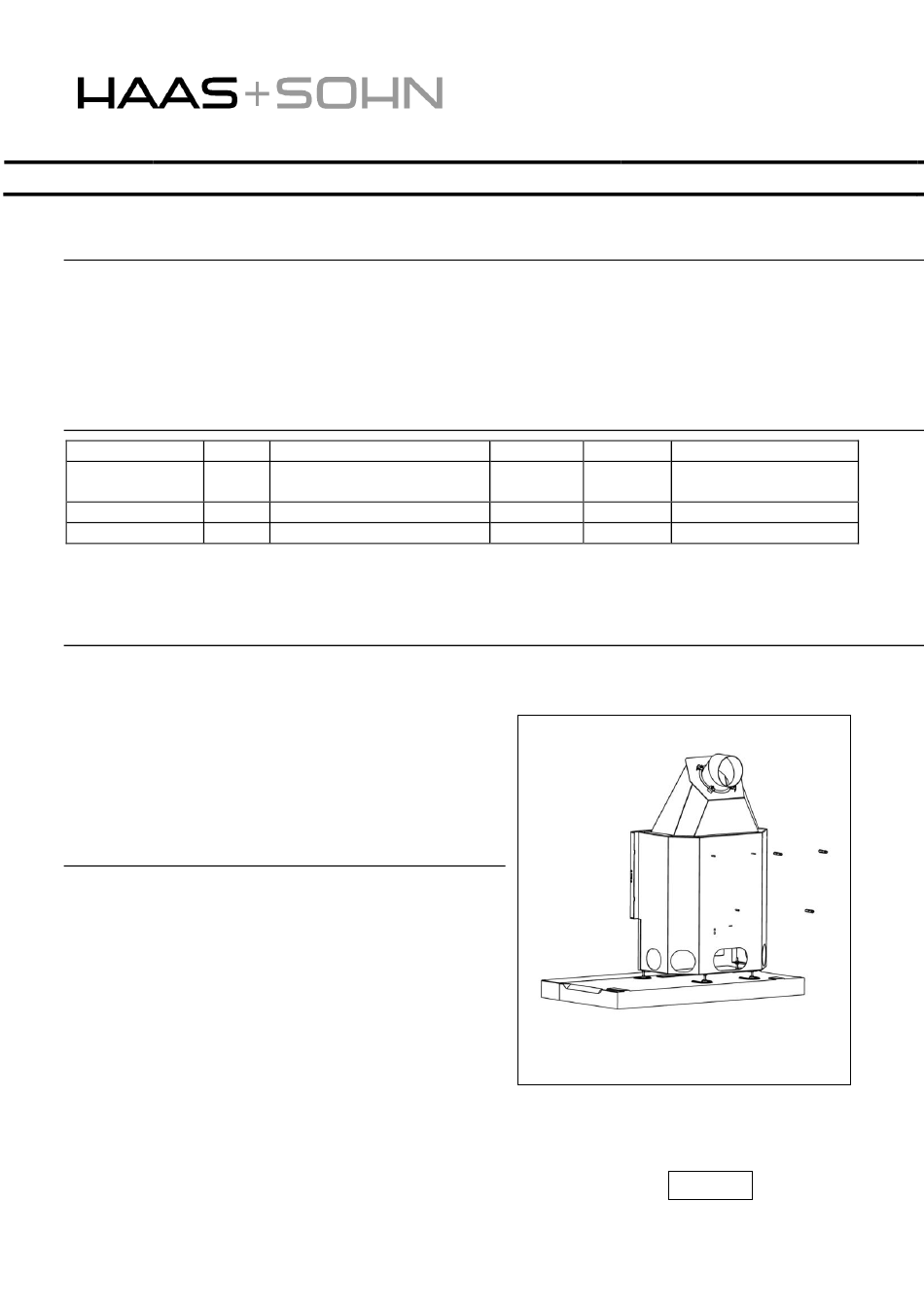

Bild 1
