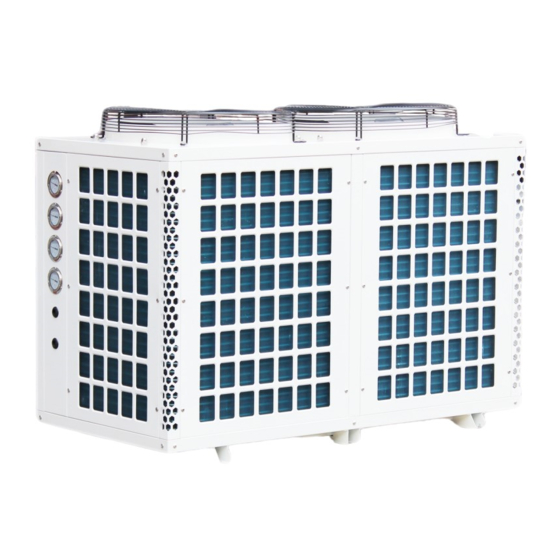

Gondzik Meeting MD100D Installation Und Betriebsanleitung
(380v)
Vorschau ausblenden
Andere Handbücher für Meeting MD100D:
- Installation und betriebsanleitung (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gondzik Meeting MD100D
Inhaltszusammenfassung für Gondzik Meeting MD100D

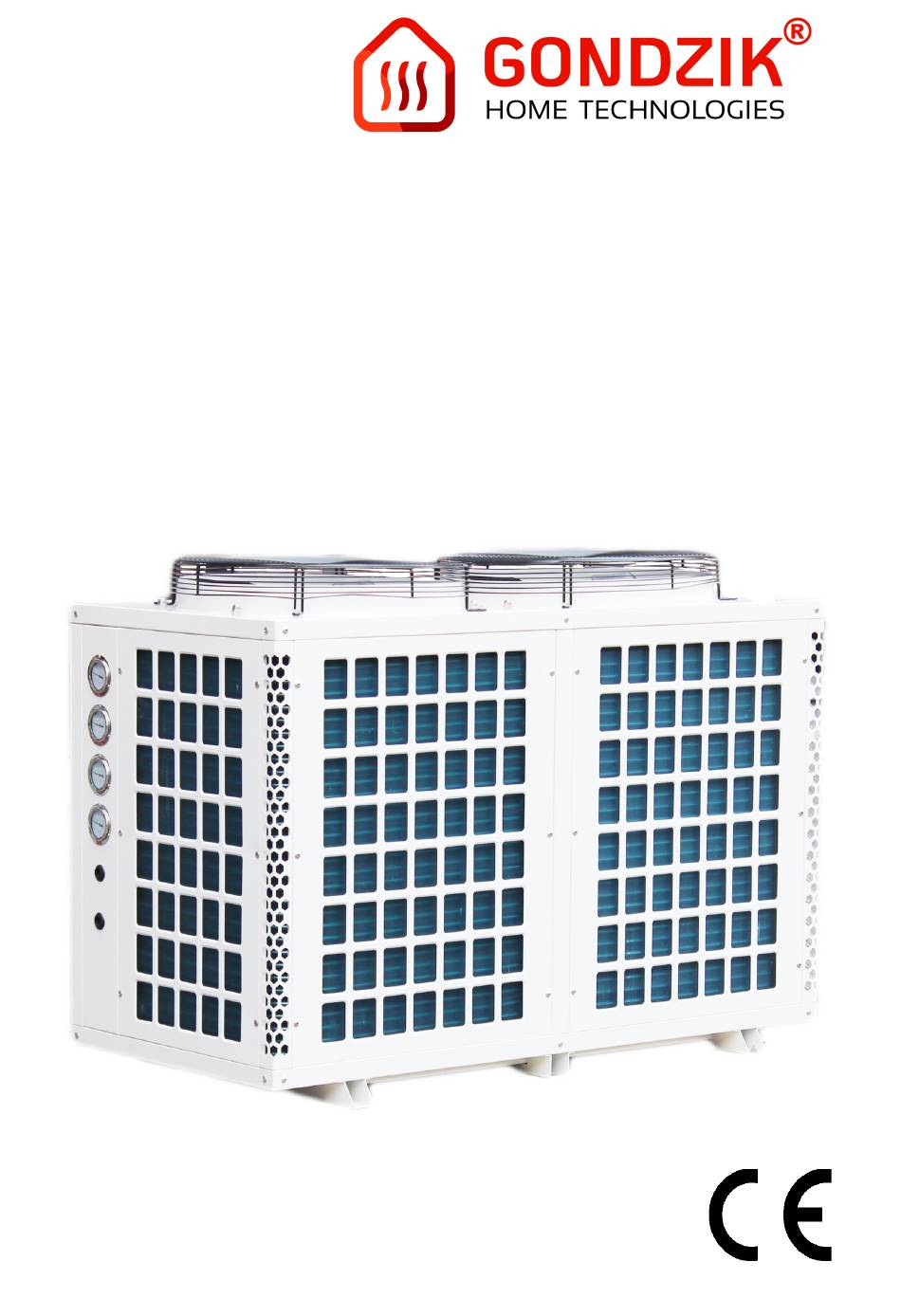

- Seite 1 Installations- und Betriebsanleitung MD100D (380V)
-
Seite 2: Inhaltsverzeichnis
Meeting MD100D Bedienungsanleitung Inhaltsverzeichnis: 1. Sicherheitshinweise................. 2. Allgemeine Hinweise......……………………………………… 3. Einsatzbereich..................4. Arbeitsweise der Wärmepumpe............... 5. Energiesparende Anwendung der Wärmepumpenheizungsanlage..6. Lieferumfang.................... 7. Transport und Aufstellhinweise..............8. Aufstellen in inneren Räumen..............9. Aufstellung Außen..................10. Montage Heizwasseranschluss..............11. Elektrischer Anschluss................ - Seite 3 Kompressorschutzfunktion............ 20.2 Wasserströmungsschutzfunktion.......... 20.3 Ablufttemperaturschutzfunktion..........20.4 Überdruckschutzfunktion............20.5 Unterdruckschutzfunktion............. 20.6 Sensorfehler................20.7 Drehstromschutzfunktion............20.8 Frostschutzfunktion............... 20.9 Wasserdruckschutzfunktionen..........20.10 Überspannungsschutz Kompressor........21. ISO Zertifizierung..................22. CE Zertifizierung..................23. CCC Zertifizierung................... 24. UKAS Zertifizierung................. 25. Energiezertifikat..................26. Importeur hinweise................... gondzik-waermepumpen.de Seite 3...
-
Seite 4: Sicherheitshinweise
Verletzung von Personen zu vermeiden und um Funktionsstörungen oder Schäden am Gerät zu verhindern! Kennzeichnet Gefahr durch elektrische Spannung an elektrischen Bauteilen! „Hinweis“ kennzeichnet technische Anweisungen, die zu beachten sind, um Schäden und Funktionsstörungen am Gerät zu verhindern. gondzik-waermepumpen.de Seite 4... -
Seite 5: Allgemeine Hinweise
Das Gerät darf nur von einem qualifizierten Fachmann geöffnet werden. Vor dem Öffnen des Gerätes müssen alle Stromkreise spannungsfrei sein. Arbeiten am Kältekreis dürfen ausschließlich von einem qualifizierten Fachmann durchgeführt werden. Nach dem Reinigen des Verdampfers mit Reinigungsmitteln ist unbedingt die Neutralisierung von Restbeständen sowie intensives Wasserspülen durchzuführen. gondzik-waermepumpen.de Seite 5... - Seite 6 Schäden, die hierdurch entstehen, keine Gewähr. Es besteht die Gefahr von Wasserschäden und Funktionsstörungen durch Einfrieren! Bei eingeschalteter Wärmepumpe besteht ein automatischer Frostschutz der regelmäßig auf seine Funktion geprüft werden muss! Der Wärmepumpeneinsatz ist beim örtlichen Energieversorgungsunternehmen anzuzeigen. gondzik-waermepumpen.de Seite 6...
-
Seite 7: Einsatzbereich
Entnommene Energie aus der Umwelt wird in die Heizungsleitung über den Vorlauf eingespeist. Die dabei entstehende Temperaturdifferenz wird durch das durchströmen der Luft durch den Luftwärmetauscher ausgeglichen. Dieser Vorgang wiederholt sich ununterbrochen, so lange die Wärmepumpe läuft. gondzik-waermepumpen.de Seite 7... -
Seite 8: Energiesparende Anwendung Der Wärmepumpenheizungsanlage
Frostschutzmitteln ist zugelassen. Es ist dabei darauf zu achten, dass der automatische Frostschutz der Wärmepumpe nur bei ausreichend isolierten Zu- und Ableitungen der Wärmepumpe gewährleistet werden kann. Die Wärmepumpe muss immer an das elektrische Netz angeschlossen sein. Für eine ausreichende Netzspannung ist zu sorgen. gondzik-waermepumpen.de Seite 8... -
Seite 9: Lieferumfang
Umwelt statt findet. Es müssen die Mindestabstände von 1m eingehalten werden. Es muss eine Dränagenleitung und eine Abpumpvorrichtung installiert werden um das Kondenswasser ableiten zu können. Es muss je nach Außentemperatur mit Eisbildung gerechnet werden. Lassen sie genügend Platz um das Eis entfernen zu können. gondzik-waermepumpen.de Seite 9... -
Seite 10: Aufstellung Außen
Die Wärmepumpe ist nur über einen Pufferspeicher in den Heizkreislauf einzubinden. Eine Schematische Darstellung finden sie unterhalb. Der Heizkreislauf ist entsprechende der gültigen Vorschriften zur Druckabsicherung mit einem Sicherheitsventil und einem Druckausdehnungsgefäß auszustatten. Außerdem müssen eine Füll- Entleerungseinrichtung, Absperrschieber, Schmutzfänger und Rückschlagventile installiert werden. gondzik-waermepumpen.de Seite 10... - Seite 11 Die Wärmepumpe verfügt über zwei Anschlüsse mit der Bezeichnung „Inlet“ (Rücklauf) und „Outlet“ (Vorlauf). Der Vorlauf ist dabei die „Warme“ Seite und der Rücklauf entsprechend die „kalte“ Seite. Für die Verrohung notwendigen Dimensionen und Materialien entnehmen sie den Technischen Daten. 11. Elektrischer Anschluss gondzik-waermepumpen.de Seite 11...
-
Seite 12: Elektrischer Anschluss
Die Umwälzpumpe wird hier angeklemmt, es ist dabei auf folgendes zu achten: - für den Anschluss der Umwälzpumpe wird keine weitere Stromquelle benötigt. Die Umwälzpumpe wird direkt hier angeklemmt. Am besten eignet sich hierzu eine NYM-1,5 Leitung 3 Adrig. gondzik-waermepumpen.de Seite 12... - Seite 13 B ist die Phase L2, hier wird die von der Sicherung kommende Leitung (Phase), schwarzes Kabel angeschlossen. 8. C C ist die Phase L3, hier wird die von der Sicherung kommende Leitung (Phase), weißes Kabel angeschlossen. 9. N gondzik-waermepumpen.de Seite 13...
- Seite 14 Pufferspeicher verbaut und isoliert werden. Achten sie darauf dass die Länge des Sensors begrenzt ist. Der Sensor sollte nicht verlängert werden. Längere Sensoren gibt es im Zubehör. Der Sensor wird entsprechend an den freien Steckplatz an der Hauptplatine geklemmt. gondzik-waermepumpen.de Seite 14...
-
Seite 15: Hauptplatine (Schematische Darstellung)
12. Hauptplatine Wärmepumpe mit zwei Kompressoren gondzik-waermepumpen.de Seite 15... - Seite 16 Seite 16...
-
Seite 17: Technisches Datenblatt
(optional) netisches stands- Sensor Ventil regulierung MD100D 5*6mm² 3*2,5mm² 3*2,5mm² 2*1,5mm² 2*0,35mm² 2*0,35mm² Bitte beachten Sie: Bei der oben genannten Spezifizierung handelt es sich um die Mindestanforderung. Bitte wählen Sie stärkere Drähte, wenn zusätzlicher Strom benötigt wird. gondzik-waermepumpen.de Seite 17... -
Seite 18: Steuerungsanleitung - Bedienteil
1. Funktion zum Erhitzen und abkühlen von Wasser 2. Anzeige der Wassertanktemperatur. Zeigt die Temperaturen, den Laufstatus und die Uhrzeit 3. Informationen über die Temperatur des Verdampfers, die Außentemperatur, die Abluftwerte, die Vorlauftemperatur, die Temperatur des Wasserinhalts, die derzeitige Kompression, die gondzik-waermepumpen.de Seite 18... -
Seite 19: Hauptplatine
17.3 Steuerplatine Simulation für Signaleingabe (Eingabebereiche) - Temperatur des Wassertanks (messbarer Bereich : -30 -160 Grad Celsius) - Temperatur der Verdampfer Rohrspule (messbarer Bereich: -30 – 110 Grad Celsius ) - Temperatur des rückläufigen Gases (messbarer Bereich: -30 – 110 Grad Celsius) gondzik-waermepumpen.de Seite 19... -
Seite 20: Das Steuergerät (Bedienteil)
- Vorlaufwassertemperatur (messbarer Bereich: 0 – 160 Grad Celsius) - Rücklaufwassertemperatur (messbarer Bereich: 0 – 160 Grad Celsius) - Kompressor Antrieb (messbarer Bereich: 0 – 30 A) (Sensor optional) 18. Abbildung des Steuergerätes 18.1. Das Steuergerät (Bedienteil) 18.2 In Betrieb nehmen gondzik-waermepumpen.de Seite 20... -
Seite 21: Aufheben Der Tastensperre
Temperatur des Pufferspeichers einstellen und die Wärmepumpe dann den Pufferspeicher automatisch auf die eingestellte Temperatur aufheizt. Grundsätzlich sind keine weiteren Einstellungen notwendig, außer die Einstellung der Pufferspeichertemperatur. Um diese einzustellen, gehen sie bei deaktivierter Tastensperre wie folgt vor: gondzik-waermepumpen.de Seite 21... -
Seite 22: Bestimmen Der Zeiteinstellungen
Bei ausgeschalteter Tastensperre, drücken Sie die „timer“ Taste und geben Sie die Zeiteinstellungen wie folgt ein. Zuerst wählen Sie die „hour“ also Stunde im ersten Abschnitt der Zeiteinstellungen, um die Einschaltzeit zu definieren. Danach drücken Sie erneut die „timer“ Taste und bestimmen die Minuten. gondzik-waermepumpen.de Seite 22... -
Seite 23: Löschen Der Zeiteinstellungen
Bedingungen auch schon darüber). Je höher die Luftfeuchtigkeit ist, desto mehr Eis sammelt sich. Je Kälter die Außentemperatur ist, desto schneller Vereist der Wärmetauscher. Ein vereister Wärmetauscher kann keine Energie aus der Umgebung aufnehmen, aus diesem Grund sorgt die Wärmepumpe je nach Witterung dafür, dass der Wärmetauscher immer weiter abgetaut wird. gondzik-waermepumpen.de Seite 23... -
Seite 24: Kühlmodus
Setting und es werden die Codes für Wärmepumpen mit zwei Kompressoren angezeigt (B1-B9). Abfragecode Bedeutung (1 Kompressor) Luftwärmetauschertemperatur Temperatur Kältemittel vor Kompressor Temperatur Kältemittel hinter Kompressor Außentemperatur Vorlauftemperatur Rücklaufwassertemperatur (optional) Kompressor wert (A) (optional) Öffnungswinkel Expansionsventil Fehlermeldung wird angezeigt z.B. ER 01 (siehe Fehlercodetabelle) gondzik-waermepumpen.de Seite 24... -
Seite 25: Funktionseinstellungen (Codes)
Vereisung kommen, sollte der Wert -1°C auf 0 oder 1 gestellt werden) Abtaudauer (Sollte es zu häufiger 5-20min 10min Vereisung kommen kann, der Wert auf 15 min oder länger gestellt werden) Temperatur beim Beenden des 1°C - 20°C gondzik-waermepumpen.de Seite 25... -
Seite 26: Anzeige Von Fehlercodes Und Alarm
Der Flusswächter ist aus Gewährleistungsgründen ein notwendiger Bestandteil der Anlage und muss separat erworben werden. ZU Testzwecken kann der Flusswächter für kurze Zeit gebrückt werden. Hochdruck Wird die von der Wärmepumpe erzeugte Wärme nicht schnell genug abgenommen, gondzik-waermepumpen.de Seite 26... - Seite 27 Tauschen sie den Sensor für die Gasrückführung aus. Wasser-Druckschalter beschädigt Tauschen sie den Sensor für die Wasser- Druckschalter aus. Kühlwasser Temperatur zu gering (im Kühlmodus) Kompressor Überspannung Senken sie die Spannung für die Wärmepumpe ab / Überprüfen sie die elektrische Stromversorgung. gondzik-waermepumpen.de Seite 27...
-
Seite 28: Funktionsbeschreibung
Wasserzuführung stoppt bevor der richtige Wasserstand erreicht wurde und die Verbindung unterbrochen ist, wird plötzlich kein Wasser mehr geliefert. Dann wird die Verbindung bis zum mittleren Wasserstand vom Stromnetz getrennt. Anmerkung: Wenn L7 = 20 C beträgt, wird die Wasserversorgung nicht durch die Wassertemperatur geprüft gondzik-waermepumpen.de Seite 28... -
Seite 29: Laufende Kontrolle
Heizstab angesteuert. Um das einschalten des Heizstabes zu Bewirken, müssen in den Werkseinstellungen folgende Bedingungen erfüllt sein: A. Warmwasser Status beim Heizen; B. Wassertanktemperatur +5C < voreingestellte Temperatur C. Wassertanktemperatur < 45 C D. Außentemperatur < L5 gondzik-waermepumpen.de Seite 29... -
Seite 30: Bestimmungen Der Zusätzlichen Elektroheizung Beim Beenden
Spezifische Maßnahmen und zeitliche Abfolgen finden Sie in nachfolgender Aufzählung: C. Laufender Prozess: der Kompressor ist aus, die Lüftung ist an, nach 60 Sekunden, ist das Vierwegventil aus, nach weiteren 30 Sekunden, schalten sich der Kompressor und die Wasserpumpe ein. gondzik-waermepumpen.de Seite 30... -
Seite 31: Erzwungenes Abtauen
Das Vierwegventil schaltet ab, bei der richtigen Wassertemperatur. Es ist nur aktiv, wenn abgetaut wird. Auch wenn das Wasser gekühlt werden muss schaltet es sich ein. Das Vier Wege Ventil leitet das heiße Gas in den Verdampfer und erzeugt einerseits die Abkühlung des Wasserwärmetauschers andererseits die Aufwärmung des Luftwärmetauschers. gondzik-waermepumpen.de Seite 31... -
Seite 32: Wassereinlassventil
Bei automatischem Ablauf: Voreingestellte Wassertanktemperatur = 55 C Voreingestellte Ablaufwassertemperatur = 50 C Abweichungswert der Wassertanktemperatur = 0 Temperatur Differenzen bei dem Kompressor können vorkommen, nachdem der Kompressor gestoppt wurde = 5 C Abtauvorgang = 35 Minuten gondzik-waermepumpen.de Seite 32... -
Seite 33: Sicherheitsdarstellung
Display eine Fehlermeldung angezeigt und ein Alarm startet. Der Kompressor schaltet dann ab, die Lüftung und auch die Wasserpumpe wird deaktiviert. Wenn die Verbindung zum Unterdruckregler wiederhergestellt wurde, muss man 3 Minuten warten, bis der Kompressor neu startet. Wenn der Unterdruckregler dann wieder 3 mal in einer Stunde, keine gondzik-waermepumpen.de Seite 33... -
Seite 34: Sensorfehler
über > L8 hatte in den letzten 6 Sekunden, schalten sich alle ausgehenden Signale ab. Wenn die Überspannung durch eine defekte Phase entsteht, wird im Bedienfeld der Fehlercode dafür angezeigt und ein Alarm ist zu hören. Das System wird nach der Fehlerbeseitigung neu starten. gondzik-waermepumpen.de Seite 34... -
Seite 35: Iso Zertifizierung
21. ISO Zertifizierung gondzik-waermepumpen.de Seite 35... -
Seite 36: Ce Zertifizierung
22. CE Zertifizierung gondzik-waermepumpen.de Seite 36... - Seite 37 Seite 37...
-
Seite 38: Ccc Zertifizierung
23. CCC Zertifizierung gondzik-waermepumpen.de Seite 38... -
Seite 39: Ukas Zertifizierung
24. UKAS Zertifizierung gondzik-waermepumpen.de Seite 39... -
Seite 40: Energiezertifikat
25. Energiezertifikat gondzik-waermepumpen.de Seite 40... -
Seite 41: Importeur Hinweise
26. Importeurhinweis Importeur der Waren ist die unterhalb aufgeführte Firma. Ersatzteile und weitere technische Informationen können über den Importeur direkt bezogen werden. Gondzik Home Technologies GmbH Sterkrader Str. 49-59 Turm 9 13507 Berlin Deutschland Kontaktdaten: Telefon: 0049 (0) 30 / 31170795...
