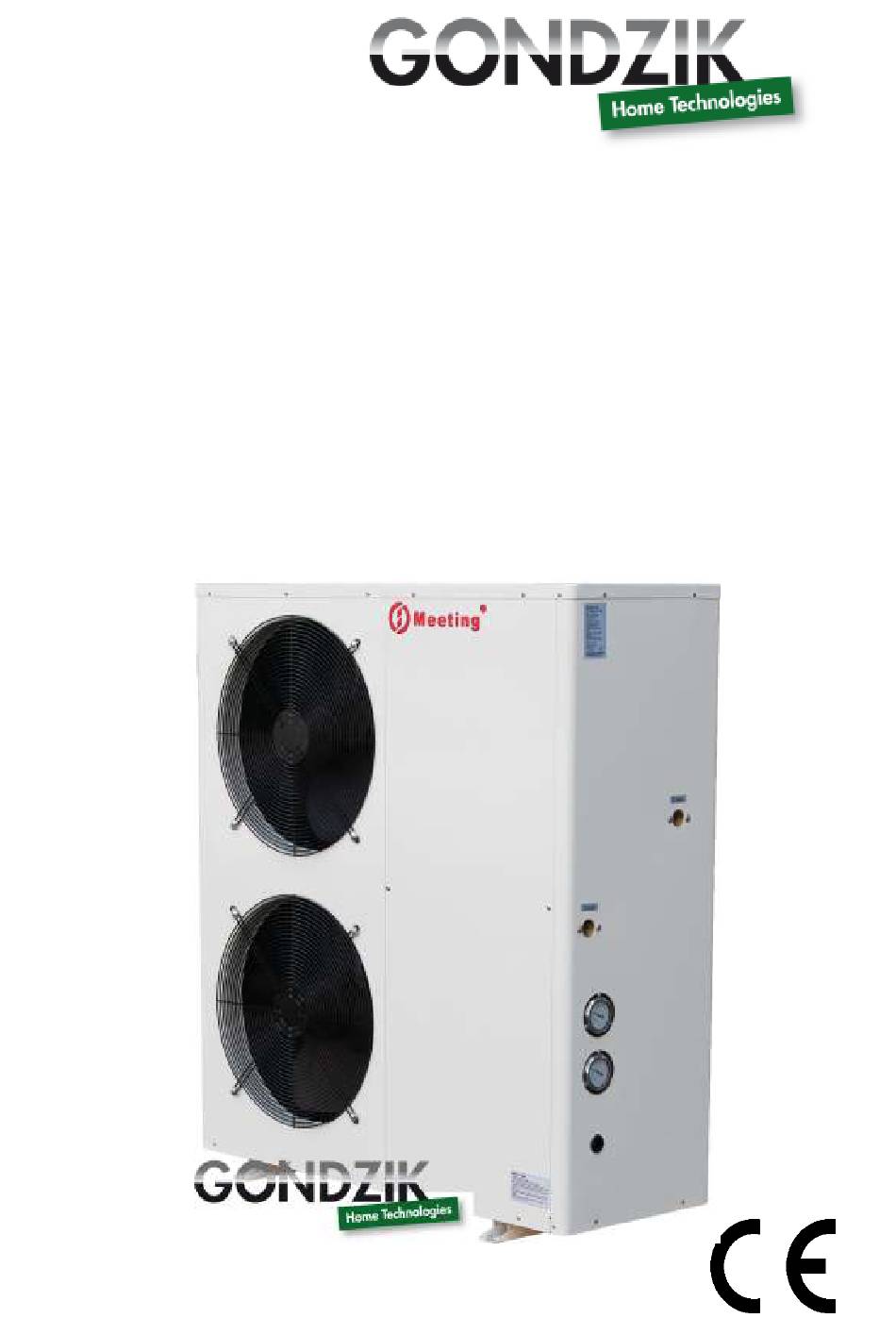

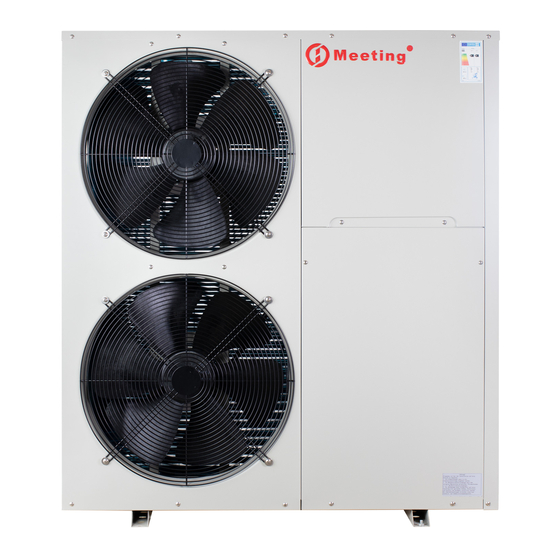

- Seite 1 Installations- und Betriebsanleitung MD60D (380V)
-
Seite 2: Inhaltsverzeichnis
Meeting MD60D Bedienungsanleitung Inhaltsverzeichnis: 1. Sicherheitshinweise................. 2. Allgemeine Hinweise......3. Einsatzbereich..................4. Arbeitsweise der Wärmepumpe............... 5. Energiesparende Anwendung der Wärmepumpenheizungsanlage..6. Lieferumfang.................... 7. Transport und Aufstellhinweise..............8. Aufstellen in inneren Räumen..............9. Aufstellung Außen..................10. Montage Heizwasseranschluss..............11. Elektrischer Anschluss................ - Seite 3 20. Sicherheitsdarstellung 20.1 Kompressorschutzfunktion............ 20.2 Wasserströmungsschutzfunktion.......... 20.3 Ablufttemperaturschutzfunktion..........20.4 Überdruckschutzfunktion............20.5 Unterdruckschutzfunktion............. 20.6 Sensorfehler................20.7 Drehstromschutzfunktion............20.8 Frostschutzfunktion............... 20.9 Wasserdruckschutzfunktionen..........20.10 Überspannungsschutz Kompressor........21. ISO Zertifizierung..................22. CE Zertifizierung..................23. CCC Zertifizierung................... 24. UKAS Zertifizierung................. 25. Importeur hinweise................... Seite 3 www.gondzik.de...
-
Seite 4: Sicherheitshinweise
Verletzung von Personen zu vermeiden und um Funktionsstörungen oder Schäden am Gerät zu verhindern! Kennzeichnet Gefahr durch elektrische Spannung an elektrischen Bauteilen! „Hinweis“ kennzeichnet technische Anweisungen, die zu beachten sind, um Schäden und Funktionsstörungen am Gerät zu verhindern. www.gondzik.de Seite 4... -
Seite 5: Allgemeine Hinweise
Arbeiten am Kältekreis dürfen ausschließlich von einem qualifizierten Fachmann durchgeführt werden. Nach dem Reinigen des Verdampfers mit Reinigungsmitteln ist unbedingt die Neutralisierung von Restbeständen sowie intensives Wasserspülen durchzuführen. Geräteoberflächen dürfen niemals mit Scheuermittel, säure- oder chlorhaltigen Putzmitteln gereinigt werden. Seite 5 www.gondzik.de... - Seite 6 Schäden, die hierdurch entstehen, keine Gewähr. Es besteht die Gefahr von Wasserschäden und Funktionsstörungen durch Einfrieren! Bei eingeschalteter Wärmepumpe besteht ein automatischer Frostschutz der regelmäßig auf seine Funktion geprüft werden muss! Der Wärmepumpeneinsatz ist beim örtlichen Energieversorgungsunternehmen anzuzeigen. www.gondzik.de Seite 6...
-
Seite 7: Einsatzbereich
Entnommene Energie aus der Umwelt wird in die Heizungsleitung über den Vorlauf eingespeist. Die dabei entstehende Temperaturdifferenz wird durch das durchströmen der Luft durch den Luftwärmetauscher ausgeglichen. Dieser Vorgang wiederholt sich ununterbrochen, so lange die Wärmepumpe läuft. Seite 7 www.gondzik.de... -
Seite 8: Energiesparende Anwendung Der Wärmepumpenheizungsanlage
Frostschutzmitteln ist zugelassen. Es ist dabei darauf zu achten, dass der automatische Frostschutz der Wärmepumpe nur bei ausreichend isolierten Zu- und Ableitungen der Wärmepumpe gewährleistet werden kann. Die Wärmepumpe muss immer an das elektrische Netz angeschlossen sein. Für eine ausreichende Netzspannung ist zu sorgen. Wasserhärte www.gondzik.de Seite 8... -
Seite 9: Lieferumfang
Nach der Reinigung ist die Wärmepumpe mit einem Tuch trocken zu wischen. 6. Lieferumfang Der Lieferumfang umfasst wie folgt: 1x Wärmepumpe MD60D 1x Bedienelement (Steuerung) 1x Anleitung Ggf. Kann der Anleitung ein Ersatzsensor beiliegen, diesen bewahren sie bitte auf. Unter Umständen kann einer der in der Wärmepumpe verbauten Sensoren frühzeitig ausfallen. -
Seite 10: Aufstellung Außen
Die Wärmepumpe ist nur über einen Pufferspeicher in den Heizkreislauf einzubinden. Eine Schematische Darstellung finden sie unterhalb. Der Heizkreislauf ist entsprechende der gültigen Vorschriften zur Druckabsicherung mit einem Sicherheitsventil und einem Druckausdehnungsgefäß auszustatten. Außerdem müssen eine Füll- Entleerungseinrichtung, Absperrschieber, Schmutzfänger und Rückschlagventile installiert werden. www.gondzik.de Seite 10... - Seite 11 Die Wärmepumpe verfügt über zwei Anschlüsse mit der Bezeichnung „Inlet“ (Rücklauf) und „Outlet“ (Vorlauf). Der Vorlauf ist dabei die „Warme“ Seite und der Rücklauf entsprechend die „kalte“ Seite. Für die Verrohung notwendigen Dimensionen und Materialien entnehmen sie den Technischen Daten. 11. Elektrischer Anschluss Seite 11 www.gondzik.de...
-
Seite 12: Elektrischer Anschluss
Die Umwälzpumpe wird hier angeklemmt, es ist dabei auf folgendes zu achten: - für den Anschluss der Umwälzpumpe wird keine weitere Stromquelle benötigt. Die Umwälzpumpe wird direkt hier angeklemmt. Am besten eignet sich hierzu eine NYM-1,5 Leitung 3 Adrig. www.gondzik.de Seite 12... - Seite 13 B ist die Phase L2, hier wird die von der Sicherung kommende Leitung (Phase), schwarzes Kabel angeschlossen. 8. C C ist die Phase L3, hier wird die von der Sicherung kommende Leitung (Phase), weißes Kabel angeschlossen. 9. N Seite 13 www.gondzik.de...
- Seite 14 Pufferspeicher verbaut und isoliert werden. Achten sie darauf dass die Länge des Sensors begrenzt ist. Der Sensor sollte nicht verlängert werden. Längere Sensoren gibt es im Zubehör. Der Sensor wird entsprechend an den freien Steckplatz an der Hauptplatine geklemmt. www.gondzik.de Seite 14...
-
Seite 15: Hauptplatine (Schematische Darstellung)
12. Hauptplatine Wärmepumpe mit einem Kompressor Seite 15 www.gondzik.de... - Seite 16 Seite 16...
-
Seite 17: Technisches Datenblatt
13.Technisches Datenblatt Model: MD60D Anschlussleistung: 380V / 50Hz Elektrische Absicherung: 3x25A / C - Sicherung Durchschnittlicher Stromverbrauch: 5,68 KW Heizleistung maximal: 24,5 KW Vorlauftemperatur Max.: 60 Grad Celsius Rücklauftemperatur Max. 60 Grad Celsius Anzahl der Verdichter: 1 St. Verdichter: Scroll Verdichtermarke: Copeland Kältemitteltyp: R417A... -
Seite 18: Steuerungsanleitung - Bedienteil
3. Informationen über die Temperatur des Verdampfers, die Außentemperatur, die Abluftwerte, die Vorlauftemperatur, die Temperatur des Wasserinhalts, die derzeitige Kompression, die Elektrische Ausdehnung, die Öffnung des Expansionsventils und die Fehlercodes. 4. Beim Ausschalten erfolgt ein selbstständiges Speichern aller Einstellungen, die nach dem www.gondzik.de Seite 18... -
Seite 19: Hauptplatine
- Temperatur der Verdampfer Rohrspule (messbarer Bereich: -30 – 110 Grad Celsius ) - Temperatur des rückläufigen Gases (messbarer Bereich: -30 – 110 Grad Celsius) - Temperatur vom Luftaustritt (Ausblastemperatur – Lüfter Vorn) (messbarer Bereich: -30 – 160 Grad Celsius) Seite 19 www.gondzik.de... -
Seite 20: Das Steuergerät (Bedienteil)
- Vorlaufwassertemperatur (messbarer Bereich: 0 – 160 Grad Celsius) - Rücklaufwassertemperatur (messbarer Bereich: 0 – 160 Grad Celsius) - Kompressor Antrieb (messbarer Bereich: 0 – 30 A) (Sensor optional) 18. Abbildung des Steuergerätes 18.1. Das Steuergerät (Bedienteil) www.gondzik.de Seite 20... -
Seite 21: In Betrieb Nehmen
Um eine einfache Bedienung der Wärmepumpe zu gewährleisten ist dieses System so ausgelegt, dass sie lediglich die Temperatur des Pufferspeichers einstellen und die Wärmepumpe dann den Pufferspeicher automatisch auf die eingestellte Temperatur aufheizt. Grundsätzlich sind keine weiteren Seite 21 www.gondzik.de... -
Seite 22: Bestimmen Der Zeiteinstellungen
Bei ausgeschalteter Tastensperre, drücken Sie die „timer“ Taste und geben Sie die Zeiteinstellungen wie folgt ein. Zuerst wählen Sie die „hour“ also Stunde im ersten Abschnitt der Zeiteinstellungen, um die Einschaltzeit zu definieren. Danach drücken Sie erneut die „timer“ Taste und bestimmen die Minuten. www.gondzik.de Seite 22... -
Seite 23: Löschen Der Zeiteinstellungen
Bedingungen auch schon darüber). Je höher die Luftfeuchtigkeit ist, desto mehr Eis sammelt sich. Je Kälter die Außentemperatur ist, desto schneller Vereist der Wärmetauscher. Ein vereister Wärmetauscher kann keine Energie aus der Umgebung aufnehmen, aus diesem Grund sorgt die Wärmepumpe je nach Witterung dafür, dass der Wärmetauscher immer weiter abgetaut wird. Seite 23 www.gondzik.de... -
Seite 24: Kühlmodus
Setting und es werden die Codes für Wärmepumpen mit zwei Kompressoren angezeigt (B1-B9). Abfragecode Bedeutung (1 Kompressor) Luftwärmetauschertemperatur Temperatur Kältemittel vor Kompressor Temperatur Kältemittel hinter Kompressor Außentemperatur Vorlauftemperatur Rücklaufwassertemperatur (optional) Kompressor wert (A) (optional) Öffnungswinkel Expansionsventil Fehlermeldung wird angezeigt z.B. ER 01 (siehe Fehlercodetabelle) www.gondzik.de Seite 24... -
Seite 25: Funktionseinstellungen (Codes)
Abtaudauer (Sollte es zu häufiger 5-20min 10min Vereisung kommen kann, der Wert auf 15 min oder länger gestellt werden) Temperatur beim Beenden des 1°C - 20°C Abtauvorganges (Sollte es zu häufiger 40°C Vereisung kommen, so kann der Wert hoch Seite 25 www.gondzik.de... -
Seite 26: Anzeige Von Fehlercodes Und Alarm
Bestandteil der Anlage und muss separat erworben werden. ZU Testzwecken kann der Flusswächter für kurze Zeit gebrückt werden. Hochdruck Wird die von der Wärmepumpe erzeugte Wärme nicht schnell genug abgenommen, so wird der Kompressor überhitzen und diesen Fehler ausgeben. Dieser Fehler ist www.gondzik.de Seite 26... - Seite 27 Tauschen sie den Sensor für die Gasrückführung aus. Wasser-Druckschalter beschädigt Tauschen sie den Sensor für die Wasser- Druckschalter aus. Kühlwasser Temperatur zu gering (im Kühlmodus) Kompressor Überspannung Senken sie die Spannung für die Wärmepumpe ab / Überprüfen sie die elektrische Stromversorgung. Seite 27 www.gondzik.de...
-
Seite 28: Funktionsbeschreibung
Wasserzuführung stoppt bevor der richtige Wasserstand erreicht wurde und die Verbindung unterbrochen ist, wird plötzlich kein Wasser mehr geliefert. Dann wird die Verbindung bis zum mittleren Wasserstand vom Stromnetz getrennt. Anmerkung: Wenn L7 = 20 C beträgt, wird die Wasserversorgung nicht durch die Wassertemperatur geprüft www.gondzik.de Seite 28... -
Seite 29: Laufende Kontrolle
Werkseinstellungen folgende Bedingungen erfüllt sein: A. Warmwasser Status beim Heizen; B. Wassertanktemperatur +5C < voreingestellte Temperatur C. Wassertanktemperatur < 45 C D. Außentemperatur < L5 All diese Werte wurden zur selben Zeit gemessen, beim Start der zusätzlichen Elektroheizung. Seite 29 www.gondzik.de... -
Seite 30: Bestimmungen Der Zusätzlichen Elektroheizung Beim Beenden
Spezifische Maßnahmen und zeitliche Abfolgen finden Sie in nachfolgender Aufzählung: C. Laufender Prozess: der Kompressor ist aus, die Lüftung ist an, nach 60 Sekunden, ist das Vierwegventil aus, nach weiteren 30 Sekunden, schalten sich der Kompressor und die Wasserpumpe ein. www.gondzik.de Seite 30... -
Seite 31: Erzwungenes Abtauen
Das Vierwegventil schaltet ab, bei der richtigen Wassertemperatur. Es ist nur aktiv, wenn abgetaut wird. Auch wenn das Wasser gekühlt werden muss schaltet es sich ein. Das Vier Wege Ventil leitet das heiße Gas in den Verdampfer und erzeugt einerseits die Abkühlung des Wasserwärmetauschers andererseits die Aufwärmung des Luftwärmetauschers. Seite 31 www.gondzik.de... -
Seite 32: Wassereinlassventil
Bei automatischem Ablauf: Voreingestellte Wassertanktemperatur = 55 C Voreingestellte Ablaufwassertemperatur = 50 C Abweichungswert der Wassertanktemperatur = 0 Temperatur Differenzen bei dem Kompressor können vorkommen, nachdem der Kompressor gestoppt wurde = 5 C Abtauvorgang = 35 Minuten www.gondzik.de Seite 32... -
Seite 33: Sicherheitsdarstellung
Display eine Fehlermeldung angezeigt und ein Alarm startet. Der Kompressor schaltet dann ab, die Lüftung und auch die Wasserpumpe wird deaktiviert. Wenn die Verbindung zum Unterdruckregler wiederhergestellt wurde, muss man 3 Minuten warten, bis der Kompressor neu startet. Wenn der Unterdruckregler dann wieder 3 mal in einer Stunde, keine Seite 33 www.gondzik.de... -
Seite 34: Sensorfehler
über > L8 hatte in den letzten 6 Sekunden, schalten sich alle ausgehenden Signale ab. Wenn die Überspannung durch eine defekte Phase entsteht, wird im Bedienfeld der Fehlercode dafür angezeigt und ein Alarm ist zu hören. Das System wird nach der Fehlerbeseitigung neu starten. www.gondzik.de Seite 34... -
Seite 35: Iso Zertifizierung
21. ISO Zertifizierung Seite 35 www.gondzik.de... -
Seite 36: Ce Zertifizierung
22. CE Zertifizierung www.gondzik.de Seite 36... - Seite 37 Seite 37 www.gondzik.de...
-
Seite 38: Ccc Zertifizierung
23. CCC Zertifizierung www.gondzik.de Seite 38... -
Seite 39: Ukas Zertifizierung
24. UKAS Zertifizierung Seite 39 www.gondzik.de... -
Seite 40: Importeur Hinweise
25. Importeurhinweis Importeur der Waren ist die unterhalb aufgeführte Firma. Ersatzteile und weitere technische Informationen können über den Importeur direkt bezogen werden. Gondzik Home Technologies GmbH Sterkrader Str. 49-59 Turm 9 13507 Berlin Deutschland Kontaktdaten: Telefon: 0049 (0) 30 / 31170795...
