- Seite 1 SPMAR8360T Spektrum AR8360T AS3X and SAFE 8 CH Receiver...
- Seite 2 Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versu- chen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zer- legen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern.
-
Seite 3: Inhaltsverzeichnis

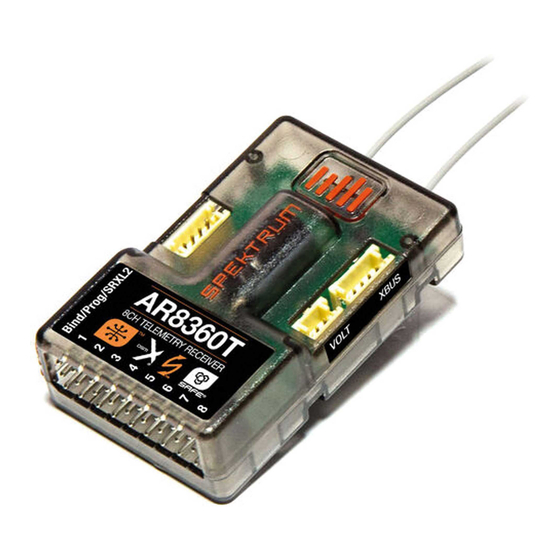

AR8360T AS3X und SAFE Telemetrie-Empfänger Der Spektrum™ AR8360T AS3X ® Empfänger ist ein kompletter Sender mit Telemetrie und ist mit allen Sender mit Spektrum™ DSM2 ® DSMX -Technologie kompatibel. ® Sie können den AR8360T-Empfänger über einen kompatiblen Spektrum- Sender mit Vorwärtsprogrammierung einrichten. -
Seite 4: Smart Throttle
AR8360T DSM2/DSMX AS3X Telemetrie-Empfänger mit 8 Kanälen Anwendungsbereich Kanäle Empfänger Funkempfänger SRXL2 Funkempfänger, optional ™ (nicht enthalten) [SPM9747, SPM4651T] Modulation DSM2/DSMX Telemetrie Integriert Bindungsmethode Bindungsschalter Failsafe Band 2,4 GHz Abmessungen (LxBxH) 49 x 30 x 15mm Gewicht Eingangsspannung 3,5 – 9 V Auflösung 2048 Antennenlänge... -
Seite 5: Telemetrie
Telemetrie Der AR8360T verfügt über eine Telemetrie mit voller Reichweite und liefert die Empfänger-Akkuspannung, Flugprotokolldaten sowie Vario- und Höhendaten ohne zusätzliche Sensoren. Zusätzliche Telemetriegeräte wie Spannungssensoren können an den Volt-Anschluss und XBus-Telemetrie- Sensoren über den XBus-Anschluss angeschlossen werden. Jedes XBus-Telemetriegerät verfügt über zwei XBus-Anschlüsse, und die XBus- Telemetriesensoren können als Verkettung in jeder beliebigen Reihenfolge angeschlossen werden. -
Seite 6: Binden Von Sender Und Empfänger
MONTAGE DER ANTENNE Der AR8360T-Empfänger verfügt über koaxiale Aktiver Teil Antennen. Wir empfehlen die Montage der der Antenne Antennen in einer Ausrichtung von 90º zu einander und so weit wie möglich von Metall, Akkus, Kohlefasern oder Kraftstofftanks entfernt, um den Signalempfang zu maximieren. HINWEIS: Die Antennen nicht schneiden, knicken oder modifizieren. -
Seite 7: Failsafe
Failsafe Im unwahrscheinlichen Fall, dass die Funkverbindung während des Betriebs abbricht, bringt der Empfänger den gewählten Failsafe-Modus aktivieren. Smart Safe und Hold Last [Letzte Position halten] ist die Standardeinstellung auf dem AR8360T. Preset Failsafe [Failsafe voreinstellen] und SAFE Failsafe sind nur in der Vorwärtsprogrammierung verfügbar. -
Seite 8: Ar8360T-Empfänge - Basic As3X-Konfiguration
AR8360T-Empfänge – Basic AS3X-Konfiguration Damit die AS3X-Technologie mit dem Spektrum AR8360T-Empfänger verwendet werden kann, muss der Empfänger mit einem kompatiblen Spektrum-Sender eingerichtet werden. Bestätigen, dass die grundlegende Konfiguration und Trimmung akkurat sind, ehe die AS3X-Konfiguration versucht wird. Einrichten der Vorwärtsprogrammierung: Der Empfänger wird direkt über das Menü... -
Seite 9: As3X-Reaktionstest
AS3X-Reaktionstest Dieser Test stellt sicher, dass das AS3X-Steuersystem ordnungsgemäß funktioniert. Das Fluggerät zusammenbauen, den Sender an den Empfänger binden und die Erstkonfiguration von AS3X in der Vorwärtsprogrammierung abschließen, ehe dieser Test durchgeführt wird. Die Gaszufuhr auf eine beliebige Einstellung über 25 % erhöhen, dann die Gaszufuhr senken, um die AS3X-Technologie zu aktivieren. -
Seite 10: Ar8360T-Empfänger - Safe-Konfiguration
AR8360T-Empfänger – SAFE-Konfiguration Das Konfigurieren der SAFE-Technologie auf dem AR8360T-Empfänger findet in der Vorwärtsprogrammierung statt. Die AS3X-Konfiguration abschließen und den Betrieb im Flug bestätigen. Einrichten der Vorwärtsprogrammierung: Die Flugmodi auf dem Empfänger müssen zum Hinzufügen der SAFE-Flugstabilisierung konfiguriert werden. 1. Im Sender-Menü Forward Programming [Vorwärtsprogrammierung] ->... -
Seite 11: Erweiterte Feineinstellung
Erweiterte Feineinstellung Die grundlegende Verstärkungseinstellung kann so einfach sein, wie die Nutzung eines Schiebers, aber für die Feineinstellung des AS3X-Systems gibt es viele Konfigurations- und Einstellungsoptionen. Optionen für die AS3X-Verstärkungeinstellung Im Sender-Menü Forward Programming [Vorwärtsprogrammierung] -> Gyro Settings [Kreiseleinstellungen] -> AS3X Settings [AS3X-Einstellungen] wählen •... - Seite 12 5. Für Modi mit SAFE-Selbstausrichtung/Winkelabfrage kann die Aktivierung von „Hohes Gas zu Neigung“ und/oder „Wenig Gas zu Neigung“ ausgewählt werden oder nicht. 6. Den Flugmodus-Schalter in die anderen Positionen bewegen. Ein Konfigurations-Bildschirm wird für jeden Modus erscheinen. Wenn Panik auf einem ausgewählten Modus nicht aktiviert ist, so kann Panik in diesem Flugmodus nicht ausgelöst werden.
- Seite 13 Hinzufügen von Flugmodi außerhalb der Vorwärtsprogrammierung (im Sender) Die Flugmodi außerhalb der Vorwärtsprogrammierung werden im Hauptmenü des Senders konfiguriert und sind unabhängig von den in der Vorwärtsprogrammierung konfigurierten Flugmodi. Flugmodi im Sender verbinden Sender-basierte Funktionen wie Duale Geschwindigkeiten und Exponentiale, ausgewählte Kanäle und Positionen, Trimmungen sowie Sprach-/ Audiofunktionen.
- Seite 14 Anzahl der Kanäle begrenzt, die Verstärkungsänderungen innerhalb der Vorwärtsprogrammierung vornehmen. • Capture Gyro Gains [Kreisel-Verstärkungen erfassen] betreibt dieselbe Funktion wie in AS3X, trifft jedoch auf SAFE-Betrieb zu (AS3X) Systemkonfiguration Forward Programming [Vorwärtsprogrammierung] -> Gyro Settings [Kreiseleinstellungen] -> System Setting [Systemeinstellungen] wählen-> •...
-
Seite 15: Andere Einstellungen (Vorwärtsprogrammierung)
Andere Einstellungen (Vorwärtsprogrammierung) Systemkonfiguration Forward Programming [Vorwärtsprogrammierung] -> Other Settings [Andere Einstellungen] wählen -> • Failsafe wählen -> Jeden Kanal wählen und ihn auf „Preset“ [Voreinstellen] oder „Hold Last“ [Letzte Position halten] zuweisen. Wird für die Ausgabe ein anderer Kanal gewählt, so erscheint eine neue Gruppe von Einstellungen. Capture Failsafe Positions [Erfassen der Failsafe-Positionen] ->... -
Seite 16: Kanalbeschränkungen
Unterschiede zwischen Selbstausrichtung/Winkelabfrage und AS3X- Modi Dieser Abschnitt ist grundsätzlich präzise, berücksichtigt aber nicht die Fluggeschwindigkeit, den Ladezustand der Batterie und andere einschränkende Faktoren. SAFE AS3X Steuerhebel wird Flugzeug behält Flugzeug richtet sich in Neutralposition aktuelle Position selbst aus gebracht Flugzeug wird in eine Weiterhin Geringfügige... -
Seite 17: Flight Log (Flugprotokoll)
Flight Log (Flugprotokoll) Die Flugprotokolldaten können bei der Optimierung des Steuerlinks Ihres Flugzeugs helfen. Die Flugprotokolldaten werden auf telemetriefähigen Spektrum- Sendern angezeigt. Verwendung des Flight Logs A – Schwankungen der Emp- B – Schwankungen der fangsfeldstärke am Hauptempfänger. Empfangsfeldstärke am Funkempfänger L –... -
Seite 18: Testen Der Reichweiten
Testen der Reichweiten Vor jedem Flug ist es wichtig, insbesondere bei einem neuen Modell, einen Reichweitentest durchzuführen. Alle Spektrum-Flugzeug-Empfänger enthalten ein System zum Testen der Reichweiten, das die Ausgangsleistung verringert und einen Reichweitentest ermöglicht. 1. Bleibt das Modell am Boden, 100 Fuß (ca. 30 Meter) entfernt davon aufstellen. 2. -
Seite 19: Anforderungen An Das Power System (Stromversorgungssystem) Des Empfängers
Anforderungen an das Power System (Stromversorgungssystem) des Empfängers Zu den Stromversorgungskomponenten, die die ordnungsgemäße Stromversorgung beeinträchtigen, zählen: • Empfänger-Akku-Pack (Anzahl der Zellen, Kapazität, Zelltyp, Ladezustand) • Fähigkeit des Geschwindigkeitsreglers, dem Empfänger im elektrischen Luftfahrzeug Strom zu liefern • Schalterkabel, Batteriekabel, Servoleitungen, Regler usw. Die Mindestbetriebsspannung des AR6610T beträgt 3,5 Volt;... -
Seite 20: Optionales Zubehör
Verstärkung – Weist dem Stabilisierungssystem den Grad der bereitzustellenden Dämpfung an. SRXL2 – Ein bidirektionales Kommunikationsprotokoll, das die Kommunikation von Digitalgeräten über ein Einzelsignalkabel ermöglicht. Vorwärtsprogrammierung – Die Vorwärtsprogrammierung ist eine Programmierung direkt auf dem Empfänger vom Sender. Der Empfänger hat alle Bildschirme, Menüs und Einstellungen in seinem internen Speicher. -
Seite 21: As3X Fehlerbehebung
AS3X Fehlerbehebung Problem Mögliche Ursache Lösung Beschädigter Propeller oder Propeller oder Bugspitze beschädigte Bugspitze ersetzen Nicht ausbalancierter Propeller ausbalancieren Propeller Bauteil ersetzen oder Propeller oder Motorvibrationen andere Bauteile korrekt ausrichten und Befestiger nach Bedarf festziehen Empfänger im Rumpf ausrichten Lockerer Empfänger und sichern Bauteile (Servo, Arm, Gestänge, Lockere Fluggeräte-... -
Seite 22: Anleitung Zur Fehlerbehebung
Anleitung zur Fehlerbehebung Problem Mögliche Ursache Lösung Die Steuerungen mit Gas- Gas nicht im Leerlauf hebel und Gastrimmung und/oder Gastrim- auf niedrigste Einstellung mung zu hoch zurücksetzen Verfahrweg des Sicherstellen, dass Verfahrweg Das Flugzeug Gasservo liegt unter des Gasservos 100 % oder reagiert nicht auf 100 % höher ist... - Seite 23 Problem Mögliche Ursache Lösung Eingeschalteten Sender etwas Sender während des vom Flugzeug wegbewegen, Verbindungsvorgangs zu Flug-Akku vom Flugzeug tren- nah am Flugzeug nen und wieder anschließen Flugzeug oder Sender zu nah an einem großen Flugzeug und Sender an eine Metallobjekt, einer andere Stelle bringen und das drahtlosen Quelle oder Verbinden erneut versuchen...
-
Seite 24: Garantie Und Service Informationen
Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf freien Plät- zen und beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch der Fernsteuerung. Garantiezeitraum—Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass das gekaufte Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt erworben wurde. - Seite 25 oder die Wartung des Produktes oder etwaiger Produktkombinationen, die vom Käufer gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des Produktes akzeptiert der Käufer alle auf- geführten Garantiebestimmungen ohne Einschränkungen und Vorbehalte.
-
Seite 26: Garantie Und Service Kontaktinformationen
Germany GmbH EU Konformitätserklärung Spektrum AR8360T 8CH Receiver (SPMAR8360T); Hiermit erklärt Horizon Hobby, LLC, dass das Gerät den folgenden Richtlinien entspricht: EU-Richtlinie über Funkanlagen 2014/53/ EU; RoHS 2-Richtlinie 2011/65 / EU; RoHS 3-Richtlinie - Änderung 2011/65 / EU-Anhang II 2015/863. - Seite 27 © 2021 Horizon Hobby, LLC. DSM, DSM2, DSMX, SAFE, AS3X, Spektrum Airware, SRXL2, SmartSafe, Avian, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
