Verwandte Anleitungen für Medion AKOYA P52727
Inhaltszusammenfassung für Medion AKOYA P52727

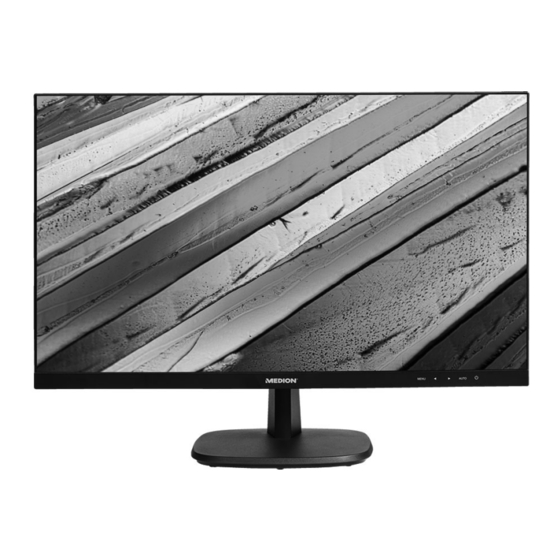

- Seite 1 Bedienungsanleitung 68,6 cm (27") Full HD-Monitor MEDION AKOYA ® ® P52727 (MD20027)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Bedienungsanleitung ..............4 1.1. Zeichenerklärung ....................4 Bestimmungsgemäßer Gebrauch .............. 5 Konformitätsinformation ................6 3.1. Informationen zu Markenzeichen ..............6 Sicherheitshinweise ..................7 4.1. Betriebssicherheit ....................7 4.2. Aufstellungsort ..................... 8 4.3. Reparatur ........................9 4.4. Umgebungswerte ....................9 4.5. -
Seite 3: Zu Dieser Bedienungsanleitung
1. Zu dieser Bedienungsanleitung Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zu- verlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Hal- ten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Ge- rätes. -
Seite 4: Bestimmungsgemäßer Gebrauch
2. Bestimmungsgemäßer Gebrauch Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, de- ren Anschlüsse und Bildauflösungen mit den hier angegebenen technischen Daten des TFT Monitors übereinstimmen. Jede an- dere Verwendung ist nicht bestimmungsgemäß. •... -
Seite 5: Konformitätsinformation
3. Konformitätsinformation Hiermit erklärt die Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen be- findet: • EMV-Richtlinie 2014/30/EU • Niederspannungsrichtlinie 2014/35/EU • Öko-Design Richtlinie 2009/125/EG Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß... -
Seite 6: Sicherheitshinweise
4. Sicherheitshinweise 4.1. Betriebssicherheit • Dieses Gerät kann von Kindern ab 8 Jahren und darüber so- wie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. -
Seite 7: Aufstellungsort
4.2. Aufstellungsort • Halten Sie Ihren Monitor und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direk- te Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Stö- rungen oder zur Beschädigung des Monitors führen. •... -
Seite 8: Reparatur
4.3. Reparatur • Wenden Sie sich an den Kundendienst, wenn: – das Netzkabel angeschmort oder beschädigt ist, – Flüssigkeit in den Monitor eingedrungen ist, – der Monitor nicht ordnungsgemäß funktioniert, – der Monitor heruntergefallen oder das Gehäuse beschä- digt ist. •... -
Seite 9: Stromversorgung
4.5. Stromversorgung GEFAHR! Stromschlaggefahr! Auch bei ausgeschaltetem Gerät sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem Monitor zu unter- brechen oder das Gerät gänzlich von Spannung frei- zuschalten, ziehen Sie den Netzstecker aus der Steck- dose. •... -
Seite 10: Lieferumfang
5. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Monitor haben Sie erhalten: • Full HD-Monitor • HDMI-Kabel •... -
Seite 11: Geräteübersicht
6. Geräteübersicht 6.1. Vorderseite MENU AUTO 4 5 6 Monitorfuß Bild M E N U – Menü/Untermenü öffnen; Option auswählen; Auswahl bestätigen – Hauptmenüpunkt auswählen; im Menü nach oben navigieren; einge- stellten Wert verringern/Option auswählen; bei geschlossenem Menü: Hellig- keit einstellen ... -
Seite 12: Rückseite
6.2. Rückseite 13 14 A C I N ~ – Anschluss für Stromversorgung Montagebereich für Wandhalterung Monitorarm H D M I – HDMI-Anschluss V G A – VGA-Anschluss A U D I O I N Audio-Anschluss (3,5 mm Stereoklinke) Öffnung für Kensington®... -
Seite 13: Inbetriebnahme
7. Inbetriebnahme 7.1. Vor dem Anschluss des Monitors Es kann vorkommen, dass Ihr bisheriger Monitor eine physikalische Auflösung un- terstützt, die von Ihrem neuen Monitor nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Monitors zunächst kein korrektes Bild. ... -
Seite 14: Aufstellen
7.3. Aufstellen Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dun- kel-Kontraste, um Ihre Augen zu schonen. Der Monitor lässt sich Neigen, um den besten Blickwinkel zu erzielen. Der Monitor soll niemals in unmit- telbarer Nähe der Fenster stehen, weil an dieser Stelle der Arbeits- raum durch das Tageslicht am hells- ten beleuchtet ist. - Seite 15 50 - 60 cm 40 - 45° 90° • Allgemein – Verändern Sie häufig (ca. alle 20-30 Minuten) Ihre Haltung und le- gen Sie häufig Pausen ein, um Ermüdungen zu vermeiden. • Rücken – Beim Sitzen am Arbeitsplatz muss der Rücken durch die aufrechte oder leicht nach hinten geneigte Rückenlehne des Arbeitsstuhls abgestützt wer- den.
-
Seite 16: Wandmontage
7.4. Wandmontage Sie können das Gerät mithilfe einer Wandhalterung an der Wand montieren. Um die Montage des Gerätes an der Wand zu ermöglichen, nehmen Sie zunächst den Fuß des Gerätes ab. Lösen Sie die Arretierung, indem den Knopf (A) auf der Rückseite des Gerätes drücken. -
Seite 17: Anschließen
7.5. Anschließen AC IN~ HDMI AUDIO IN Schließen Sie die Verbindungskabel nur bei ausgeschaltetem Monitor und Computer an, um Beschädigungen und Fehlfunktionen zu vermei- den. 7.5.1. Signalkabel anschließen Stecken Sie das Signalkabel in einen der Anschlüsse am Monitor: – H D M I –... -
Seite 18: Monitorauflösung Einstellen
7.7. Monitoraufl ösung einstellen Der Monitor unterstützt die physikalischen Auflösungen, die in der Tabelle aufge- führt sind. Das Bildformat des Monitores ist 16:9. Ein verzerrungsfreies Bild erhalten Sie, wenn Sie die Auflösung 1920 x 1080 Bildpunkte wählen. Hier handelt es sich um ein natives 16:9-Bildformat. -
Seite 19: Menü
8. Menü Über das Monitormenü können Sie verschiedene Einstellungen vornehmen. Drücken Sie die Taste M E N U , um das OSD zu aktivieren. Mit den Tasten / wählen Sie die Optionen aus den Menüs. Bestätigen Sie Ihre Wahl mit der Taste M E N U . ... - Seite 20 Auswahl eines voreingestellten Farbpro- MODUS fils. LAUTSTÄRKE Lautstärke einstellen. SIGNAL QUELLE Auswahl der Bildquelle. SEITENVERHÄLTNIS Auswahl des Bildformates. Dynamischen Kontrast ein- oder aus- schalten. Zurücksetzen des Gerätes auf Werksein- ZURÜCKSETZEN stellungen. Energiesparmodus ECO ein-und aus- schalten. Ist die Funktion aktiviert, schaltet das Ge- AUTOM.
-
Seite 21: Stromspareinrichtungen
9. Stromspareinrichtungen Dieser Monitor schaltet in verschiedene Stromsparzustände, die vom jeweiligen Rechner / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anfor- derungen zur Reduzierung des Energieverbrauchs. Der Monitor unterstützt die folgenden Arten von Stromsparmodi: Leistung Farbe der Bereitschaft Status (Nennwert) Betriebsanzeige (ca.) <... -
Seite 22: Fehlerhafte Farbdarstellung; Bild Ist Zu Hell/Zu Dunkel
10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel • Überprüfen Sie die Farbeinstellungen im Menü des Monitores oder im Betriebs- system des Rechners. 11. Reinigung • Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. • Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel . •... -
Seite 23: Pixelfehler Bei Tft-Monitoren
11.1. Pixelfehler bei TFT-Monitoren Trotz modernster Fertigung kann es auf 5 Pixel Grund der hochkomplexen Technik in selte- nen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen. Zeilen Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, Pixel kommen insgesamt ca. -
Seite 24: Entsorgung
12. Entsorgung VERPACKUNG Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. GERÄT Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dür- fen nicht im normalen Hausmüll entsorgt werden. -
Seite 25: Technische Daten
13. Technische Daten Gerät Modell P52727 (MD 20027) Nennspannung 100-240 V ~ 50/60 Hz 1,0 A Standby: < 0,5 W Leistungsaufnahme Betrieb: < 60 W (max.) Bild Bildgröße 68,6 cm (27”), TFT mit LED-Backlight Seitenverhältnis 16:9 Auflösung 1.920 x 1.080 Pixel Helligkeit 250 cd/m²... -
Seite 26: Produktdatenblatt
13.1. Produktdatenblatt Gemäß Verordnung 1062/2010 Modell P52727 (MD 20027) 3002 9995 Energieeffizienzklasse Sichtbare Bildgröße (diagonal, ca.) (cm/Zoll) 68,6 / 27 Durchschnittlicher Stromverbrauch im eingeschalteten Zustand (Watt) Jährlicher Energieverbrauch (kWh/Jahr) Standby-Stromverbrauch (Watt) 0,24 Stromverbrauch im ausgeschalteten Zustand (Watt) Display-Auflösung (px) 1.920 x 1.080 Wandhalterung nicht im Lieferumfang enthalten. -
Seite 27: Serviceinformationen
Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service Community unter http://community.medion.com. • Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung. -
Seite 28: Impressum
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kon-... -
Seite 29: Datenschutzerklärung
16. Datenschutzerklärung Sehr geehrter Kunde! Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Ver- antwortlicher Ihre personenbezogenen Daten verarbeiten. In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieb- lichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D –... - Seite 30 MEDION AG 45092 Essen Deutschland Hotline: 0201 22099-222 Fax: 0201 22099-290 (Es entstehen keine zusätzlichen Kosten zu den jeweiligen Gebühren des Telefonanbieters.) Bitte benutzen Sie das Kontaktformular unter: www.medion.com/contact www.medion.de MSN 3002 9995...
