Inhaltsverzeichnis
Verwandte Anleitungen für Medion P55850
Inhaltszusammenfassung für Medion P55850

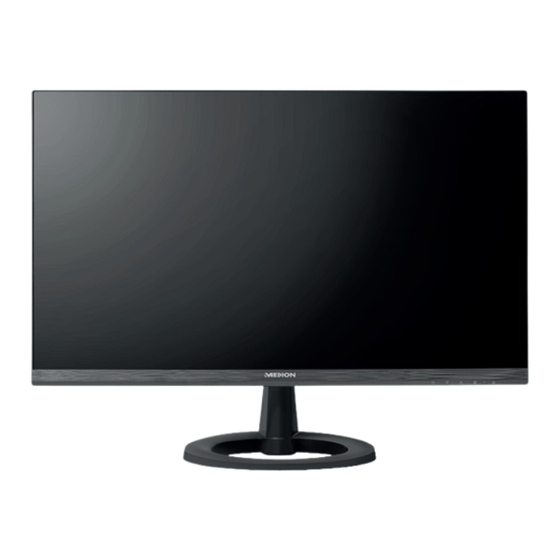

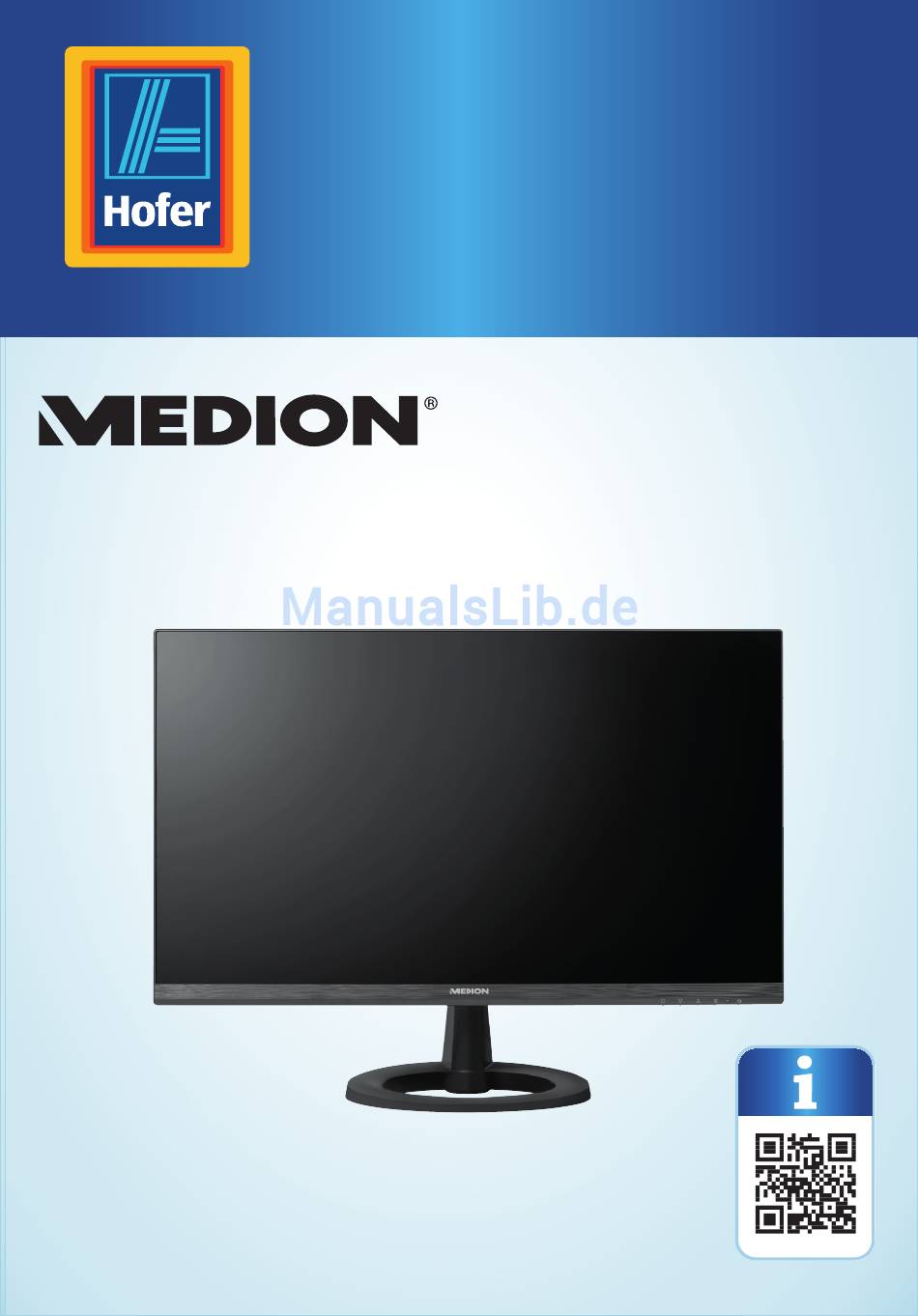

- Seite 1 Da bin ich mir sicher. 60,5 CM (23,8“) LED-BACKLIGHT MONITOR P55850 Q Q Q Q R R R R R R R R R R R R R R R R R R R R R R R R R R R R...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Anga- ben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinder- leicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafi... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..................4 Geräteteile ..................6 Zu dieser Bedienungsanleitung ............. 7 Zeichenerklärung ................. 7 Bestimmungsgemäßer Gebrauch ..........8 Konformitätsinformation ............... 9 Sicherheitshinweise ................ 9 Betriebssicherheit ................. 9 Aufstellungsort ..................10 Reparatur ....................11 Umgebungstemperatur ..............11 Stromversorgung .................12 Lieferumfang ..................14 Inbetriebnahme ................15 Vor dem Anschluss des Bildschirms ..........15 Montage des Fußes ................15 Aufstellen ....................16 Anschließen ..................18... - Seite 5 POWER IN 11 12...
-
Seite 6: Geräteteile
Geräteteile Öffnen / Schließen des Menüs • + gedrückt halten: Sperren/Entsperren der Ein-/Standby-Taste • + gedrückt halten: Sperren/Entsperren der Menü-Taste • Um die Sperrung zu aktivieren/deaktivieren halten Sie die Tasten gedrückt, bis der angezeigte Balken komplett von links nach rechts gewandert ist. Eine Mel- dung erscheint auf dem Bildschirm. -
Seite 7: Zu Dieser Bedienungsanleitung
Zu dieser Bedienungsanleitung Zu dieser Bedienungsanleitung Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus. -
Seite 8: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, deren Anschlüsse und Bildaufl ösungen mit den hier angegebenen tech- nischen Daten des TFT Monitors übereinstimmen. Jede andere Ver- wendung ist nicht bestimmungsgemäß. -
Seite 9: Konformitätsinformation
Konformitätsinformation Konformitätsinformation Hiermit erklärt Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grund- legenden Anforderungen und den übrigen einschlägigen Bestimmungen befi ndet: • EMV-Richtlinie 2014/30/EU • Niederspannungsrichtlinie 2014/35/EU • Öko-Design Richtlinie 2009/125/EG Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß... -
Seite 10: Aufstellungsort
Sicherheitshinweise GEFAHR! Verletzungsgefahr! Bei übermäßigem Druck auf das Display besteht die Gefahr, dass es bricht! − Packen Sie die geborstenen Teile mit Schutzhandschuhen ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. − Waschen Sie anschließend Ihre Hände mit Seife, da nicht aus- zuschließen ist, dass Chemikalien austreten können. -
Seite 11: Reparatur
Sicherheitshinweise • Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein. • Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrations freien Unterlage, um ein Herunterfallen des Bildschirms zu ver meiden. -
Seite 12: Stromversorgung
Sicherheitshinweise • Im ausgeschalteten Zustand kann der Bildschirm bei -20 °C bis +60 °C gelagert werden. GEFAHR! Stromschlaggefahr! Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Bild- schirms kommen, die einen elektrischen Kurzschluss verursachen kann. − Warten Sie nach einem Transport des Bildschirms solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. - Seite 13 Sicherheitshinweise GEFAHR! Stromschlaggefahr! Im Inneren des Bildschirms befi nden sich stromführende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes. − Öffnen Sie niemals das Gehäuse des Bildschirms und führen Sie keine Gegenstände durch die Schlitze und Öffnun gen ins Innere des Bildschirms! •...
-
Seite 14: Lieferumfang
Lieferumfang Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Bildschirm haben Sie erhalten: • Bildschirm • HDMI-Kabel •... -
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Vor dem Anschluss des Bildschirms Es kann vorkommen, dass Ihr bisheriger Bildschirm eine physikalische Aufl ösung un- terstützt, die von Ihrem neuen Bildschirm nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Bildschirms zunächst kein korrektes Bild. −... -
Seite 16: Aufstellen
Inbetriebnahme Aufstellen Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dun- kel-Kontraste, um Ihre Augen zu schonen. Der Monitor soll niemals in unmittelbarer Nähe der Fenster stehen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleuchtet ist. Diese Helligkeit erschwert die Anpassung der Augen an den dunkleren Monitor. - Seite 17 Inbetriebnahme 50 - 60 cm 40 - 45° 90° • Allgemein – Verändern Sie häufi g (ca. alle 20-30 Minuten) Ihre Haltung, und legen Sie häufi g Pausen ein, um Ermüdungen zu vermeiden. • Rücken – Beim Sitzen am Arbeitsplatz muss der Rücken durch die aufrechte oder leicht nach hinten geneigte Rückenlehne des Arbeitsstuhls abgestützt werden.
-
Seite 18: Anschließen
Inbetriebnahme Anschließen Schließen Sie die Verbindungskabel nur bei ausgeschaltetem Bildschirm und Computer an, um Beschädigungen und Fehlfunktionen zu vermeiden. Signalkabel anschließen − Stecken Sie das Signalkabel in einen der Anschlüsse D P , H D M I oder D V I am Bildschirm und in die passenden Anschlüsse am Rechner. -
Seite 19: Bildschirmaufl Ösung Einstellen
Inbetriebnahme Bildschirmaufl ösung einstellen Der Bildschirm unterstützt die physikalischen Aufl ösungen, die in der Tabelle aufge- führt sind. Das Bildformat des Bildschirmes ist 16:9. Ein verzerrungsfreies Bild erhalten Sie, wenn Sie die Aufl ösung 2.560 x 1.440 Bildpunkte wählen. Hier handelt es sich um ein natives 16:9-Bildformat. -
Seite 20: Menü
Menü Menü Über das Bildschirmmenü können Sie verschiedene Einstellungen vornehmen. − Drücken Sie die Taste , um das OSD zu aktivieren. − Mit den Tasten / wählen Sie die Optionen aus den Menüs. − Bestätigen Sie Ihre Wahl mit der Taste −... - Seite 21 Menü WARM Warme Farbdarstellung des Bildes Ausgeglichene Farbdarstellung des NORMAL Bildes KÜHL Kühle Farbdarstellung des Bildes FARBE BENUTZEREIN- Individuelle Einstellung der Farben STELLUNG Auswahl eines voreingestellten BILD-MODUS Farbprofi ls SPRACHE Auswahl der Menüsprache OSD H.LAGE Position des Menüs im Bild OSD V.LAGE Menühintergrund ein- oder ausblenden EINSTELLUNGEN...
-
Seite 22: Stromspareinrichtungen
Stromspareinrichtungen Stromspareinrichtungen Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Rechner / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anfor- derungen zur Reduzierung des Energieverbrauchs. Der Bildschirm unterstützt die folgenden Arten von Stromsparmodi: Leistung Farbe der Status Bereitschaft (ca.) (Nennwert) Betriebsanzeige <... -
Seite 23: Fehlerhafte Farbdarstellung; Bild Ist Zu Hell/Zu Dunkel
Reinigung Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel • Überprüfen Sie die Farbeinstellungen im Menü des Bildschirmes oder im Be- triebssystem des Rechners. Reinigung • Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. • Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel . -
Seite 24: Pixelfehler Bei Bildschirmen
Pixelfehler bei Bildschirmen Pixelfehler bei Bildschirmen Bei Aktiv Matrix TFTs mit einer Aufl ösung von 5 Pixel 2.560 x 1.440 Pixeln, welche sich aus je drei Sub- Pixeln (rot, grün, blau) zusammensetzen, kom- men insgesamt ca. 11,05 Mio. Ansteuertransistoren Zeilen zum Einsatz. -
Seite 25: Energy Star
Energy Star Energy Star Dieser Monitor ist ENERGY STAR®-konform. MEDION versichert als ENERGY STAR®- Partner, dass dieses Gerät den ENERGY STAR®- Richtlinien zur Optimierung des Strom- verbrauchs entspricht. Recycling und Entsorgung Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Service. -
Seite 26: Technische Daten
Technische Daten Technische Daten Gerät Modell P55850 (MD 20850) Nennspannung 100-240 V ~ 50/60 Hz 0,8 A Leistungsaufnahme Standby: < 0,5 W Betrieb: < 30 W (max.) Audioausgabe 2 x 2 W max. über Lautsprecher Bild Bildschirmgröße 60,5 cm (23,8”), TFT mit LED-Backlight Seitenverhältnis... -
Seite 27: Produktdatenblatt
Ohne Fuß: ca. 540 x 322 x 44 mm Wandmontage Vesa Standard, Lochabstand 100 x 100 mm Produktdatenblatt Gemäß Verordnung 1062/2010 Modell P55850 (MD 20850) 3002 3614 Energieeffi zienzklasse Sichtbare Bildschirmgröße (diagonal, ca.) (cm/Zoll) 60,5 / 23,8 Durchschnittlicher Stromverbrauch im eingeschalteten Zustand (Watt) Jährlicher Energieverbrauch (kWh/Jahr) -
Seite 28: Impressum
Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medion.com/at/service/start/ zum Download zur Verfügung. Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden. - Seite 29 Da bin ich mir sicher. VERTRIEBEN DURCH: MEDION AG AM ZEHNTHOF 77 45307 ESSEN DEUTSCHLAND KUNDENDIENST 67579 0810 - 00 10 48 Hotline: 0,10 €/Min. www.medion.at JAHRE MODELL: GARANTIE 11/2017 MD 20850...
