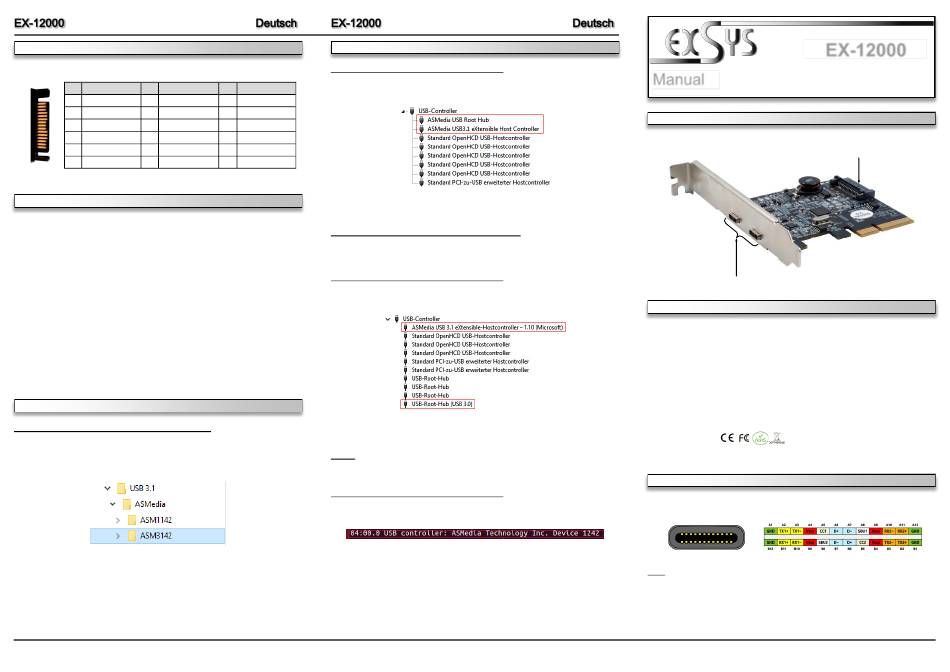

Exsys EX-12000 Anleitung Seite 2
ANSCHLÜSSE
J1:
Pin
Belegung
Pin
Belegung
1
3.3 Volt (Orange)
7
5 Volt (pre-charge)
2
3.3 Volt (Orange)
8
5 Volt (Rot)
3
3.3 Volt (pre-charge)
9
5 Volt (Rot)
4
Ground (Schwarz)
10
Ground (Schwarz)
5
Ground (Schwarz)
11
Reserviert
6
Ground (Schwarz)
12
Ground (Schwarz)
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-12000 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-
boards! (siehe Anschlüsse J1)
4.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-12000
vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-
12000 korrekt eingesteckt ist und das kein Kurzschluss entsteht.
5.
Danach befestigen Sie die EX-12000 mit einer Schraube am Gehäuse.
6.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003/ 2008/ 2012
Windows erkennt beim Start einen neuen „USB (Universal Serial Bus)-Controller". Legen Sie
nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie das
„setup.exe" welches sich im Ordner „ASM3142" befindet (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Pin
Belegung
13
12 Volt (pre-charge)
14
12 Volt (Gelb)
15
12 Volt (Gelb)
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Windows 8.x/ 10/ Server 2012 R2/ 2016/ 2019
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12000 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Linux
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12000 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Jetzt müssten Sie folgenden Eintrag sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
LAYOUT
DESCRIPTION & TECHNICAL INFORMATION
The EX-12000 is a plug & play high-speed USB 3.2 (Gen2) expansion card for the PCI-Express
Bus. The EX-12000 provides 2 external ports with 3A power. There support the full power of 3A
at the two external ports, without the extra power from the PC power supply. It uses data trans-
fer rates up to 10Gbit/s. The EX-12000 design fully utilize the ASMedia chipset, which repre-
sents the latest in super speed+ USB 3.2 interface technology. In combination with the fast PCI-
Express Bus it provides a secure and very high data transfer on each single port. It supports all
PCI-Express slots x4 to x16. It supports all USB connections from 1.1 to 3.2.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
P1 & P2:
Note!
By dual assignment of the pins, the USB Type-C plug can be plugged into the port on
both sides.
3
EX-12000
Manual
Vers. 1.0 / 05.05.21
J1: SATA 15 pin Power connector
from the PC Power Supply
P1 & P2: 2x USB 3.2 (Gen2) C-Port
PCI-Express x4 to x16
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux
2x USB 3.2 (Gen2) C-Port, 1x SATA 15 Pin
EX-12000, Low Profile Bracket, Driver CD, Manual
4
