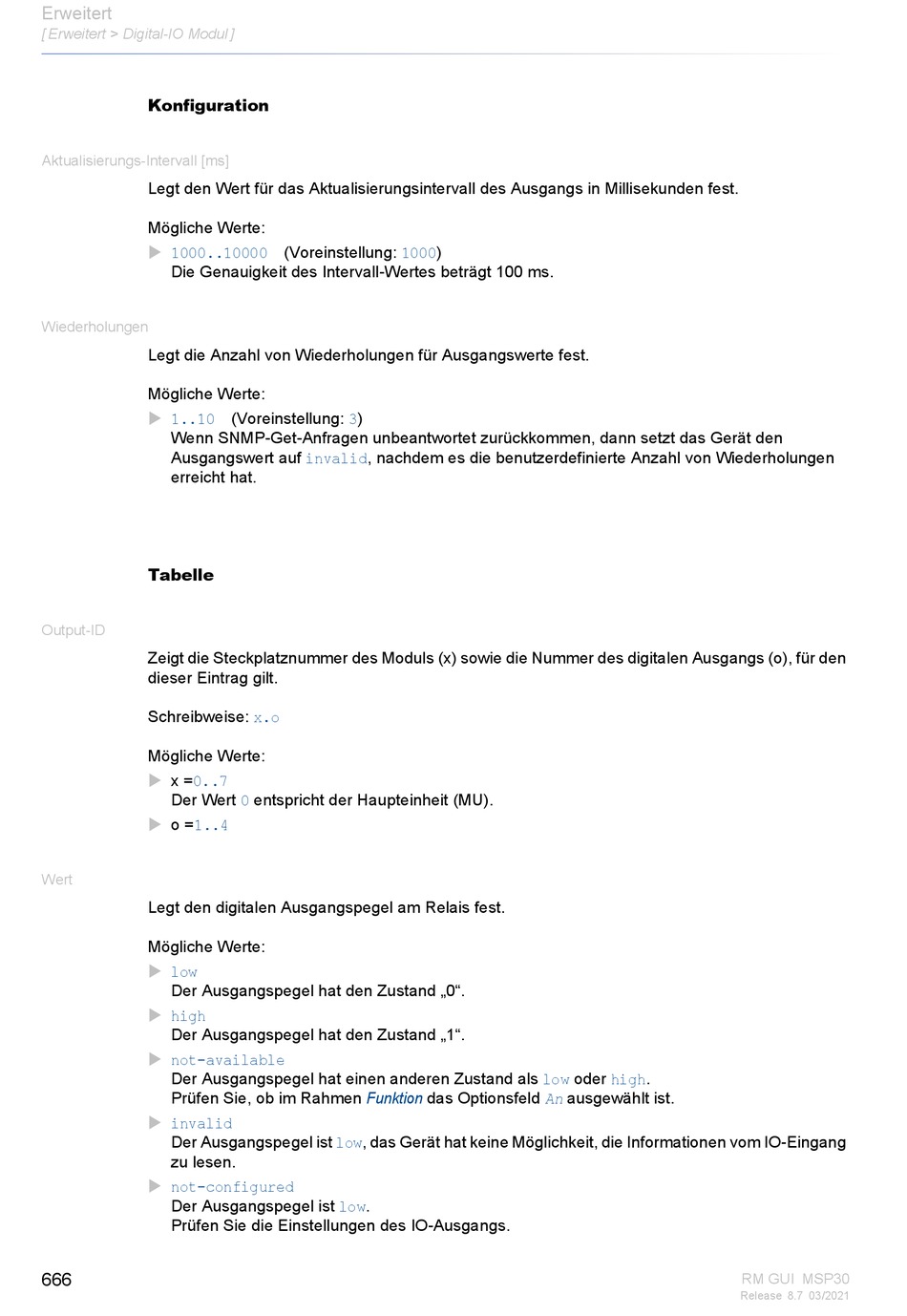

[ Erweitert > Digital-IO Modul ]
Konfiguration
Aktualisierungs-Intervall [ms]
Legt den Wert für das Aktualisierungsintervall des Ausgangs in Millisekunden fest.
Mögliche Werte:
1000..10000
Die Genauigkeit des Intervall-Wertes beträgt 100 ms.
Wiederholungen
Legt die Anzahl von Wiederholungen für Ausgangswerte fest.
Mögliche Werte:
1..10
Wenn SNMP-Get-Anfragen unbeantwortet zurückkommen, dann setzt das Gerät den
Ausgangswert auf invalid, nachdem es die benutzerdefinierte Anzahl von Wiederholungen
erreicht hat.
Tabelle
Output-ID
Zeigt die Steckplatznummer des Moduls (x) sowie die Nummer des digitalen Ausgangs (o), für den
dieser Eintrag gilt.
Schreibweise:
Mögliche Werte:
x
=0..7
Der Wert
o
=1..4
Wert
Legt den digitalen Ausgangspegel am Relais fest.
Mögliche Werte:
low
Der Ausgangspegel hat den Zustand „0".
high
Der Ausgangspegel hat den Zustand „1".
not-available
Der Ausgangspegel hat einen anderen Zustand als
Prüfen Sie, ob im Rahmen
invalid
Der Ausgangspegel ist low, das Gerät hat keine Möglichkeit, die Informationen vom IO-Eingang
zu lesen.
not-configured
Der Ausgangspegel ist low.
Prüfen Sie die Einstellungen des IO-Ausgangs.
666
(Voreinstellung: 1000)
(Voreinstellung: 3)
x.o
0
entspricht der Haupteinheit (MU).
Funktion
low
oder high.
das Optionsfeld
ausgewählt ist.
An
RM GUI MSP30
Release 8.7 03/2021
