2-Switch-Kopplung
RM

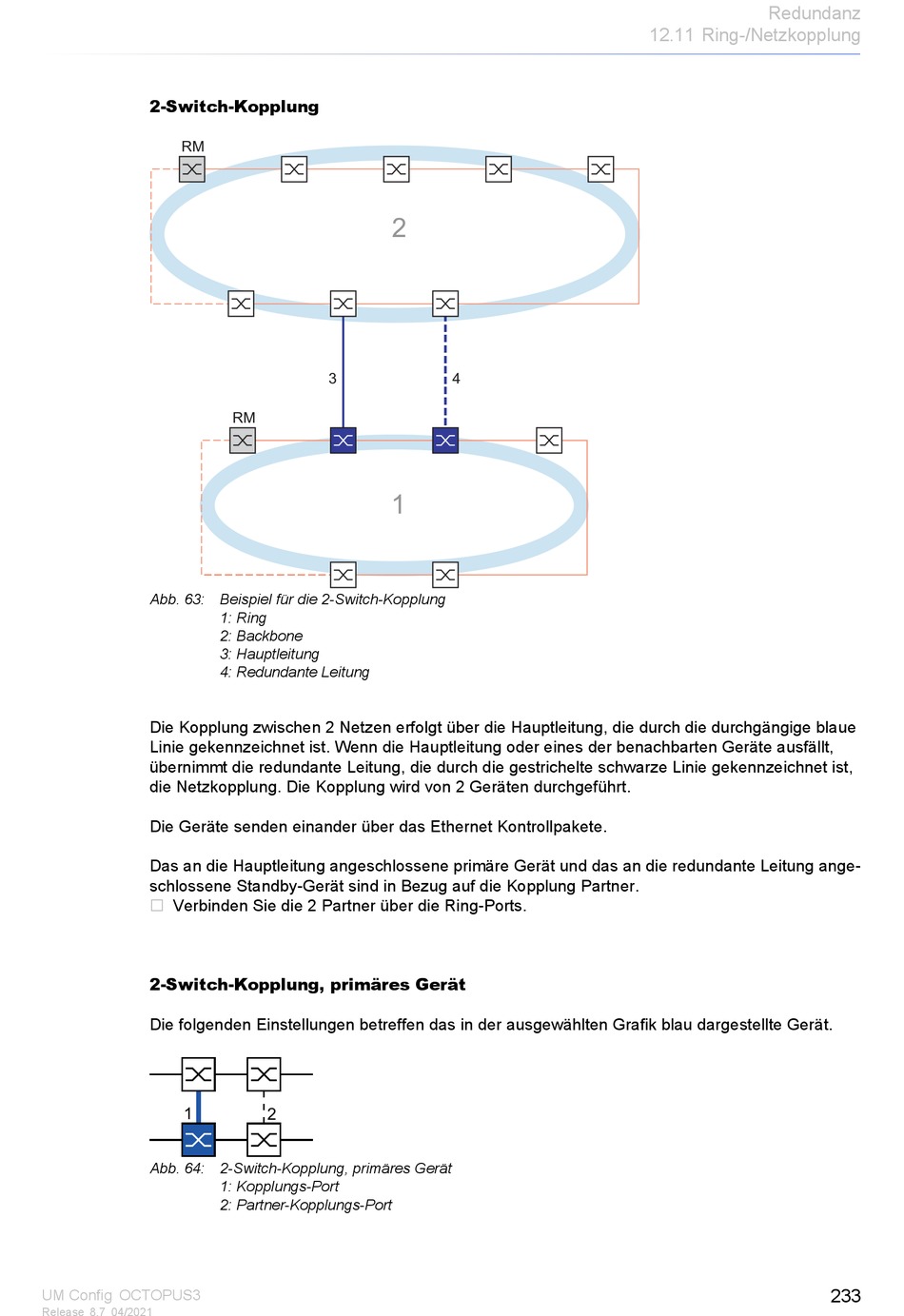

Abb. 63: Beispiel für die 2-Switch-Kopplung
Die Kopplung zwischen 2 Netzen erfolgt über die Hauptleitung, die durch die durchgängige blaue
Linie gekennzeichnet ist. Wenn die Hauptleitung oder eines der benachbarten Geräte ausfällt,
übernimmt die redundante Leitung, die durch die gestrichelte schwarze Linie gekennzeichnet ist,
die Netzkopplung. Die Kopplung wird von 2 Geräten durchgeführt.
Die Geräte senden einander über das Ethernet Kontrollpakete.
Das an die Hauptleitung angeschlossene primäre Gerät und das an die redundante Leitung ange-
schlossene Standby-Gerät sind in Bezug auf die Kopplung Partner.
Verbinden Sie die 2 Partner über die Ring-Ports.

2-Switch-Kopplung, primäres Gerät
Die folgenden Einstellungen betreffen das in der ausgewählten Grafik blau dargestellte Gerät.
1
Abb. 64: 2-Switch-Kopplung, primäres Gerät
UM Config OCTOPUS3
Release 8.7 04/2021
3
RM
1: Ring
2: Backbone
3: Hauptleitung
4: Redundante Leitung
2
1: Kopplungs-Port
2: Partner-Kopplungs-Port
2
4
1
Redundanz
