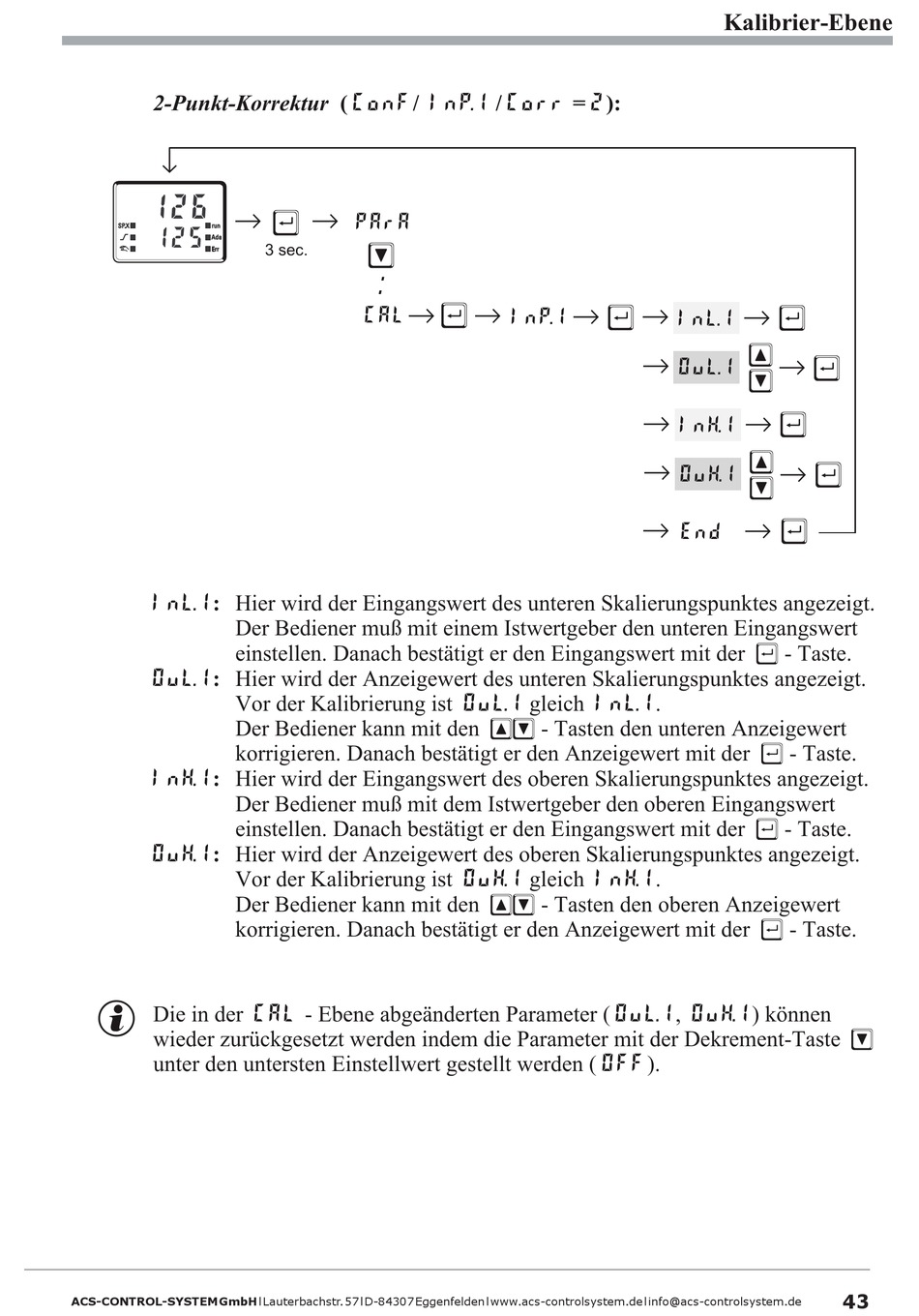

2-Punkt-Korrektur ( ConF/ InP. 1 / Corr = 2):
126
SP.X run
125
Ada
Err
InL. 1 : Hier wird der Eingangswert des unteren Skalierungspunktes angezeigt.
Der Bediener muß mit einem Istwertgeber den unteren Eingangswert
einstellen. Danach bestätigt er den Eingangswert mit der Ù - Taste.
OuL. 1 : Hier wird der Anzeigewert des unteren Skalierungspunktes angezeigt.
Vor der Kalibrierung ist OuL. 1 gleich InL. 1 .
Der Bediener kann mit den ÈÌ - Tasten den unteren Anzeigewert
korrigieren. Danach bestätigt er den Anzeigewert mit der Ù - Taste.
InH. 1 : Hier wird der Eingangswert des oberen Skalierungspunktes angezeigt.
Der Bediener muß mit dem Istwertgeber den oberen Eingangswert
einstellen. Danach bestätigt er den Eingangswert mit der Ù - Taste.
OuH. 1 : Hier wird der Anzeigewert des oberen Skalierungspunktes angezeigt.
Vor der Kalibrierung ist OuH. 1 gleich InH. 1 .
Der Bediener kann mit den ÈÌ - Tasten den oberen Anzeigewert
korrigieren. Danach bestätigt er den Anzeigewert mit der Ù - Taste.
g
Die in der CAL - Ebene abgeänderten Parameter ( OuL. 1 , OuH. 1 ) können
wieder zurückgesetzt werden indem die Parameter mit der Dekrement-Taste Ì
unter den untersten Einstellwert gestellt werden ( OFF).
KS4x-1
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
r r
Ù
PArA
3 sec.
Ì
:
r Ù r
CAL
r r
Ù
InP. 1
InL. 1
r
OuL. 1
r
InH. 1
r
OuH. 1
r
End
43
Kalibrier-Ebene
r Ù
È
r Ù
Ì
r Ù
È
r Ù
Ì
r Ù
Offset-Korrektur
