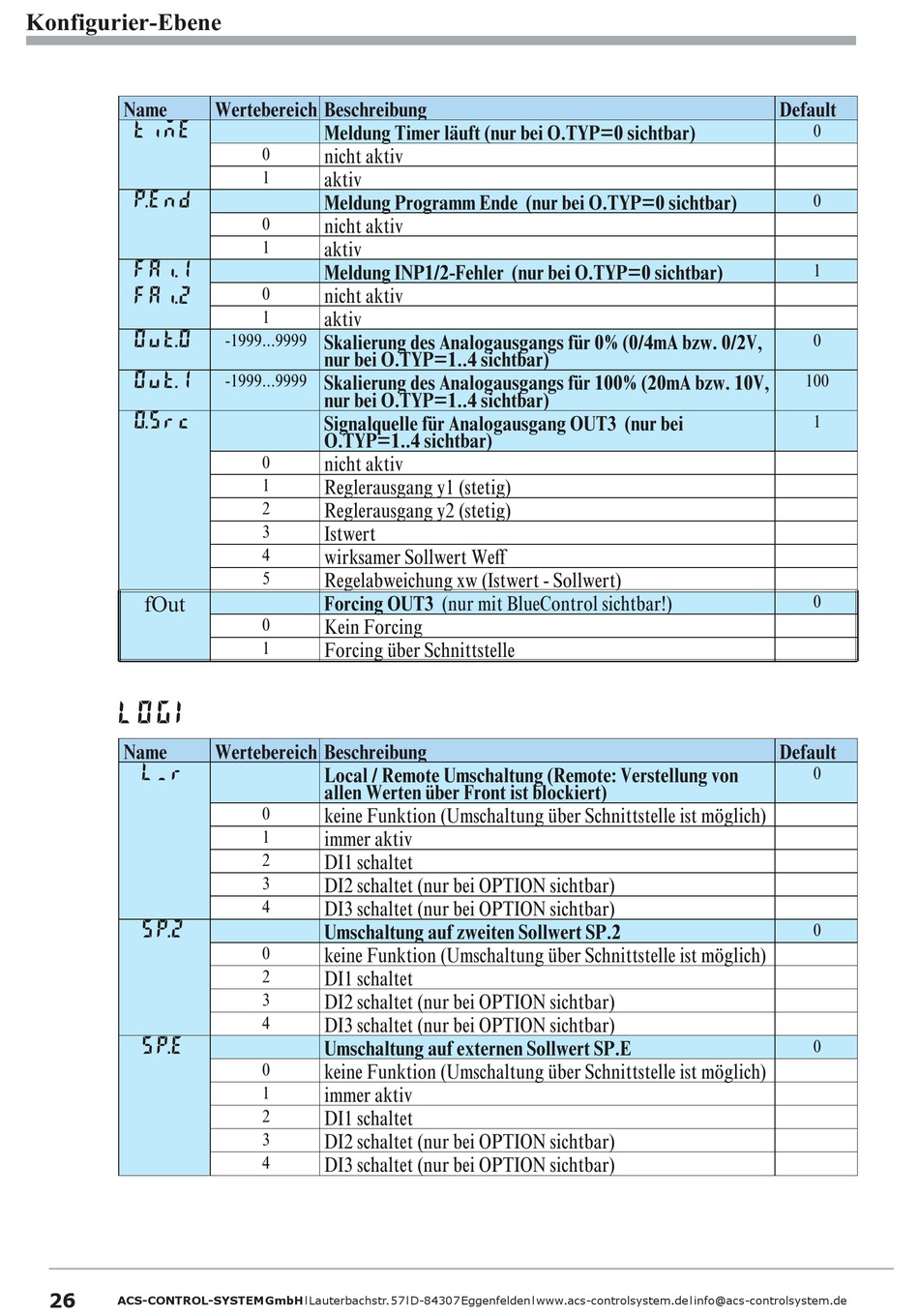

Konfigurier-Ebene
Name
timE
P. E nd
FAi. 1
FAi. 2
Out. 0
Out. 1
O. S rc
fOut
LOGI
Name
L_r
SP. 2
SP. E
Konfigurationen
26
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
Wertebereich Beschreibung
Meldung Timer läuft (nur bei O.TYP=0 sichtbar)
0 nicht aktiv
1 aktiv
Meldung Programm Ende (nur bei O.TYP=0 sichtbar)
0 nicht aktiv
1 aktiv
Meldung INP1/2-Fehler (nur bei O.TYP=0 sichtbar)
0 nicht aktiv
1
aktiv
-1999...9999 Skalierung des Analogausgangs für 0% (0/4mA bzw. 0/2V,
nur bei O.TYP=1..4 sichtbar)
-1999...9999 Skalierung des Analogausgangs für 100% (20mA bzw. 10V,
nur bei O.TYP=1..4 sichtbar)
Signalquelle für Analogausgang OUT3 (nur bei
O.TYP=1..4 sichtbar)
0
nicht aktiv
1
Reglerausgang y1 (stetig)
2
Reglerausgang y2 (stetig)
3
Istwert
4
wirksamer Sollwert Weff
5 Regelabweichung xw (Istwert - Sollwert)
Forcing OUT3 (nur mit BlueControl sichtbar!)
0 Kein Forcing
1 Forcing über Schnittstelle
Wertebereich Beschreibung
Local / Remote Umschaltung (Remote: Verstellung von
allen Werten über Front ist blockiert)
0 keine Funktion (Umschaltung über Schnittstelle ist möglich)
1 immer aktiv
2 DI1 schaltet
3 DI2 schaltet (nur bei OPTION sichtbar)
4 DI3 schaltet (nur bei OPTION sichtbar)
Umschaltung auf zweiten Sollwert SP.2
0 keine Funktion (Umschaltung über Schnittstelle ist möglich)
2 DI1 schaltet
3 DI2 schaltet (nur bei OPTION sichtbar)
4 DI3 schaltet (nur bei OPTION sichtbar)
Umschaltung auf externen Sollwert SP.E
0 keine Funktion (Umschaltung über Schnittstelle ist möglich)
1 immer aktiv
2 DI1 schaltet
3 DI2 schaltet (nur bei OPTION sichtbar)
4 DI3 schaltet (nur bei OPTION sichtbar)
