Parameter-Ebene

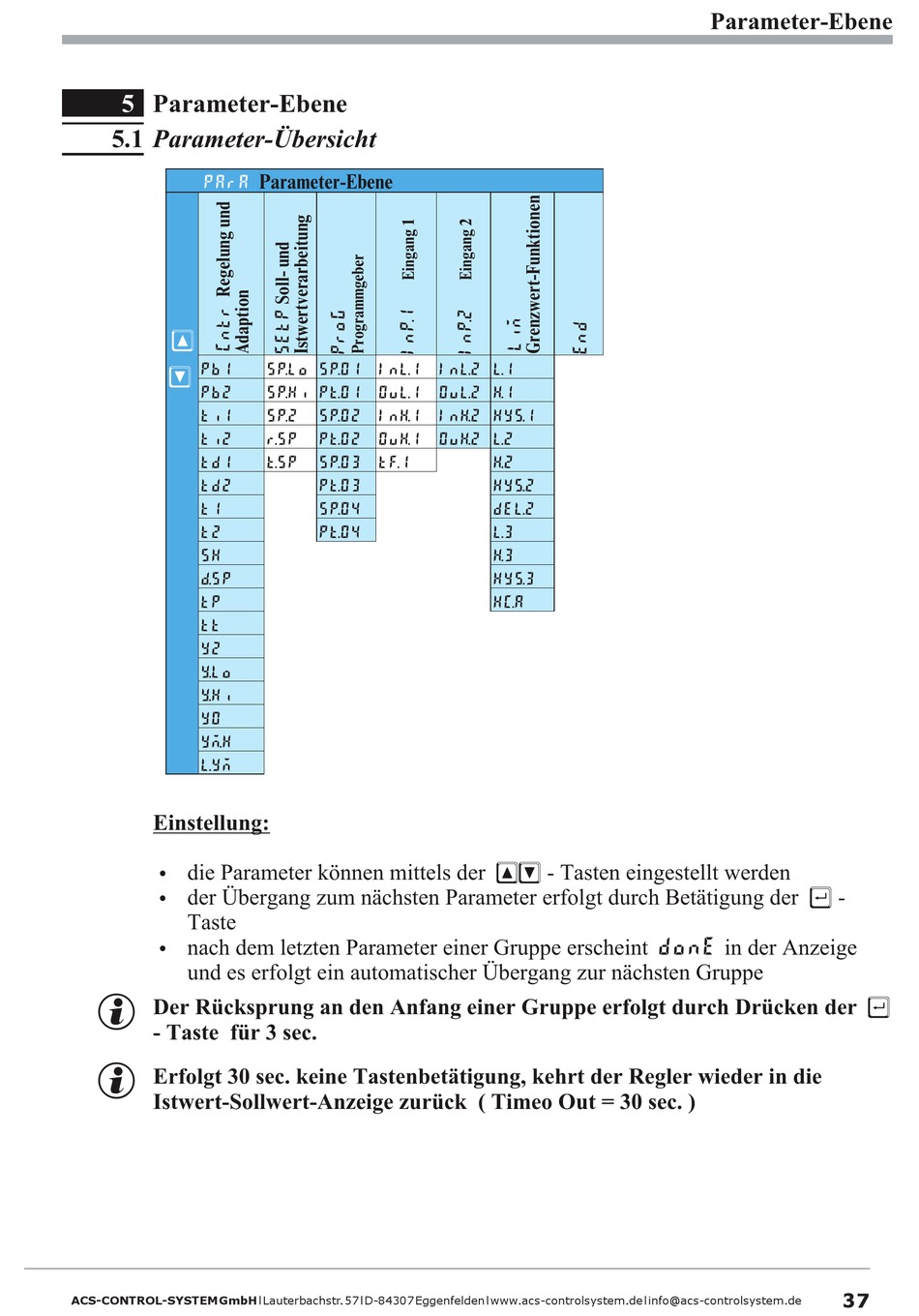

5.1 Parameter-Übersicht
PArA
È
Pb1
Ì
Pb2
ti1
ti2
td1
td2
t1
t2
SH
d. S P
tP
tt
Y2
Y. L o
Y. H i
Y0
Ym. H
L. Y m
Einstellung:
w die Parameter können mittels der ÈÌ - Tasten eingestellt werden
w der Übergang zum nächsten Parameter erfolgt durch Betätigung der Ù -
Taste
w nach dem letzten Parameter einer Gruppe erscheint donE in der Anzeige
und es erfolgt ein automatischer Übergang zur nächsten Gruppe
g
Der Rücksprung an den Anfang einer Gruppe erfolgt durch Drücken der Ù
- Taste für 3 sec.
g
Erfolgt 30 sec. keine Tastenbetätigung, kehrt der Regler wieder in die
Istwert-Sollwert-Anzeige zurück ( Timeo Out = 30 sec. )
Bedienung KS4x-1
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
Parameter-Ebene
SP. L o SP. 0 1 InL. 1
SP. H i Pt. 0 1 OuL. 1
SP. 2 SP. 0 2 InH. 1
r. S P Pt. 0 2 OuH. 1
t. S P SP. 0 3 tF. 1
Pt. 0 3
SP. 0 4
Pt. 0 4
Inl. 2 L. 1
OuL. 2 H. 1
InH. 2 HYS. 1
OuH. 2 L. 2
H. 2
HYS. 2
dEl. 2
L. 3
H. 3
HYS. 3
HC. A
