Kalibrier-Ebene

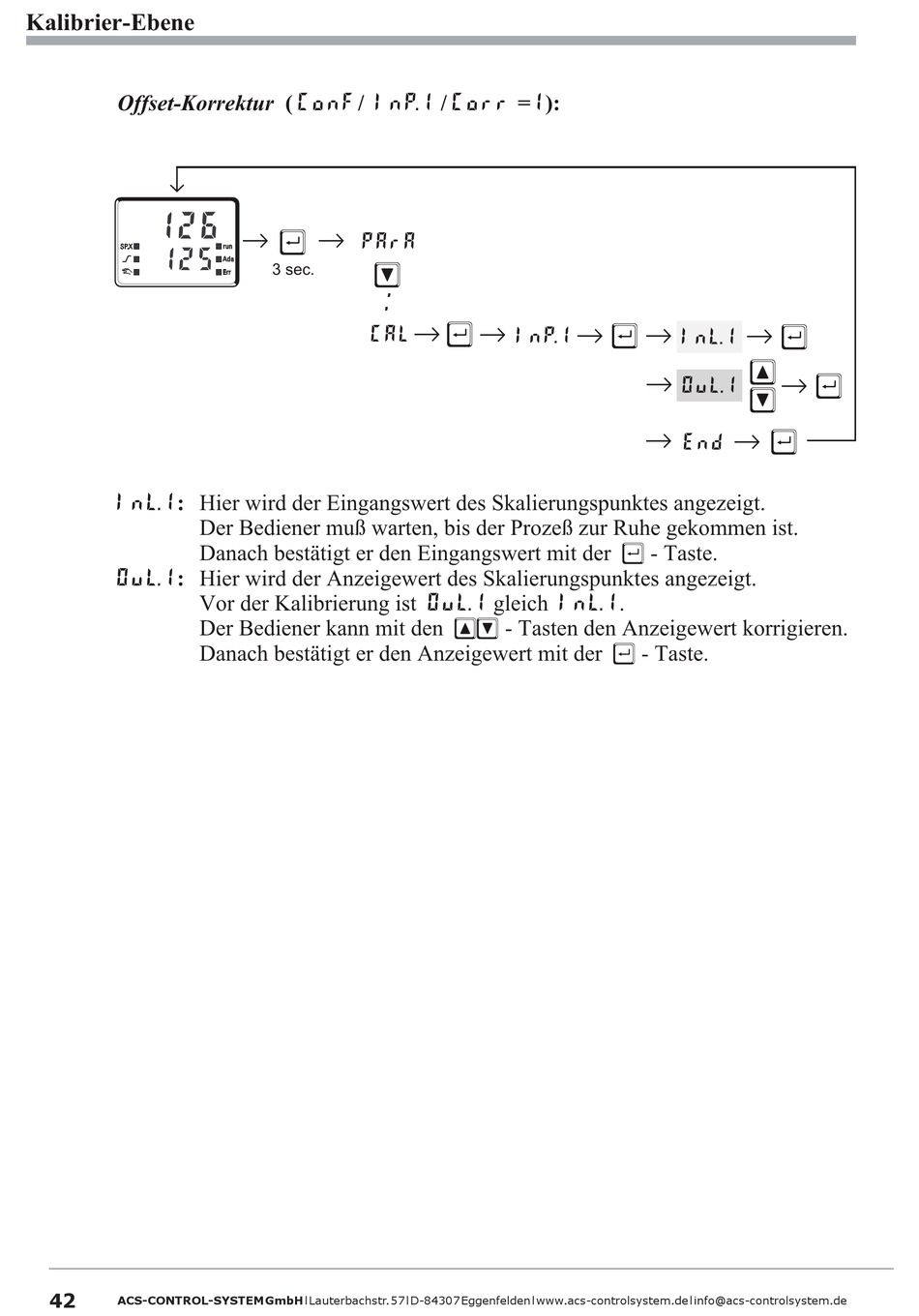

Offset-Korrektur ( ConF/ InP. 1 / Corr =1):
126
SP.X
125
InL. 1 : Hier wird der Eingangswert des Skalierungspunktes angezeigt.
OuL. 1 : Hier wird der Anzeigewert des Skalierungspunktes angezeigt.
Offset-Korrektur
42
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
r r
Ù
PArA
run
Ada
3 sec.
Err
CAL
Der Bediener muß warten, bis der Prozeß zur Ruhe gekommen ist.
Danach bestätigt er den Eingangswert mit der Ù - Taste.
Vor der Kalibrierung ist OuL. 1 gleich InL. 1 .
Der Bediener kann mit den ÈÌ - Tasten den Anzeigewert korrigieren.
Danach bestätigt er den Anzeigewert mit der Ù - Taste.
Ì
:
r Ù r
InP. 1
42
r r r Ù
Ù
InL. 1
È
r
OuL. 1
Ì
r
r Ù
End
r Ù
