Caratec Safety CS100TLA | CS100T
Twin-Kamera mit IR-Beamer
CS100TLA
Version zum Anschluss an Geräte mit zwei
Kameraeingängen und mit 20 m Anschlussleitung
Artikelnummer: CS100TLA
CS100T
Version ohne Kameraleitung
Artikelnummer: MCA29003
Hinweise zur Benutzung
Diese hochwertige Twin Farb-Kamera hilft dabei, sicher rückwärts zu fahren und den nachfolgenden Verkehr im Blick
zu behalten. Die Winkeldifferenz zwischen den beiden Kameras ist in 15° Stufen einstellbar. Die 110° Kamera zeigt
den Bereich direkt hinter dem Fahrzeug, die 90° Kamera zeigt wie ein Rückspiegel den nachfolgenden Verkehr. Die
eingebauten IR-LED erlauben auch bei schlechten Lichtverhältnissen eine gute Bilddarstellung für einen Bereich von
bis zu 10 Metern hinter dem Fahrzeug.
Trotz des robusten Gehäuses sollte diese Kamera sorgfältig behandelt werden. Zur Reinigung nur milde Reinigungs-
mittel und keinen Hochdruckreiniger verwenden. Die Kamera hat keine Bedienelemente.
Bitte entnehmen Sie Hinweise zur Bedienung der Anleitung des Monitors bzw. Navigationssystems, an das die Kamera
angeschlossen ist. Bei Verwendung einer Split oder Umschaltbox entnehmen Sie zusätzliche Hinweise bitte deren
Anleitung.
Lieferumfang
Art.-Nr.:
Art.-Nr.:
CS100TLA (
CS100TLA)
CS100T (
1x 20m Kameraleitung (MCA29004)
ohne Kameraleitung
2x Cinch Adapter 4-polig (MC029066)
ohne Adapter
1x Kamerahalter
1x 115° Kameramodul / 1x 90° Kameramodul
1x Y-Adapter 4polig (MCA29034)
2x Abdeckkappe
Montageanleitung
Befestigungsschrauben M3x10mm u. M3x12mm
Bei Rückfragen stehen wir Ihnen gerne zur Verfügung. Ihre Caratec Service-Abteilung.
|
2
3
Caratec Service Telefon: +49 6341 38095-77
Technische Daten
Twin Farb-Kamera
Sony Color CCD 1/4"
MCA29003)
automatische Tag/Nacht- Umschaltung
Nachtbeleuchtung mit 15 IR LED (bis zu 10m)
Lichtempfindlichkeit 0,01 Lux
Auflösung (Pixel): PAL:500(H)x582(V)
Blickwinkel: 110° und 90 ° diagonal
Wasser- und Systemdichtheit: IP68
Signalrauschabstand: > 48db
horizontale Auflösung: 420 TV Linien
Leistungsaufnahme max. 2W pro Kamera/
gesamt max. 4 W
Betriebstemperatur: -30°C bis + 65°C
Lagertemperatur: -40°C bis + 85°C
//
E-Mail: service@caratec.de
Montagehinweise
Die Kamera darf nicht die Funktion der Heckklappe oder Hecktüren beeinträchtigen.
Die Kamera sollte
Beachten Sie bei Bohrungen, dass keine Fahrzeugteile oder Leitungen beschädigt werden.
mittig oben an der
Fahrzeugrückseite montiert
werden, um einen guten Über-
Die Montage sollte nach Möglichkeit unter der dritten Bremsleuchte montiert werden, damit
blick zu gewährleisten. Bitte
diese die Bilddarstellung beim Bremsen nicht beeinträchtigt.
achten Sie dabei auf
folgendes:
Notwendige Bohrungen an der Fahrzeugkarosserie sind abzudichten und gegen Korrosion zu schüt-
zen. Bohrungen und Kabeldurchführungen sind fachgerecht (z.B. mit DEKASEAL 8936) abzudichten.
2
1
5

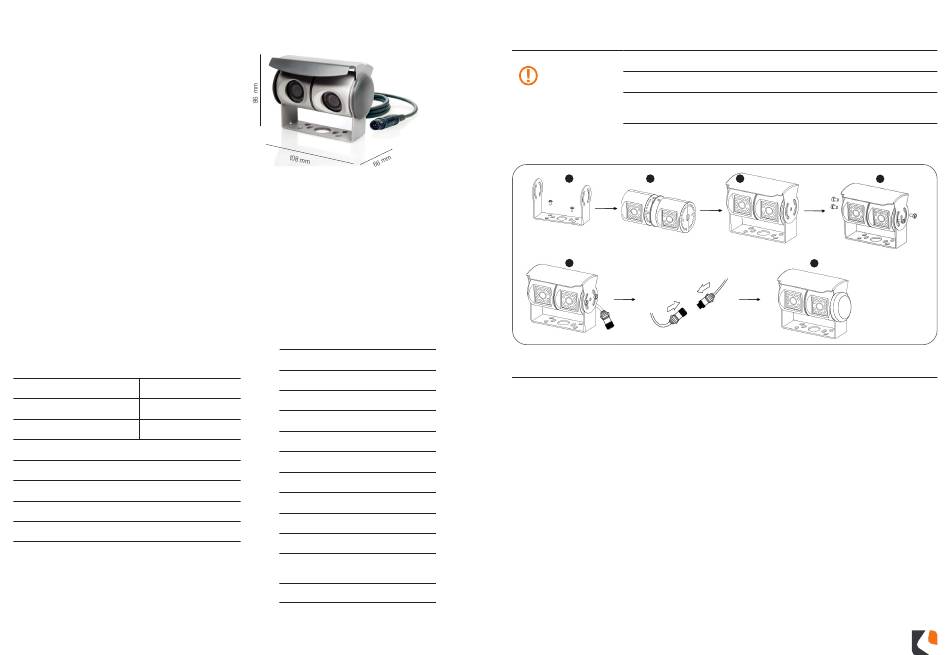

Montage
1. Befestigen Sie den Kamera-Halter fest am Fahrzeug und führen Sie die Leitung in den Fahrzeuginnenraum.
2. Justieren Sie die Kamera und verschrauben Sie diese zunächst handfest mit dem Halter und der Sonnenblende.
Bitte beachten Sie, dass die beiden Kameras in Schritten von 15° gegeneinander verdreht werden können, um so die
Sicht nach unten und die Sicht nach hinten individuell einzustellen.
3. Verbinden Sie die Kamera mit der Anschlussleitung. Sollten Sie eine andere als die vorgesehene Leitung verwen-
den, sind dafür ggf. Adapter erforderlich. Diese sind für viele Anwendungsfälle separat erhältlich.
4. Verlegen Sie die Anschlussleitung zum Monitor bzw. zur Spilt- oder Umschaltbox. Bitte achten Sie darauf, dass die
Leitung nicht beschädigt wird. Ziehen Sie nicht an der Leitung.
5. Der beiliegende Y-Adapter wird auf die Anschlussleitung aufgesteckt. Er dient dazu, das Videosignal der beiden Ka-
meras auf zwei Eingänge eines Monitors bzw. einer Split- oder Umschaltbox zu verteilen. Die Leitungen am Y-Adapter
sind mit 90° und 110° gekennzeichnet. Der Anschluss 90° (für den diagonalen Blickwinkel) ist für die Sicht nach
hinten optimiert, der Anschluss 110° für die Sicht nach unten. Verbinden Sie die Leitungen mit dem Monitor bzw. über
die Split- oder Umschaltbox mit dem Navigationssystem. Hierzu sind ggf. Adapter erforderlich. Diese sind für viele
Anwendungsfälle separat erhältlich.*
6. Prüfen Sie die Bilddarstellung auf dem Monitor bzw. dem Navigationssystem und justieren Sie ggf. die Position der
Kamera auf dem Halter. Ziehen Sie danach die Schrauben der Kamera an. Bitte stecken Sie die seitlichen Abde-
ckungen auf den Halter, um die Schrauben zu verdecken.
*Hinweise zu den Anschlüssen des Monitors bzw. Navigationssystems entnehmen Sie bitte der jeweiligen Bedie-
nungsanleitung. Verfügbare Adapter finden Sie im Internet unter www.caratec.de | Rückfahrvideo | Rubrik Zubehör.
