Rigidkopf 4: Montage Rotorkopf Mit Taumelscheibe - Heli-Professional REVOLUTION Bauanleitung

Rigidkopf 4: Montage Rotorkopf mit Taumelscheibe

4
Position
1
1
2
3
4
3
2
Heli Professional REVOLUTION
Teile-Nr./Bezeichnung
Rotorkopf vormontiert
Taumelscheibe mit Mitnehmer
vormontiert
S_133 DIN912-M3x12
S_135 DIN912-M3x16

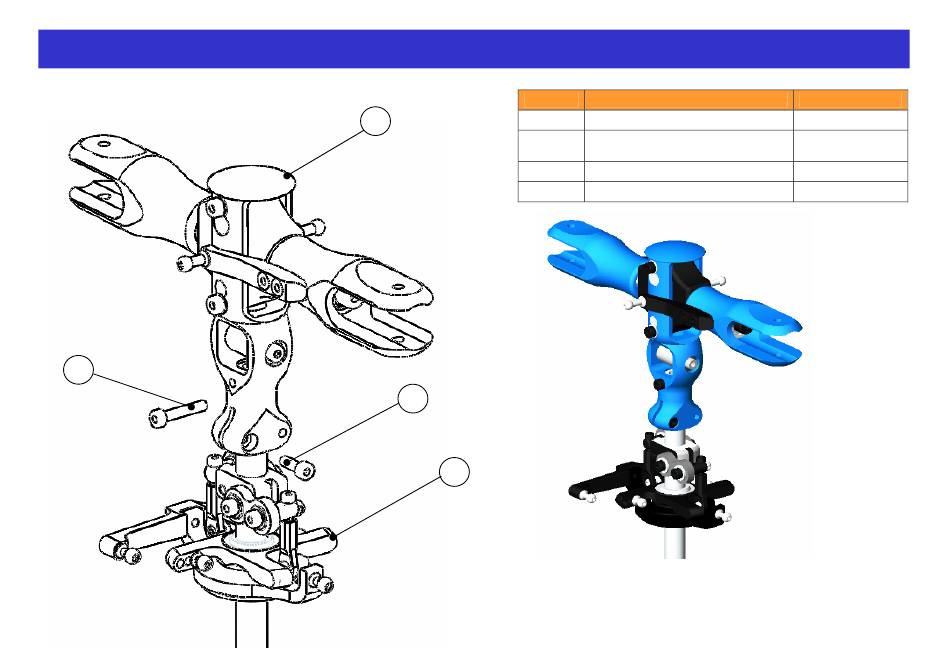

1. Den montierten Rotorkopf auf die Rotorwelle
stecken und mit der Schraube Pos. 4 durch
Zentralstück und Rotorwelle verschrauben.
2. Jetzt die 2 Schrauben Pos. 3 gemäß Zeichnung
einschrauben und gleichmäßig festziehen.
Schraubensicherungslack nicht vergessen!
Stückzahl
1
1
2
1
