Heli-Professional REVOLUTION Bauanleitung Seite 5

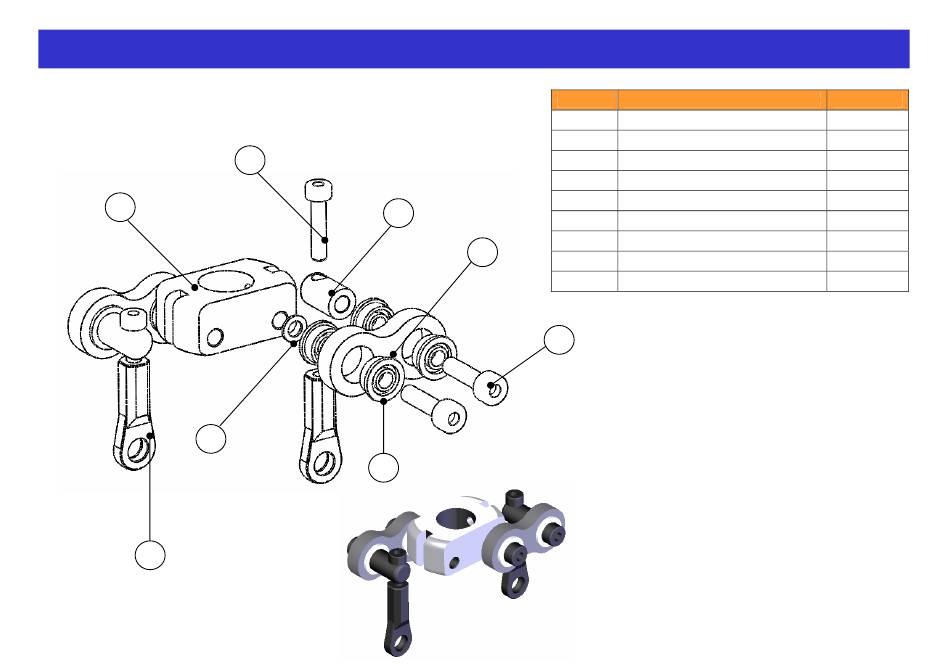

Rigidkopf 2.1: Montage Taumelscheibenmitnehmer
8
1
3
2
Position
7
6
5
4
Heli Professional REVOLUTION
Teile-Nr./Bezeichnung
1 1102.1 Mitnehmer-Mittelteil
2 2010 Kugelkopf
3 S_304 Paßscheibe 6x3,1x0,5
4 B_06 Flanschlager 7x3x3
5 S_133 DIN912-M3x12
6 1101.1 Mitnehmer-Arm
7 1100 PK-KK-Aufnahme
8 S_118 DIN912-M2,5x14
9 S_201 M3x6 Gewindestift
1. Die Kugelköpfe Pos. 2 soweit aufschrauben,
dass ca. 1 mm Abstand zu Pos. 7 ist. Die
Markierung zum Kugelbolzen hin.
2. Bei der Montage der Mitnehmer-Arme an das
Mitnehmer-Mittelteil muss eine 0,5mm
Passscheibe Nr. S_304 unterlegt werden.
3. Mit beiliegendem Gewindestift Nr. S_201 wird
das Mitnehmer-Mittelteil Nr. 1102.1 auf der
Rotorwelle geklemmt.
4. Die beiliegenden 0,1mm Passscheiben werden
bei Bedarf zwischen die Kugellager Nr. B_06
gelegt, um deren Freigängigkeit zu
gewährleisten.
5. Alle Kugellager müssen mit Epoxidharz
vorsichtig ins Carbon eingeklebt werden.
Stückzahl
1
2
2
8
4
2
2
2
1
