Heli-Professional REVOLUTION Bauanleitung Seite 2

Rigidkopf 1: Montage Servoscheiben
Heli Professional REVOLUTION
Position Teile-Nr./Bezeichnung
1 Servo
2 Servoscheibenschraube
3 Servoscheibe rund
4 1804 Kugelbolzen M2x3,5
5 S_103 Mutter M2

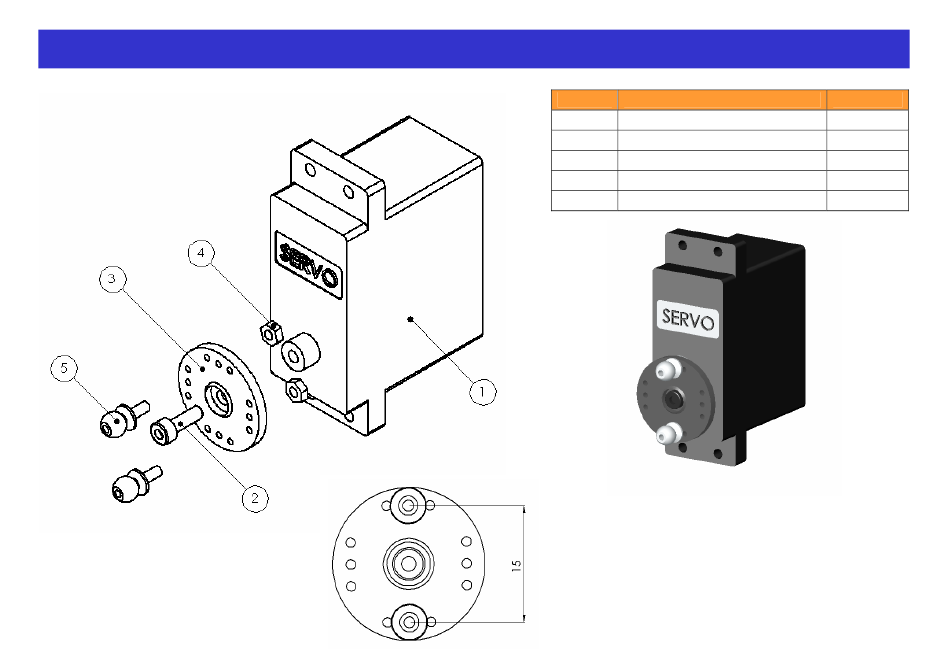

1. Servoscheibe gemäß Zeichnung montieren.
Die Kugelbolzen in die jeweils mittige Bohrung
der Servoscheibe schrauben. Der Lochabstand
der Kugelbolzen muss 15mm betragen.
Bitte Schraubensicherungslack verwenden!
2. Die Servoscheibenschraube ebenfalls mit
Loctite sichern.
3. Beim Nickservo werden wie im Handbuch
beschrieben die Kugelbolzen Nr. 1805
verwendet.
Stückzahl
1 (3x)
1 (3x)
1 (3x)
2
2
