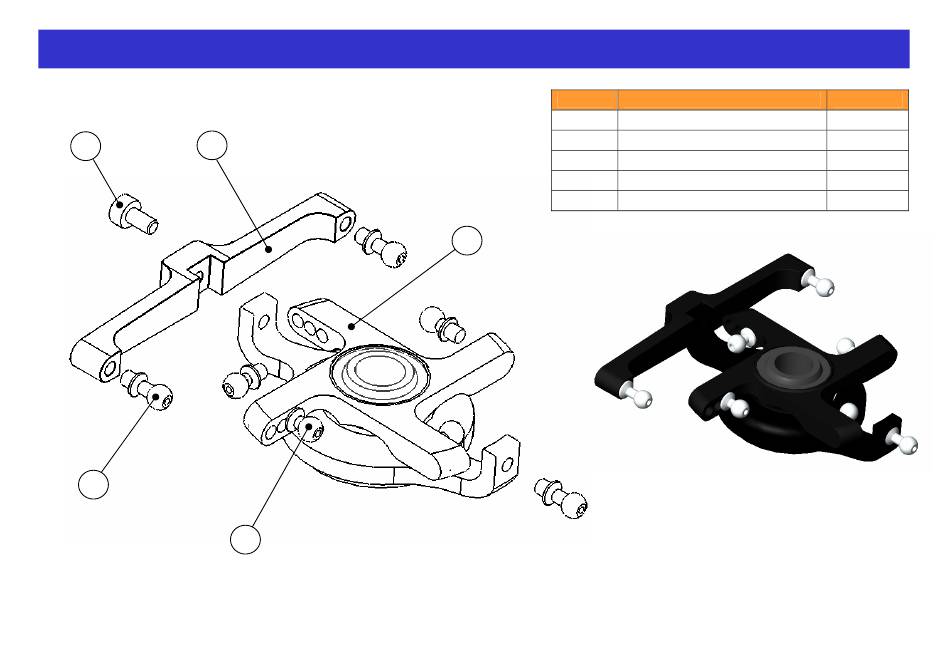

Rigidkopf 2: Montage Kugelbolzen auf der Taumelscheibe

3
5
4
2
Position
1
Heli Professional REVOLUTION
Teile-Nr./Bezeichnung
1 1104 Taumelscheibe
2 1800 Kugelbolzen M3x4,5
3 1007 Trilinkbrücke
4 1801 Kugelbolzen M3x6
5 S_130 DIN912 M3x6
2. Teile laut Zeichnung montieren.
3. Alle vier Kugelbolzen Nr. 1800 in die innerste
Bohrung des Taumelscheibeninnenrings
schrauben. Kugelbolzen bitte mit Gefühl
anziehen.
Schraubensicherungslack nicht vergessen!
Stückzahl
1
4
1
3
1
