Inhaltszusammenfassung für Bartscher 15L

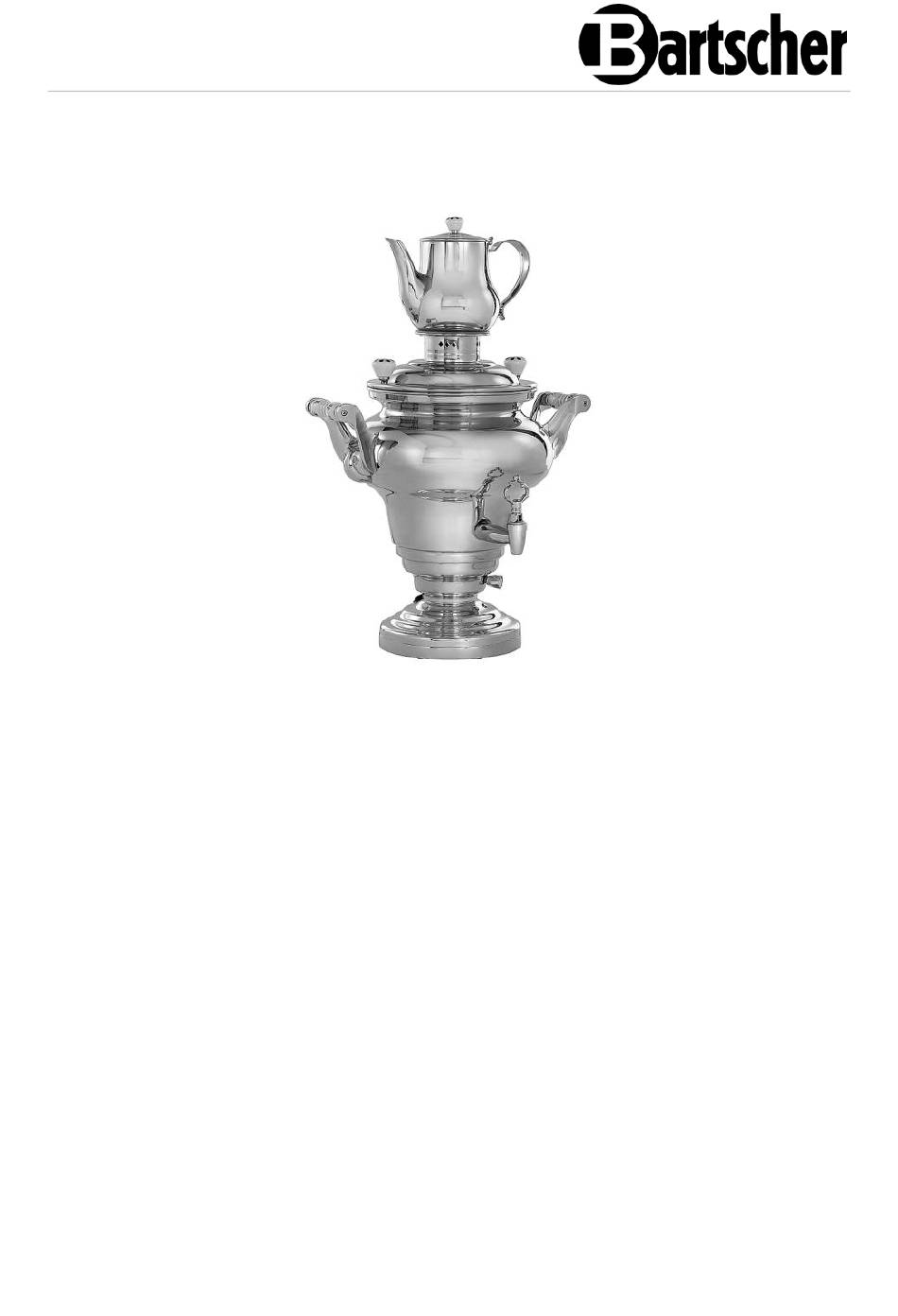

- Seite 1 191005...
- Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Deutschland www.bartscher.com Version: 1.0 Erstelldatum: 2021-07-02...
-
Seite 3: Inhaltsverzeichnis
Original-Bedienungsanleitung Sicherheit ...................... 2 Signalworterklärung ................. 2 Sicherheitshinweise ................. 3 Bestimmungsgemäße Verwendung ............6 Bestimmungswidrige Verwendung ............6 Allgemeines ....................7 Haftung und Gewährleistung ..............7 Urheberschutz ..................7 Konformitätserklärung ................7 Transport, Verpackung und Lagerung ............8 Transportinspektion ................. 8 Verpackung .................... -
Seite 4: Sicherheit
Sicherheit Diese Bedi enungsanlei tung besc hrei bt di e Installation, Bedi enung und Wartung des Geräts und gilt als wic htige Infor mationsquelle und N achschl agewer k. Di e Kenntnis aller enthaltenen Sic herheits hinweis e und H andlungs anweisungen schafft die Vorauss etz ung für das sichere und s ac hger echte Ar beiten mit dem Gerät. D arüber hi naus müs sen die für den Ei ns atz ber eic h des Geräts geltenden ör tlichen Unfall verhütungs vorsc hriften und allgemeinen Sicherheits besti mmungen eing ehalten wer den. Dies e Bedi enungs anleitung is t Bes tandteil des Produkts und muss i n unmi ttelbarer N ähe des Ger äts für das In¬s tall ations-, Bedi enungs-, Wartungs- und R einigungspers onal jederzeit z ugänglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Pers on weiterg egeben wird, muss die Bedi enungsanlei tung mit ausgehändigt wer den. -
Seite 5: Sicherheitshinweise
Sicherheit WARNUNG! Das Signalwort WARNUNG warnt vor Gefährdungen, die mittelschwere bis schwere Verletzungen oder Tod zur Folge haben können, wenn sie nicht vermieden werden. VORSICHT! Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder mäßige Verletzungen zur Folge haben können, wenn sie nicht vermieden werden. - Seite 6 Sicherheit • Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten in Berührung. • Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht. • Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab. • Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel.
- Seite 7 Sicherheit Verbrühungsgefahr durch heißen Dampf / heißes Wasser / Kondenswasser! • Vermeiden Sie Kontakt mit dem aufsteigenden Dampf aus dem Wasserbehälter. Nehmen Sie den Deckel vom Wasserbehälter niemals während des Koch- und Aufheizvorgangs ab. • Füllen Sie niemals Wasser in den Wasserbehälter während des Kochvorgangs. Lassen Sie das Gerät vor dem erneuten Befüllen abkühlen.
-
Seite 8: Bestimmungsgemäße Verwendung
Sicherheit • Verwenden Sie nur Original-Ersatzteile. Führen Sie niemals selbst Reparaturen am Gerät durch. • Nehmen Sie keine Umbauten oder Veränderungen am Gerät vor. Bestimmungsgemäße Verwendung Jede über die folgende bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Geräts ist untersagt und gilt als nicht bestimmungsgemäß. -
Seite 9: Allgemeines
Allgemeines Allgemeines Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen, u. -
Seite 10: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transportinspektion Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und leiten Sie die Reklamation ein. -
Seite 11: Technische Daten

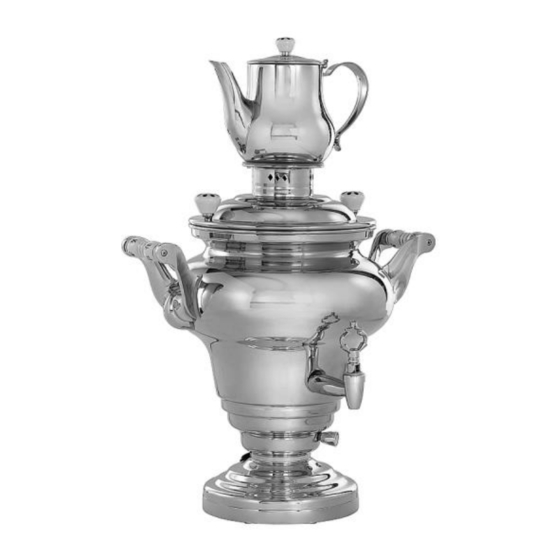

Technische Daten Technische Daten Technische Angaben Bezeichnung: Samowar 15L 191005 Artikel-Nummer: Material: Edelstahl Inhalt in L: Temperaturbereich bis von – bis in °C: 40 - 90 Anschlusswert: 3 kW | 230 V | 50/60 Hz Maße (B x T x H) in mm:... -
Seite 12: Baugruppenübersicht
Technische Daten Baugruppenübersicht Abb. 1 1. Teekanne mit Deckel 2. Teesieb 3. Dampfaufsatz für Teekanne 4. Deckel Wasserbehälter 5. Deckelgriffe (2x) 6. Wasserbehältergriffe (2x) 7. Wasserbehälter 8. Ablasshahn 9. Sockel 10. Temperaturregler 11. Trockenlaufschutz-Kontrollleuchte (rot) 12. Aufheiz-Kontrollleuchte (blau) 13. Füße (4x) 14. -
Seite 13: Funktion Des Gerätes
Installation und Bedienung Funktion des Gerätes Im Samowar wird Wasser für die Zubereitung von Tee, Teekonzentrat und anderen Heiß-und Instantgetränken aufgekocht und warm gehalten. Installation und Bedienung Installation Auspacken / Aufstellen • Packen Sie das Gerät aus und entfernen Sie alle äußeren und inneren Verpackungsteile, sowie Transportsicherungen. -
Seite 14: Bedienung
Installation und Bedienung • Oberflächen von Möbeln enthalten möglicherweise Bestandteile, die die Füße des Gerätes angreifen und aufweichen können. Legen Sie ggf. eine geeignete Unterlage unter das Gerät. • Sorgen Sie für ausreichenden Abstand zu allen Seiten (mind. 20 cm zu den Seiten und 30 cm nach oben). - Seite 15 Installation und Bedienung 2. Wickeln Sie das Anschlusskabel vollständig ab. 3. Stellen Sie sicher, dass der Ein-/Ausschalter auf „Aus“ steht. Die Betriebs-Kontrollleuchte (blau) im Ein-/Ausschalter darf nicht leuchten. 4. Schließen Sie den Netzstecker an eine leicht zugängliche Einzelsteckdose an. Betrieb des Gerätes 1.
- Seite 16 Installation und Bedienung Die Aufheiz-Kontrollleuchte (blau) leuchtet, sobald das Heizelement des Gerätes das Wasser erhitzt. Beim Intervallkochen leuchtet die Aufheiz-Kontrollleuchte (blau) in Intervallen auf. Deckel des Wasserbehälters abnehmen / aufsetzen 1. Fassen Sie den Deckel an den Deckelgriffen an und ziehen Sie den Deckel nach oben ab.
- Seite 17 Installation und Bedienung Ablasshahn bedienen 1. Stellen Sie einen geeigneten Behälter (Tasse, Glas, Teekanne) unter den Ablasshahn. 2. Drücken Sie den Hebel des Ablasshahnes nach unten und halten Sie ihn gedrückt. Der Ablasshahn öffnet sich und Wasser fließt heraus (Abb. links). 3.
- Seite 18 Installation und Bedienung Die Betriebs-Kontrollleuchte (blau) im Ein-/Ausschalter leuchtet auf. 5. Drehen Sie den Temperaturregler im Uhrzeigersinn auf die Position B, um das Gerät einzuschalten und das Wasser aufzukochen. Die Aufheiz-Kontrollleuchte (blau) leuchtet. Das Wasser kocht ununterbrochen, bis es komplett verdampft ist. Wasser erhitzen 1.
- Seite 19 Installation und Bedienung Tipps für die Teezubereitung Um wertvolle Inhaltsstoffe und den Geschmack zu erhalten, werden Tees mit Wasser unterschiedlicher Temperatur aufgegossen und unterschiedlich lange ziehen gelassen. Schwarzer Tee wird mit sprudelndem, kochendem oder heißem Wasser zubereitet. Die ideale Wassertemperatur bei Zubereitung von grünem Tee liegt bei ca. 50 °C - 70 °C.
- Seite 20 Installation und Bedienung Heißer Dampf entweicht aus dem Wasserbehälter. Heißes Kondenswasser kann vom Teekannenboden tropfen. Benutzen Sie Topflappen zum Abnehmen der Teekanne 8. Öffnen Sie vorsichtig den Deckel der Teekanne. 9. Setzen Sie das mitgelieferte Teesieb in die Teekanne ein. 10.
-
Seite 21: Reinigung Und Entkalkung
Reinigung und Entkalkung Heiße Instantgetränke Für die Zubereitung von heißen Instantgetränken wie z. B. löslichem Kaffee, die gewünschte Menge in eine Tasse geben und mit heißem Wasser aus dem Samowar übergießen (Abschnitt „Betrieb des Gerätes“ / „Ablasshahn bedienen“). Reinigung und Entkalkung Sicherheitshinweise zur Reinigung •... -
Seite 22: Entkalkung
1. Füllen Sie den Wasserbehälter bis zur MAX-Markierung mit frischem Trinkwasser. 2. Geben Sie in das Wasser die entsprechende Menge handelsüblichen Entkalker z. B. Bartscher Entkalker B15-30 (Art.-Nr. 190065). HINWEIS! Beachten Sie immer die Hinweise der Hersteller der Entkalkungsmittel auf der Verpackung. -
Seite 23: Mögliche Funktionsstörungen
Mögliche Funktionsstörungen 6. Sobald die Lösung kocht, drehen Sie den Temperaturregler gegen den Uhrzeigersinn, bis die Aufheiz-Kontrollleuchte (blau) erlischt (Abschnitt „Zubereitung“ / „Intervallkochen“). 7. Lassen Sie die Lösung einige Zeit einwirken. 8. Lassen Sie danach die Lösung durch den Ablasshahn in einen geeigneten Behälter abfließen, um auch den Ablasshahn von Kalkrückständen zu befreien (Abschnitt „Betrieb des Gerätes“... -
Seite 24: Entsorgung
Entsorgung Störung Ursache Behebung Sicherung des Zu viele Geräte am selben Anzahl der Geräte im Hausanschlusses Stromkreis angeschlossen Stromkreis reduzieren ist ausgefallen Temperatur ist Aufheiz-Kontrollleuchte Händler kontaktieren eingestellt, aber defekt die Aufheiz- Heizelement defekt Händler kontaktieren Kontrollleuchte (blau) leuchtet nicht auf Überhitzungsschutz Gerät von der Strom- (Trockenlaufschutz) hat...
