- Seite 1 BGL75AC342 [de] Gebrauchsanleitung...
-
Seite 2: Inhaltsverzeichnis
Technische Daten......4 Bestimmungsgemäße Verwendung ....5 Sicherheitshinweise. - Seite 3 Nach der Arbeit ......25 Gerät vom Netz trennen ..... . 25 Teleskoprohr zusammenschieben .
-
Seite 4: Technische Daten
Technische Daten Spannung / Stromart: 220 – 240 V / 50 Hz 220 V / 60 Hz ___________________________________________________________________ Netzabsicherung: 10 A ___________________________________________________________________ Leistung: Nom 650 W ___________________________________________________________________ Geräusch: 69 dB(A)* (je nach Leistungseinstellung) * gemessen nach DIN EN 60704-2-1... -
Seite 5: Bestimmungsgemäße Verwendung

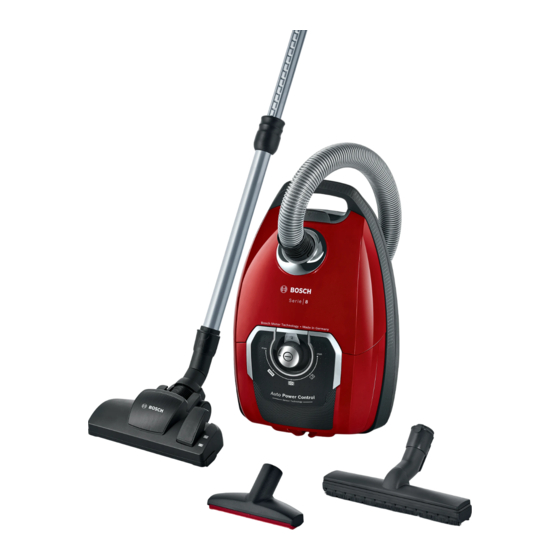

Bestimmungsgemäße Verwendung Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe BGL7 entschieden haben. Bitte verwenden Sie nur das Original Zubehör von Bosch, das speziell für Ihren Staubsauger entwickelt wurde, um das bestmögliche Saugergebnis zu erzielen. Die Gebrauchsanweisung bitte aufbewahren. Bei Weiter- gabe des Staubsaugers an Dritte bitte Gebrauchsanwei- sung mitgeben. -
Seite 6: Ersatzteile, Zubehör, Staubbeutel
Sicherheitshinweise Ersatzteile, Zubehör, Staubbeutel Unsere Original-Ersatzteile, unser Original-Zubehör und - Sonderzubehör sind ebenso wie unsere Original-Staub- beutel auf die Eigenschaften und Anforderungen unserer Staubsauger abgestimmt. Wir empfehlen Ihnen daher die ausschließliche Verwendung unserer Original-Ersatzteile, unseres Original-Zubehörs und -Sonderzubehörs und un- serer Original-Staubbeutel. -
Seite 7: Sachgemäßer Gebrauch
Sachgemäßer Gebrauch Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Plastiktüten und Folien sind außer Reichweite von Klein- kindern aufzubewahren und zu entsorgen. => Es besteht Erstickungsgefahr! Sachgemäßer Gebrauch Staubsauger nur gemäß Typenschild anschließen und in Betrieb nehmen. - Seite 8 Sachgemäßer Gebrauch Achten Sie darauf, dass der Netzstecker beim automa- tischen Kabeleinzug nicht gegen Personen, Körperteile, Tiere oder Gegenstände geschleudert wird. => Netzanschlusskabel mit Hilfe des Netzsteckers führen. Vor allen Arbeiten am Staubsauger Netzstecker ziehen. Beschädigten Staubsauger nicht in Betrieb nehmen. Beim Vorliegen einer Störung Netzstecker ziehen.
- Seite 9 Sachgemäßer Gebrauch Bitte beachten Die Netzsteckdose muss über eine Sicherung von mindestens 10 A abgesichert sein. Sollte die Sicherung beim Einschalten des Gerätes einmal ausgelöst werden, so kann dies daran liegen, dass gleichzeitig andere Elektrogeräte mit hohem Anschlusswert am gleichen Stromkreis angeschlossen sind. Das Auslösen der Sicherung ist vermeidbar, indem Sie vor dem Einschalten des Gerätes die niedrigste Leistungsstufe einstellen und erst danach eine höhere Leistungsstufe...
-
Seite 10: Gerätebeschreibung
Gerätebeschreibung... - Seite 11 Gerätebeschreibung umschaltbare Bodendüse Staubbeutel Fugendüse Filterwechselanzeige Zubehörhalter Leistungs-Drehregler und An/Aus-Schalter Profi-Polsterdüse Ausblasgitter Saugschlauch Motorschutzfilter Teleskoprohr mit Schiebe- manschette Tragegriff Ergo Premium Handgriff Staubraumdeckel Ausblasfilter Abstellhilfe an der Geräteunterseite Parkhilfe Hartbodendüse Netzanschlusskabel...
-
Seite 12: Sonderzubehör
Sonderzubehör A Hartbodendüse BBZ123HD Zum Saugen glatter Böden (Parkett, Fliesen, Terracotta,...) -
Seite 13: Ersatzteile
Staub- beuteln zu Schäden an Ihrem Staub- sauger führen. Solche Schäden werden nicht von unserer Garantie erfasst. Mehr Informationen hierzu erhalten Sie unter www.bosch-home.bsh-group.com/ dust-bag. Dort haben Sie auch die Mög- lichkeit, unsere Original-Staubsauger- beutel zu bestellen. - Seite 14 Ersatzteile C Motorschutzfilter Ersatzteil-Nr.: 00577117 Schützt den Motor Ihres Staubsaugers und verlängert so die Lebensdauer. Jährlich auswechseln. D HEPA-Filter Ersatzteil-Nr.: 00576094 Für Allergiker empfohlen. Für extrem saubere Ausblasluft. Jährlich auswechseln. BSH Hausgeräte Service Ersatzteilbestellung GmbH (365 Tage rund um die Uhr erreichbar) Zentralwerkstatt für kleine Tel.: 0911 70 440 044...
-
Seite 15: Inbetriebnahme
Inbetriebnahme Handgriff montieren Bild ● Handgriff auf Saugschlauch stecken und verrasten. Click! Saugschlauch anschließen Bild ● Saugschlauchstutzen in die Saug- öffnung im Deckel einrasten. Click! Handgriff und Teleskoprohr zusammenstecken Bild ● Handgriff bis zum Einrasten in das Teleskoprohr schieben. Click! -
Seite 16: Bodendüse Auf Teleskoprohr Stecken
Inbetriebnahme Bodendüse auf Teleskoprohr stecken Bild ● Teleskoprohr bis zum Einrasten in den Stutzen der Bodendüse Click! schieben. Teleskoprohr einstellen Bild ● Durch Ziehen der Schiebemann- schette in Pfeilrichtung Teleskop- rohr entriegeln und gewünschte Länge einstellen. Zubehörträger aufsetzen Bild Zubehörträger in der gewünsch- ●... -
Seite 17: Gerät Anschließen
Inbetriebnahme Gerät anschließen Bild ● Netzanschlusskabel am Stecker greifen, auf die gewünschte Länge herausziehen und Netz- stecker einstecken. Ein- und Ausschalten Bild ● Staubsauger durch Drücken des Drehreglers ein- und ausschal- ten. -
Seite 18: Saugen
Saugen Saugkraft regeln Bild ● Durch Drehen des Regelknopfes kann die gewünschte Saugkraft stufenlos eingestellt werden. min - Zum Absaugen von Gar- dinen und empfindlichen Textilien - Für das Absaugen von Pols- termöbeln und Kissen - Für das Absaugen von em- pfindlichen Teppichen und die tägliche Reinigung bei geringer Verschmutzung... -
Seite 19: Umschaltbare Bodendüse Einstellen
Saugen Umschaltbare Bodendüse einstellen Bild Teppiche und Teppichböden => glatte Böden => Wenn Sie größere Partikel einsau- gen, dann achten Sie bitte darauf, dass Sie diese Partikel nacheinan- der und vorsichtig einsaugen, um nicht den Saugkanal der Boden- düse zu verstopfen. Gegebenenfalls sollten Sie die Düse anheben, um die Schmutz- partikel besser einsaugen zu... -
Seite 20: Saugen Mit Fugendüse
Saugen Saugen mit Fugendüse Bild ● Fugendüse in Pfeilrichtung aus dem Zubehörträger entnehmen. Bild • Fugendüse zum Absaugen von Fugen und Ecken, etc. (je nach Bedarf auf Handgriff bzw. Saugrohr stecken). Bild ● Nach Gebrauch Fugendüse wieder in den Zubehörträger einsetzen. -
Seite 21: Profi-Polsterdüse
Saugen Profi-Polsterdüse Bild ● Profi-Polsterdüse in Pfeilrichtung aus dem Zubehörträger entnehmen. Bild ● Zur intensiven Reinigung von Polstermöbeln (je nach Bedarf auf Handgriff bzw. Teleskoprohr stecken). - Seite 22 Saugen Bild ● Nach Gebrauch Profi-Polster- düse wieder in den Zubehör- träger einsetzen. Bild • Zur Reinigung die Profi-Polster- düse einfach mit dem Handgriff absaugen.
-
Seite 23: Saugen Mit Hartbodendüse
Saugen Saugen mit Hartbodendüse Bild ● Teleskoprohr bis zum Einrasten in den Stutzen der Hartboden- Click! düse schieben. mit aufgeclipstem Borstenkranz: Zur effektiven und zugleich scho- nenden Reinigung von harten Bo- denbelägen (Fliesen, Parkett etc.) ohne Borstenkranz: Zur Reinigung von Schmutz in Ritzen und Fugen Bild ●... -
Seite 24: Parkhilfe
Saugen Parkhilfe Bild ● Bei kurzen Saugpausen können Sie die Parkhilfe an der Geräte- rückseite benutzen. ● Nach Abschalten des Gerätes Haken an der Bodendüse in die Aussparung an der Geräterück- seite schieben. Treppensaugen Bild Beim Saugen auf Treppen muss das Gerät unten am Treppen- beginn positioniert werden. -
Seite 25: Nach Der Arbeit
Nach der Arbeit Gerät vom Netz trennen Bild ● Netzstecker ziehen. ● Kurz am Netzanschlusskabel zie- hen und loslassen (Kabel rollt sich automatisch auf). Teleskoprohr zusammen- schieben Bild ● Durch Betätigen der Schiebe- manschette in Pfeilrichtung Te- leskoprohr entriegeln und zusammenschieben. -
Seite 26: Gerät Abstellen
Nach der Arbeit Gerät abstellen Bild Zum Abstellen / Transportieren des Gerätes können Sie die Abstellhilfe an der Geräteunter-seite benutzen. ● Gerät aufrecht hinstellen. ● Haken an der Bodendüse in die Aussparung an der Geräteunter- seite schieben. Bild • Um Platz zu sparen und den Transport zu erleichtern, bitte den Saugschlauch um das Gerät und das Teleskoprohr legen. -
Seite 27: Demontage
Demontage Saugschlauch trennen Bild • Beim Entfernen des Saug- schlauches beide Rastnasen zu- sammendrücken und Schlauch herausziehen. Handgriff und Teleskoprohr trennen Bild • Zum Lösen der Verbindung Ent- riegelungshülse drücken und Handgriff herausziehen. Bodendüse von Teleskoprohr trennen Bild • Zum Lösen der Verbindung Ent- riegelungshülse drücken und Teleskoprohr herausziehen. -
Seite 28: Filterwechsel
Filterwechsel Vor jedem Filterwechsel das Gerät ausschalten und Netzstecker ziehen! Filterwechselanzeige Bild ● Leuchtet bei vom Boden abgeho- bener Düse und höchster Leis- tungsstellung die Filterwechsel- anzeige dauerhaft, muss der Staubbeutel gewechselt werden, auch wenn er noch nicht voll sein sollte. -
Seite 29: Staubbeutel Austauschen
Filterwechsel Staubbeutel austauschen Sie können neue Staubbeutel auch über unseren Kundendienst mit folgender Ersatzteilnummer bestellen: 00577549 Bild ● Staubbeutel durch Ziehen an der Verschlusslasche verschließen und herausnehmen. • Alten Staubbeutel über den Hausmüll entsorgen. ● Neuen Staubbeutel in die Hal- terung einschieben bis er spür- bar einrastet. -
Seite 30: Motorschutzfilter Austauschen
Filterwechsel Motorschutzfilter austauschen Der Motorschutzfilter muss jähr- lich ausgewechselt werden! Sie können den neuen Filter über unseren Kundendienst mit folgen- der Ersatzteilnummer bestellen: 00577117. Bild • Staubraumdeckel öffnen. Bild • Motorschutzfilter durch Ziehen an der seitlichen Lasche aus der Verrastung lösen und in Pfeil- richtung herausziehen. - Seite 31 Filterwechsel Bild ● Staubraumdeckel schließen. Nach dem Aufsaugen feiner Staubpartikel ist es eventuell nötig den Motorschutzfilter und den Hepa-Filter auszutauschen.
-
Seite 32: Hepa-Ausblasfilter Austauschen
Filterwechsel Ihr Hepa-Filter ist generell wasch- bar, jedoch empfehlen wir für die hygienischere Handhabung Filter zu wechseln. Hepa-Ausblasfilter austauschen Ist Ihr Gerät mit einem Hepa-Filter ausgestattet, muss dieser jährlich ausgewechselt werden! Sie können den neuen Filter über unseren Kundendienst mit folgen- der Ersatzteilnummer bestellen: 00576094. -
Seite 33: Reinigungshinweise
Filterwechsel Neuen Hepa-Filter einsetzen und ● verrasten ● Heckklappe schließen. Nach dem Aufsaugen feiner Staubpartikel (wie z.B. Gips, Zement, usw.), Motorschutz- Click! filter durch Ausklopfen reinigen, evtl. Motorschutzfilter und Ausblasfilter austauschen. Reinigungshinweise Vor jeder Reinigung des Staubsaugers, muss dieser ausgeschal- tet und der Netzstecker gezogen werden. -
Seite 34: Störungen Und Kundendienst
Störungen und Kundendienst In folgenden Fällen sollten Sie Ihr Gerät sofort außer Betrieb nehmen und den Kundendienst kontaktieren: Wenn das Netzanschlusskabel beschädigt ist. Wenn Sie versehentlich Flüssigkeit aufgesaugt haben oder Flüssigkeit in das Innere des Gerätes gekommen ist. Wenn das Gerät heruntergefallen ist. In diesen Fällen könnte die elektrische Sicherheit des Gerätes nicht mehr gewährleistet sein, auch wenn von außen keine Beschädigung erkennbar ist. - Seite 35 Zentralwerkstatt für kleine Hausgeräte Trautskirchener Straße 6 – 8 90431 Nürnberg Online Auftragsstatus, Filterbeutel-Konfigurator und viele weitere Infos unter: www.bosch-home.com Reparaturservice, Ersatzteile & Zubehör, Produkt-Informationen: Tel.: 0911 70 440 040 mailto:cp-servicecenter@bshg.com Wir sind an 365 Tagen rund um die Uhr erreichbar.
-
Seite 36: Entsorgung
Entsorgung Dieses Gerät ist entsprechend der euro- päischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwer- tung der Altgeräte vor. Hinweise zur Entsorgung Verpackung Die Verpackung besteht aus umweltfreundlichen Materialien und ist deshalb recycelbar. - Seite 40 Register your new device on MyBosch now and profit directly from: Free and easy registration – also on mobile phones: Expert advice for your Bosch home appliances, need help with problems or a repair from Bosch experts. Find out everything about the many ways Bosch can support you: Robert Bosch Hausgeräte GmbH...
