ALLGEMEINE ANWEISUNGEN (Fortsetzung)

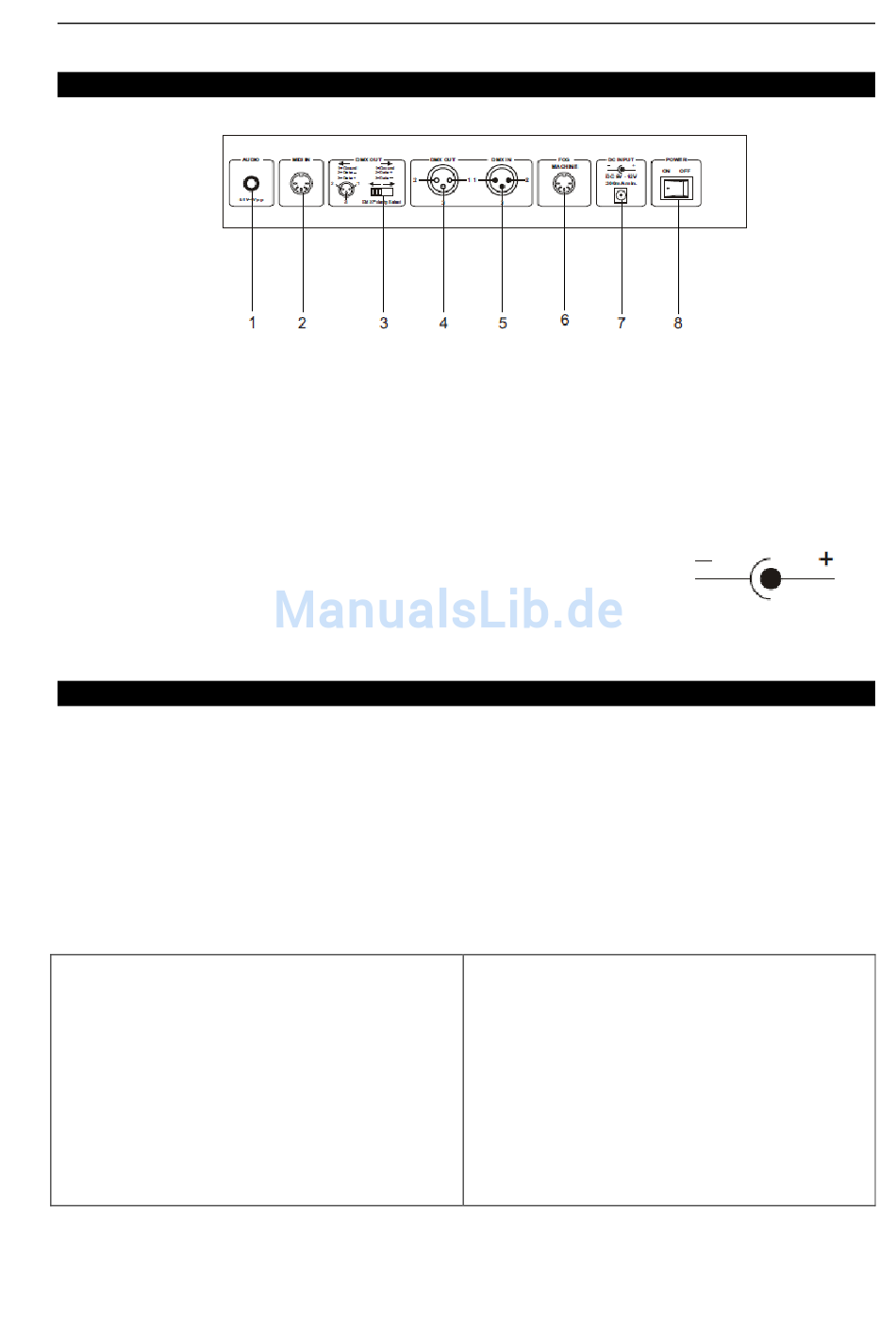

1.2. Ansicht von hinten

1.
AUDIO EINGANG
2. MIDI EINGANG
3. DMX Polaritätsauswahl
4. DMX AUSGANG
5. DMX EINGANG
6. Anschluss für die Nebelmaschine
7. DC-Eingang
Leistungsschalter
8.
LEITFADEN FÜR DIE BEDIENUNG

Allgemein

Dieses Gerät ermöglicht es Ihnen 12 Scanner mit 16 DMX-Kanälen, 30 Speicherbänken mit 8
programmierbaren Szenen, 6 Lauflichter mit 240 programmierbaren Szenen mit der Verwendung
von 8 Überblendreglern und anderen Funktions-Tasten zu programmieren. Mit der Verwendung
der zwei Jogwheel können Sie die Schwenkung und Kippung der Scanner auf einfache Weise
steuern. Um Ihre Spezialeffektlichter nach Maß zu schneidern, ermöglicht Ihnen dieses Gerät
DMX-Kanäle anzupassen oder umzukehren. Zusätzlich hierzu können zwei Einheiten
miteinander kommunizieren und so Dateiauszüge versenden oder empfangen.
Displayinformationen
Das LCD-Display kann maximal 2x8 Zeichen beinhalten.
LCD
CHASE 5
STEP 002
DATA 151
SP: 1M36S
TP: 5.32S
©ELATION PROFESSIONAL®
0,1V~1Vp-p.
Empfängt MIDI-Daten
Wird für die Auswahl der DMX-Polarität verwendet.
Dieser Anschluss sendet Ihre DMX-Werte an den DMX-
Scanner oder ein DMX-Pack.
Dieser Eingang akzeptiert Ihre DMX-Eingangssignale.
Diese Verbindung wird zum
Einstecken der Nebelmaschine
verwendet.
DC 9 -12V, 300mA min
Dieser Schalter schaltet die Leistung an und aus.
Displaymeldung
Chase 5 is activated (Lauflicht 5 ist aktiviert)
The 2nd step of a chase (2. Schritt eines Lauflichts)
DMX value(000-255) (DMX-Wert (000-255)
The current speed is 1 minute and 36 seconds (Die
aktuelle Geschwindigkeit ist 1 Minute und 36
Sekunden)
The time of the last two taps is 5.32 seconds (Die
Zeit der letzen zwei Taps ist 5.32 Sekunden)
