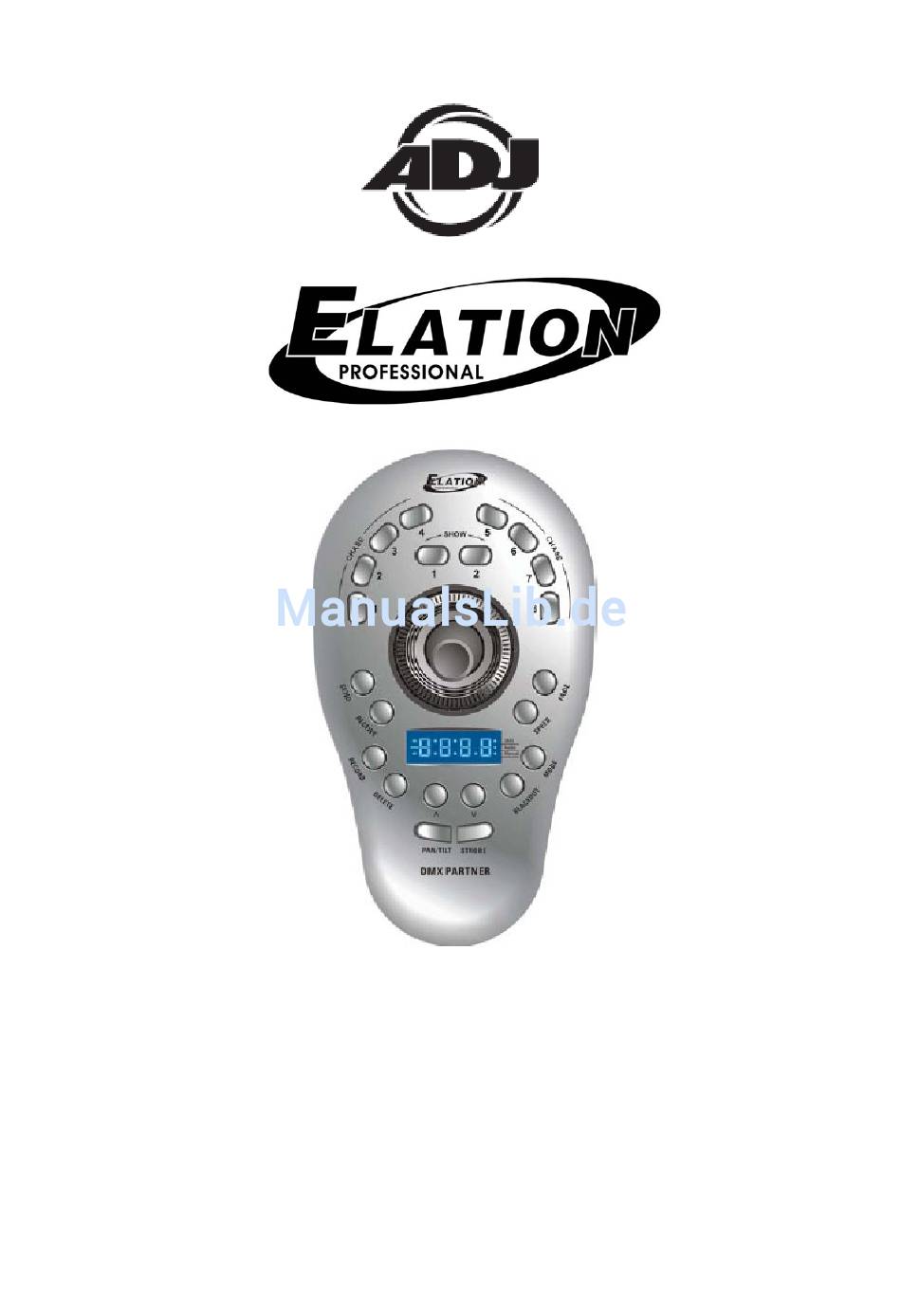

- Seite 1 DMX Partner BENUTZERHANDBUCH Version 1.0 24-004-163 Elation Professional Europe Junostraat 2 6468 EW Kerkrade The Netherlands www.elationlighting.eu...
-
Seite 2: Inhaltsverzeichnis
2.Aktivieren des manuellen Modus ..........................14 SENDEN & EMPFANGEN ............................... 15 1.Der Datentransfer von einem leitenden DMX Partner zu einem untergeordneten DMX Partner....15 2.Der Datentransfer von einem DMX Partner zu einem Computer oder Laptop..........15 Elation Professional Europe – www.elationlighting.eu – ELATION Professional™ Bedienungsanleitung Seite 2... - Seite 3 3.Der Datentransfer von einem Computer oder Laptop auf den DMX Partner............ 16 EINRICHTEN DES BLACKOUT ..............................16 LÖSCHEN ALLER SPEICHERDATEN ............................17 ROHS ..................................... 18 WEEE ..................................... 19 Elation Professional Europe – www.elationlighting.eu – ELATION Professional™ Bedienungsanleitung Seite 3...
-
Seite 4: Allgemeine Einführung
DMX Partner geladen werden, um auf einfache Art und Weise wiedergegeben zu werden. In vielen Fällen ist der DMX Partner, falls er in System-Verpackungen verkauft wurde, bereits in der Fabrik vorprogrammiert worden. Dieses Gerät besteht aus zwei Steuerungssegmenten – ein Teil für die Lichteffekte und der andere für die Wiedergabe von Dimmern und Moving-Lights. -
Seite 5: Informationsbekanntmachung
• Trennen Sie während Gewittern oder langer Perioden des Nichtgebrauchs die Stromverbindung des Geräts ab. • Befolgen Sie bitte, um Ihren DMX Partner in gutem Zustand zu halten, diese einfachen Schritte für die Sicherheit und Instandhaltung INFORMATIONSBEKANNTMACHUNG Warnung vor Modifikationen am Produkt: Die Produkte von Elation Professional wurden so entworfen, dass Sie die Anforderungen der Vereinigten Staaten von Amerika sowie internationale Sicherheitsbestimmungen erfüllen. -

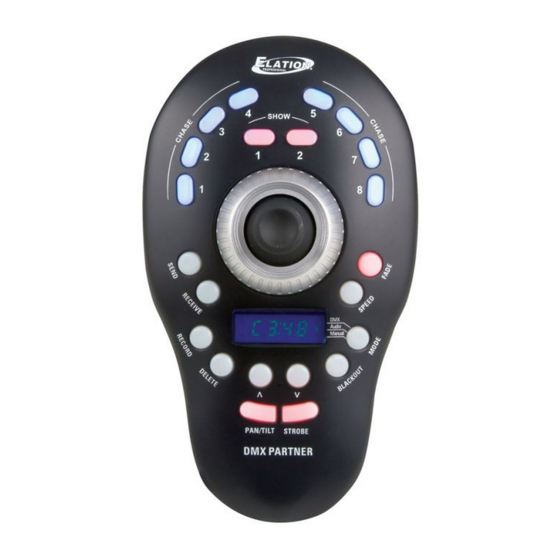

Seite 6: Paneel Vorderseite Übersicht
Dreh- Schwenkbewegungen des Moving-Light im Fly-Modus benutzt. 5. Send Button- wird für das Versenden von Speicherdaten an einen anderen DMX Partner oder einen Computer benutzt. (Siehe Kapitel 16 für weitere Informationen zum Datentransfer). 6. Fade Button- wird für das Anpassen der Fading-Zeit für ein Chase oder eine Show benutzt. Wenn diese Taste aktiviert ist, kann die Fading-Zeit eines Chase oder einer Show durch die Up/Down-Tasten verändert... -
Seite 7: Paneel Rückseite Übersicht
- die steht Ihnen auf der Internetseite www.elationlighting.eu zum Download zur Verfügung (Siehe Kapitel 10 für zusätzliche Informationen über den Datentransfer). 5. Leistungsschalter – schaltet die Einheit ein und aus. Elation Professional Europe – www.elationlighting.eu – ELATION Professional™ Bedienungsanleitung Seite 7... -
Seite 8: Zuordnen Des Joysticks
1. Verbinden Sie den Ausgang Ihres DMX-Controllers mit dem Eingang Ihres DMX Partners. (Wir empfehlen, dass Sie, wenn Sie Moving-Lights programmieren, zuvor Szenen in Ihrem DMX-Controller programmieren, bevor Sie Chases auf Ihren DMX Partner aufnehmen. Sie können, falls Sie herkömmliche Dimmer programmieren, diese in Echtzeit aufnehmen, indem Sie die Dimmer-Kanäle Ihres Controllers benutzen). -
Seite 9: Bearbeitung Von Chases
LEDs, die der Chase- und Record-Taste, eingeschaltet werden. Benutzen Sie die „Up/Down“ Tasten, um zu den Schritt zu scrollen, den Sie löschen möchten. Sobald Sie den Schritt gefunden haben, betätigen Elation Professional Europe – www.elationlighting.eu – ELATION Professional™ Bedienungsanleitung Seite 9... -
Seite 10: Löschen Von Chases
Ihr Schritt aufgenommen wurde. 8. Wiederholen Sie die Schritte 4-7 bis zu 99 Mal pro Show. 9. Betätigen Sie die „BLACKOUT“ Taste zwei Mal, um den Aufnahme-Modus zu verlassen Elation Professional Europe – www.elationlighting.eu – ELATION Professional™ Bedienungsanleitung Seite 10... -
Seite 11: Bearbeiten Von Shows
Show-Schritt angezeigt, wodurch bestätigt wird, dass der Schritt gelöscht wurde. 5. Wiederholen Sie die Schritte 3 & 4, um weitere Schritte zu löschen. 6. Betätigen Sie die „BLACKOUT“ Taste zwei Mal, um den Aufnahme-Modus zu verlassen Elation Professional Europe – www.elationlighting.eu – ELATION Professional™ Bedienungsanleitung Seite 11... -
Seite 12: Löschen Von Shows
4. Um ein Chase auszustellen, müssen Sie die Chase-Taste, die Sie ausstellen wollen, betätigen. Das LED der Chase-Taste wird ausgeschaltet und bestätigt somit, dass es nicht länger in die Sequenz eingeschlossen wird. Elation Professional Europe – www.elationlighting.eu – ELATION Professional™ Bedienungsanleitung Seite 12... -
Seite 13: Gemischte Chase-Wiedergabe
Wiedergabe-Modus abgespielt werden. 2. Um diesen Modus zu verlassen, müssen Sie eine der beiden Show-Tasten zwei Mal betätigen. Elation Professional Europe – www.elationlighting.eu – ELATION Professional™ Bedienungsanleitung Seite 13... -
Seite 14: Stroboskop Woedergabe
Sie sich im Audio- oder Musikgesteuerten-Modus befinden. Ihre Chases oder Shows werden nun durch mittels eines internen Mikrofons des DMX Partner durch Musik ausgelöst. 2. Um den Audio-Modus zu verlassen, müssen Sie die „RECORD“ Taste zwei Mal betätigen. Ihre Chases oder Shows werden nun zu den vorgegebenen Geschwindigkeit und Fading-Zeiten zurückgestellt. -
Seite 15: Senden & Empfangen
Sie die Schritte 3 und 4. 3. Drücken und halten Sie auf Ihrem DMX Partner die „SEND“ Taste gedrückt und betätigen Sie gleichzeitig die Chase-Tasten in der Abfolge 1, 6, 8, 1, 6, 8. Als Ergebnis wird das Send-LED aufleuchten und auf dem LCD wird „SEnd“... -
Seite 16: Der Datentransfer Von Einem Computer Oder Laptop Auf Den Dmx Partner
Sie die Schritte 3 und 4. 3. Drücken und halten Sie auf Ihrem DMX Partner die „RECEIVE“ Taste gedrückt und betätigen Sie gleichzeitig die Chase-Tasten in der Abfolge 1, 6, 8, 1, 6, 8. Als Ergebnis wird das Receive-LED aufleuchten und auf dem LCD wird „IN“... -
Seite 17: Löschen Aller Speicherdaten
2. Betätigen Sie gleichzeitig die „RECORD“, „SPEED“, „SHOW 1“ und „BLACK-OUT“ Tasten und halten Sie sie gedrückt und schalten Sie den Leistungsschalter in die Position „ON“. Alle Speicherdaten werden jetzt gelöscht. Elation Professional Europe – www.elationlighting.eu – ELATION Professional™ Bedienungsanleitung Seite 17... -
Seite 18: Rohs
Felder erfordert - kurzum: alles was wir im Haushalt und bei der Arbeit an Elektronik um ums herum haben. Als Hersteller der Markengeräte von AMERICAN AUDIO, AMERICAN DJ, ELATION professional und ACCLAIM Lighting sind wir verpflichtet, diese Richtlinien einzuhalten. Bereits 2 Jahre vor Gültigkeit der ROHS Richtlinie haben wir deshalb begonnen, alternative, umweltschonendere Materialien und Herstellungsprozesse zu suchen. -
Seite 19: Weee
Sammelstellen abgegeben werden können und dort in den Verwertungskreislauf eingebracht werden können. Die Markengeräte unter dem Label ELATION professional, die ausschließlich im professionellen Einsatz Verwendung finden, werden durch uns direkt verwertet. Bitte senden Sie uns diese Produkte am Ende Ihrer Lebenszeit direkt zurück, damit wir deren fachgerechte Entsorgung vornehmen können. - Seite 20 Elation Professional Europe Junostraat 2 6468 EW Kerkrade The Netherlands www.elationlighting.eu Elation Professional Europe – www.elationlighting.eu – ELATION Professional™ Bedienungsanleitung Seite 20...
