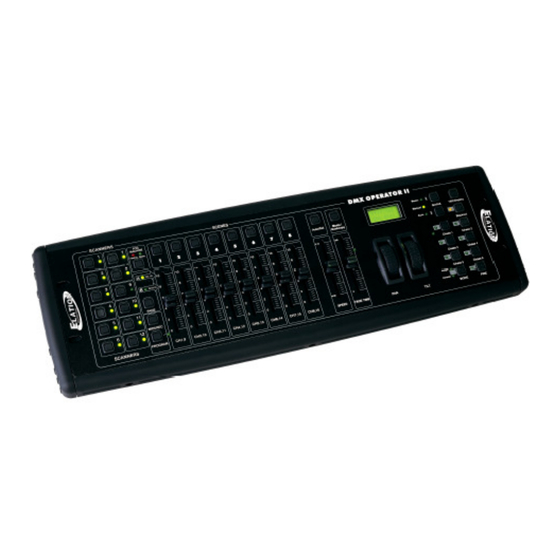

Inhaltszusammenfassung für Elation DMX OPERATOR II

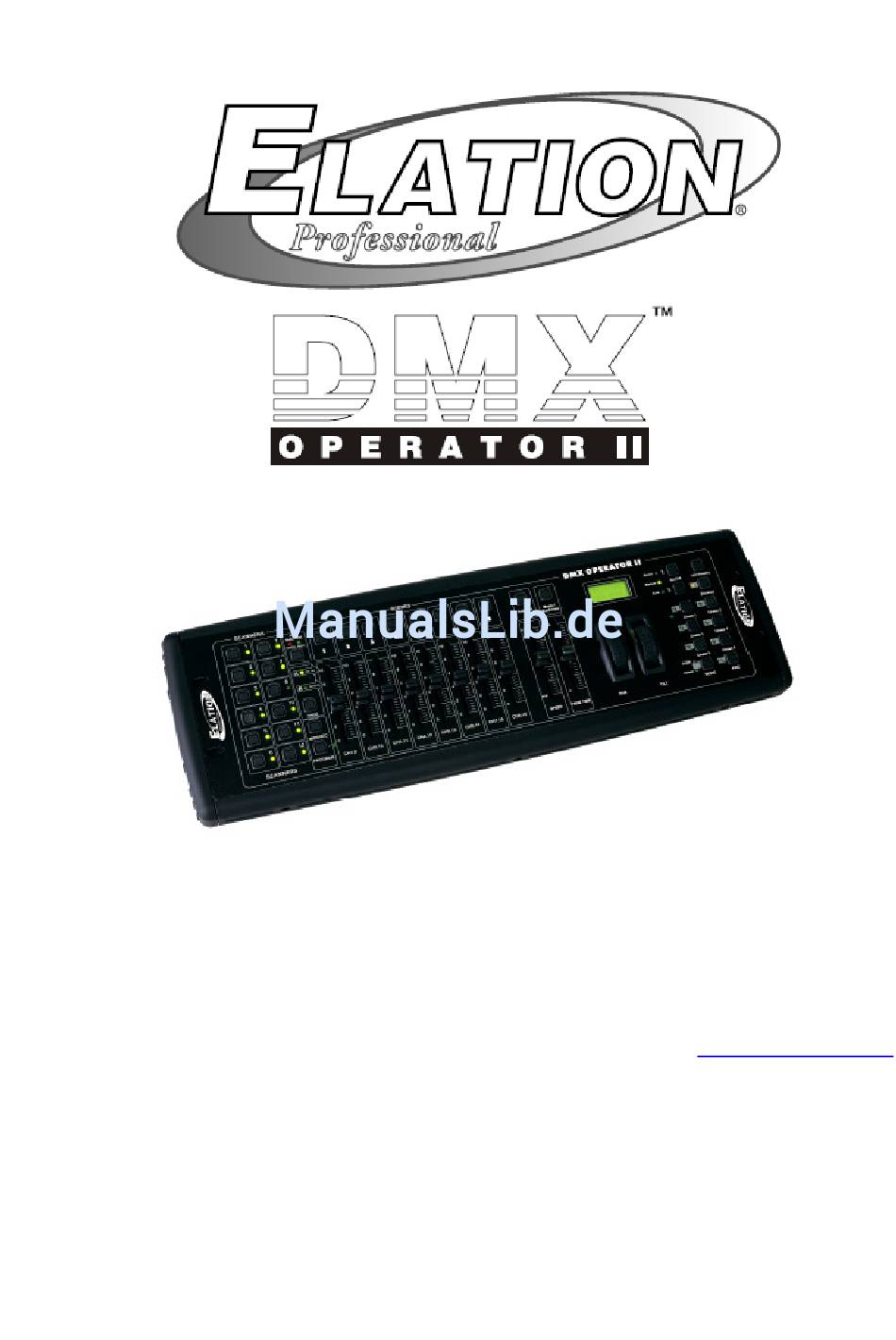

- Seite 1 Bedienungsanleitung Elation Professional Europe Junostraat 2 6468 EW Kerkrade The Netherlands www.elationlighting.eu Rev. 3/04...
-
Seite 2: Inhaltsverzeichnis
2.4.DMX-Kanal zuordnen/rückläufig einstellen .................. 17 2.5.Ein neues Logo einstellen....................... 22 2.7 Abspielen von Lauflichtern ......................26 2.8.MIDI-Betrieb ............................27 2.9.Dateiauszüge versenden ........................ 28 2.10.Dateiauszüge empfangen....................29 TECHNISCHE SPEZIFIKATIONEN ......................30 ROHS und WEEE ..........................31 ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 3: Funktionen
DMX Operator 2 FUNKTIONEN Vielen Dank, dass Sie sich für den Kauf dieses Produktes von Elation entschieden haben. Die Funktionen des DMX OPERATOR II umfassen: 192 DMX-Kanäle • 12 Scanner von 16 DMX-Kanälen • 30 Speicherbänke mit 8 programmierbaren Szenen •... - Seite 4 An Örtlichkeiten mit einer Temperatur von über 45° C oder unter 2° C/35,6° F. Schützen Sie das Gerät vor übermäßiger Trockenheit oder Feuchtigkeit (die idealen Bedingungen liegen zwischen 35% und 80%). Nehmen Sie das Gerät NICHT auseinander und modifizieren Sie es NICHT. • ©ELATION PROFESSIONAL® DMX Operator 2...
-
Seite 5: Überblick
DMX Operator 2 ALLGEMEINE ANWEISUNGEN (Fortsetzung) 1. Überblick 1.1 Ansicht von vorne 1. Scanner-Tasten (1-12) 12 Scanner von 16 DMX-Kanälen & Fader-Steuerung Scanner DXM-Kanäle Fader-Steuerung 1-16 17-32 33-48 49-64 65-80 81-96 97-112 113-128 129-144 145-160 161-176 177-192 ©ELATION PROFESSIONAL® DMX Operator 2... - Seite 6 19. Fine-Taste Wenn die Fine-Funktion angeschaltet ist, steuern die Pan- und Tilt-Räder den Scanner in den kleinsten Schritten. 20. Mode-Taste Das Betätigen der Fine- und der Mode-Tasten ermöglicht die Aktivierung des Assign- oder Reverse-Modus. ©ELATION PROFESSIONAL® DMX Operator 2...
-
Seite 7: Ansicht Von Hinten
The current speed is 1 minute and 36 seconds (Die aktuelle Geschwindigkeit ist 1 Minute und 36 TP: 5.32S Sekunden) The time of the last two taps is 5.32 seconds (Die Zeit der letzen zwei Taps ist 5.32 Sekunden) ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 8: Programmieren Ermöglichen
Sie können auch die zwei Jogwheels verwenden, um die Schwenkung und Kippung der Scanner zu steuern. 4. Falls es nötig ist, können Sie auch die Page- Select-Taste antippen, um den zweiten Satz von 8 DMX-Kanälen zu steuern. ©ELATION PROFESSIONAL® DMX Operator 2... - Seite 9 9. Wenn Sie nicht mit dem Programmieren fortfahren möchten, drücken Sie die Program-Taste und halten Sie sie für drei Sekunden gedrückt, um den Programmier-Modus zu verlassen; das LED wir erlöschen und so diese Tätigkeit anzeigen. ©ELATION PROFESSIONAL® DMX Operator 2...
-
Seite 10: Bearbeiten Von Szenen
Programmieren aktivieren. 2. Benutzen Sie die Bank-Up/Down-Taste, um die Speicherbank zu wählen, die die Szene beinhaltet, die Sie bearbeiten möchten. 3. Wählen Sie die Szene, die Sie bearbeiten möchten, indem Sie die zugehörige Scene- Taste betätigen. ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 11: Scanner Kopieren
Einstellungen eines Scanners einen anderen Scanner zu kopieren. 1. Betätigen Sie die Scanner-Taste, deren Einstellungen Sie kopieren möchten. 2. Während Sie die Scanner-Taste gedrückt halten, müssen Scanner-Taste betätigen, auf die Sie die Einstellungen kopieren möchten. ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 12: Szene Kopieren
4. Tippen Sie die Bank-Up/Down-Taste an, um die Speicherbank auszuwählen, auf die Sie Ihre Szene kopieren wollen 5. Betätigen Sie die MIDI/Rec-Taste. 6. Tippen Sie die Scene-Taste an, auf die Sie die Szene kopieren wollen. 2.2.4 Szene löschen ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 13: Alle Szenen Löschen
2. Schließen Sie die Stromverbindung wieder an und alle Szenen sollten jetzt gelöscht sein. 2.2.6 Speicherbank kopieren 2.2.6 Speicherbank kopieren 1. Programmieren aktivieren. 2. Tippen Sie die Bank-Up/Down-Taste an, um die Speicherbank auszuwählen, die Sie kopieren wollen. ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 14: Lauflichter Programmieren
(beschrieben unter „Programmieren von Szenen"). 4. Betätigen Sie die MIDI/Rec-Taste. 5. Wiederholen Sie die Schitte 3-4, bis Sie den von Ihnen gewünschten Effekt erzielt haben. Sie können bis zu 240 Schritte in einem Lauflicht speichern. ©ELATION PROFESSIONAL® DMX Operator 2... - Seite 15 Schritt davor angezeigt. Zum Beispiel, wenn Sie einen Schritt zwischen Schritt 3 und Schritt 4 einfügen wollen und Sie zu Schritt 3 scrollen, wird, wenn Sie die MIDI/Rec-Taste betätigen, auf dem LCD „STEP 004“ angezeigt. ©ELATION PROFESSIONAL® DMX Operator 2...
-
Seite 16: Einen Schritt Löschen
5. Tippen Sie die Autp/Del-Taste an, um den Schritt zu löschen; alle LEDs werden kurz drei Mal hintereinander aufleuchten und damit anzeigen, dass der Schritt gelöscht worden ist. 2.3.2 Ein Lauflicht löschen 1. Wählen Sie das Lauflicht aus, das Sie löschen wollen. ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 17: Alle Lauflichter Löschen
Assign- Modus aktiviert ist. 4. Tippen Sie die Tap/Display-Taste an, um zwischen dem Modus für 8 Kanäle (8CH) und dem Modus für 16 Kanäle (16 CH) zu wechseln; auf dem LCD wird folgendes angezeigt: ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 18: Dmx-Kanal Rückläufig Einstellen
48 DMX-Kanäle 12 Scannern zuordnen. 2.4.1 DMX-Kanal rückläufig einstellen 1. Programmieren aktivieren. Betätigen Sie gleichzeitig die Fine- und Mode-Tasten ein zweites Mal; das Reverse-LED wird aufleuchten und anzeigen, dass der Reverse-Modus aktiviert ist. ©ELATION PROFESSIONAL® DMX Operator 2... - Seite 19 Modus für 8 Kanäle (8CH) und dem Modus für 16 Kanäle (16 CH) zu wechseln. 5. Tippen Sie die Scanner-Taste an, um einen Scanner auszuwählen. 6. Tippen Sie die Page-Select-Taste an, um Seite A oder Seite B auszuwählen. ©ELATION PROFESSIONAL® DMX Operator 2...
-
Seite 20: Abblendzeit / Zuordnen Der Abblendzeit
2. Schalten Sie das Gerät wieder an und tippen Sie die TAP/Display taste an, um zwischen der Abblendzeit (Fade Time) und dem Zuordnen der Abblendzeit (Assign Fade Time) umzuschalten; auf dem LCD wird folgendes angezeigt: ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 21: Alle Dmx-Kanäle Löschen
Auto/Del-Taste. 3. Während Sie die beiden Tasten gedrückt halten, müssen Sie die Stromzufuhr wieder herstellen; alle LED sollten kurz aufleuchten und damit anzeigen, dass alle zugeordneten oder rückläufigen DMX-Kanäle gelöscht worden sind. 2.4.1 DMX-Kanal anzeigen ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 22: Ein Neues Logo Einstellen
Sie die zwei Tasten gedrückt halten und geben Sie die zwei Tasten danach wieder frei. 3. Tippen Sie die Taste Scanner 6 (oder 12) an, um den Cursor nach links (oder rechts) zu verschieben. ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 23: Abspielen Von Szenen
Sie abspielen möchten. 4. Tippen Sie die Scene-Taste an, um die Szene auszuwählen, die Sie abspielen möchten. 2.6.2 Automatischer Modus Diese Funktion ermöglicht es Ihnen eine Speicherbank mit programmierten Szenen in einer sequenziellen Schleife durchlaufen zu lassen. ©ELATION PROFESSIONAL® DMX Operator 2... - Seite 24 Die Tap-Sync-Taste wird für die Einstellung der Geschwindigkeit durch das Antippen der Taste mehrere Male hintereinander verwendet, die letzen zwei Taps bestimmen die Geschwindigkeit mit einer maximalen Länge von 10 Minuten. Die Tap-Sync-Einstellung wird alle zuvor festgelegten Einstellungen des Speed-Schiebereglers überschreiben, bis der Schieberegler erneut bewegt wird. ©ELATION PROFESSIONAL® DMX Operator 2...
-
Seite 25: Musikmodus
Sie abspielen möchten. Die Szenen, die Sie ausgewählt haben, werden in sequenzieller Reihenfolge entsprechend den Rhythmen der Musik, die von dem eingebauten Mikrofon ermittlet werden, abgespielt. 3. Tippen Sie die Music/Bank-Copy-Taste erneut an, um den Musik-Modus zu deaktivieren. ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 26: Abspielen Von Lauflichtern
Das Auto-LED wird aufleuchten und damit anzeigen, dass der automatische Modus aktiviert worden ist. 2. Wählen Sie das von Ihnen gewünschte Lauflicht aus, indem Sie eine der sechs Chase- Tasten antippen. Ein erneutes Antippen dieser Taste wird die Funktion deaktivieren. ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 27: Midi-Betrieb
Tasten betätigen; das Lauflicht wird durch die Rhythmen der Musik ausgelöst. Sie können mehrere Lauflichter gleichzeitig auswählen. 2.8.MIDI-Betrieb 2.8.1.MIDI-Kanaleinstellung 1. Drücken und halten Sie die MIDI/Rec-Taste für drei Sekunden gedrückt; auf dem LCD wird der MIDI-Kanal vom letzen Mal angezeigt. ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 28: Durchführung
Schaltet das Lauflicht 3 an oder aus Chase 4 Schaltet das Lauflicht 4 an oder aus Chase 5 Schaltet das Lauflicht 5 an oder aus Chase 6 Schaltet das Lauflicht 6 an oder aus Blackout 2.9.Dateiauszüge versenden BEACHTEN SIE ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 29: Dateiauszüge Empfangen
Sie diese drei Tasten weiter gedrückt halten; auf dem LCD wird "RECEIVE" angezeigt, was bedeutet, dass das Gerät bereit ist, den Dateiauszug zu empfangen. 3. Wenn die Datei empfangen worden ist, wird dieses Gerät wieder in den normalen Modus zurückgestellt. ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 30: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Stromeingang ..................DC 9~12V, 300 mA min. DMX Ausgang ................3-Stift weiblicher XLR-Stecker MIDI-Signal ................Standardschnittstelle mit 5 Stiften Audioeingang ............. Über ein eingebautes Mikrofon oder line in Abmessungen ......................482x132x73mm Gewicht (ca.) ........................2,5 kg ©ELATION PROFESSIONAL® DMX Operator 2... -
Seite 31: Rohs Und Weee
Felder erfordert - kurzum: alles was wir im Haushalt und bei der Arbeit an Elektronik um ums herum haben. Als Hersteller der Markengeräte von AMERICAN AUDIO, AMERICAN DJ, ELATION professional und ACCLAIM Lighting sind wir verpflichtet, diese Richtlinien einzuhalten. Bereits 2 Jahre vor Gültigkeit der ROHS Richtlinie haben wir deshalb begonnen, alternative, umweltschonendere Materialien und Herstellungsprozesse zu suchen. - Seite 32 DMX Operator 2 Elation Professional Europe Junostraat 2 6468 EW Kerkrade The Netherlands www.elationlighting.eu ©ELATION PROFESSIONAL® DMX Operator 2...
