- Seite 1 Stage Setter-24 Bedienungsanleitung Elation Professional Europe Junostraat 2 6468 EW Kerkrade The Netherlands www.elationlighting.eu Rev. 1,0...
-
Seite 2: Inhaltsverzeichnis
Stage Setter-24 Inhaltsangabe EINLEITUNG ............................3 FUNKTIONEN ............................4 WARNUNGEN ............................. 5 INBETRIEBNAHME ..........................5 STEUERUNGEN UND FUNKTIONEN ....................7 ALLGEMEINER BETRIEB: ........................13 MIDI-BETRIEB ........................... 17 EINSTELLUNGEN DES DISPLAYS ......................18 WIEDERHERSTELLEN DER EINSTELLUNGEN ..................19 TECHNISCHE SPEZIFIKATIONEN ......................20 ROHS –... -
Seite 3: Einleitung
EINLEITUNG Einleitung: Vielen Dank, dass Sie sich für den Kauf des Stage Setter-24™ von Elation Professional© entschieden haben. Damit Sie die Leistung dieses Produkts optimieren können, müssen Sie bitte diese Bedienungsanleitung sorgfältig lesen, um sich so mit den grundlegenden Funktionen dieser Einheit vertraut zu machen. -
Seite 4: Funktionen
Stage Setter-24 FUNKTIONEN Die Funktionen des Stage Setter-24™ umfassen: - Dimmerkonsole mit 24 Kanälen2 x 3-Stift-XLR DMX-OUT - Drei Betriebsmodi: 2 x 12,12 x 12 und 1 x 24 -15 Chasing-Programme: 5 vorprogrammierte Lauflichter-Programme und 10 benutzerdefinierte Lauflichter-Programme - 64 Schritte pro Muster - kompatibel mit MIDI - X &... -
Seite 5: Warnungen
Stromzufuhr: Bevor Sie Ihr Gerät an den Strom anschließen, sollten Sie sich vergewissern, dass die lokale Stromspannung der geforderten Spannung für den Stage Setter-24™ von Elation entspricht. Da die Leitungsspannung von Veranstaltungsort zu Veranstaltungsort unterschiedlich sein kann, sollten Sie sich vergewissern, dass Sie Ihr Gerät an eine passende Wandsteckdose anschließen, bevor Sie versuchen Ihren Controller zu bedienen. - Seite 6 Stage Setter-24 INBETRIEBNAHME (Fortsetzung) DMX-Kabel eingeschleift sein müssen und niemals Y-förmig sein dürfen oder sich nicht teilen dürfen. Abbildung 1 Anschlussdiagramm Bitte befolgen Sie die Vorgehensweise aus Abbildung 2, wenn Sie Ihre eigenen Kabel herstellen. STIFT 1 = COMMON DMX512 OUT...
-
Seite 7: Steuerungen Und Funktionen

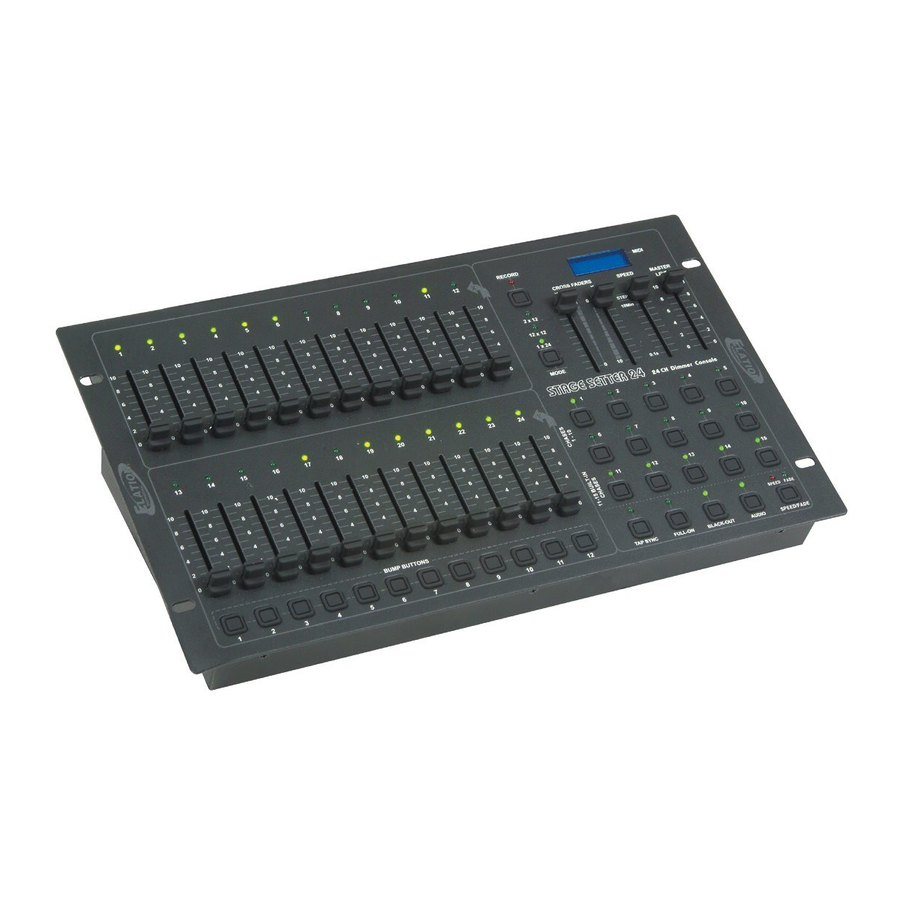

Stage Setter-24 STEUERUNGEN UND FUNKTIONEN Paneel auf der Vorderseite Paneel auf der Vorderseite – Funktionen und Steuerungen 1. Kanal LEDs (1-12): Diese 12 LEDs führen die Intensität für die Überblendregler der Kanäle 1-12 einzeln auf. Je höher der Überblendregler eines Kanals eingestellt wird, desto heller ist die Ausgabe. Die LED-Anzeige wird die Änderungen der Überblendeinstellungen in Echtzeit widerspiegeln. - Seite 8 Stage Setter-24 STEUERUNGEN UND FUNKTIONEN (Fortsetzung) 3. Modus-Taste: Diese Taste wird benutzt, um den Betriebsmodus der Einheit zu wechseln. Es gibt drei unterschiedliche Betriebsmodi: 2x12, 12x12 und 1x24. Der aktuelle Betriebsmodus der Einheit wird durch ein leuchtendes LED über dem maßgeblichen Modus angezeigt. Die verschiedenen Betriebsmodi werden weiter auf Seite 15 erläutert.
- Seite 9 Stage Setter-24 STEUERUNGEN UND FUNKTIONEN (Fortsetzung) 9. Kanal-LEDs (13-24): Diese 12 LEDs führen die Intensität für die Überblendregler der Kanäle 13-24 einzeln auf. Je höher Sie den Überblendregler eines Kanals einstellen, desto heller ist die Intensität der Ausgabe. Die LED-Anzeige wird die Änderungen der Überblendeinstellungen in Echtzeit direkt widerspiegeln.
- Seite 10 Stage Setter-24 STEUERUNGEN UND FUNKTIONEN (Fortsetzung) 14. Full-On-Taste: Diese Taste wird benutzt, um die Intensität der Ausgabe aller Kanäle (1-24) auf volle Intensität einzustellen. Diese Funktion wird die Blackout-Funktion (15) außer Kraft setzen. Das LED Full On (14) wird dauerhaft ON ausleuchten, während die Full-On-Taste (14) betätigt wird.
- Seite 11 Benutzen Sie nur die mitgelieferten DC 12~20V, 500-mA-Netzteile für minimale Stromversorgung. Benutzen Sie bitte, wenn Sie die originale Außenspannungsversorgung ersetzen müssen, nur von Elation zugelassene Netzteile. 3. Leistungsschalter: Dieser Schalter wird benutzt, um die Hauptspannungsversorgung der Einheit ein- und auszuschalten.
- Seite 12 Stage Setter-24 STEUERUNGEN UND FUNKTIONEN (Fortsetzung) Diese Buchse empfängt eingehende MIDI-Signale von einem externen MIDI-Controller oder –Keyboard. 8. Audio-Steckbuchse: Audio (O.lV-lVp-p). Diese Buchse sollte mit dem Line-Level-Eingang eines Mischpults verbunden werden. ©ELATION PROFESSIONAL® Stage Setter-24...
-
Seite 13: Allgemeiner Betrieb
Stage Setter-24 ALLGEMEINER BETRIEB: Betriebsarten: Der Stage Setter hat drei verschiedene Betriebsmodi: 2x12, 12x12 und 1x24. Diese Betriebsmodi können über die Mode-Taste (3) ausgewählt werden. Der aktivierte Modus wird über das leuchtende Mode-LED angezeigt. Im 2x12-Modus steuert der Crossfader X (5) die Kanäle 1-12 und der Crossfader Y (6) steuert die Kanäle 13-24. - Seite 14 Stage Setter-24 ALLGEMEINER BETRIEB (Fortsetzung) 1. Drücken und gedrückt halten Sie die RECORD-Taste gedrückt und betätigen Sie die Bump- Tasten in der Reihenfolge 1,6,8,1,6,8. Betätigen Sie die MODE-Taste so oft, bis das grüne 12x12-LED dauerhaft leuchtet. Stellen Sie den X Crossfader bis hin auf die 10.
- Seite 15 Stage Setter-24 ALLGEMEINER BETRIEB (Fortsetzung) Stellen Sie alle aktiven Überblendregler für die Kanäle auf das Minimum ein und wiederholen Sie die Schritte 1-7, um weitere Szenen-Bump-Master aufzunehmen. Betätigen Sie die BLACKOUT- Taste, um die Einstellungen abzuspeichern und den Modus zu verlassen.
- Seite 16 Stage Setter-24 ALLGEMEINER BETRIEB (Fortsetzung) Aufnahme von Lauflichtern (1x24-Modus): Wenn Sie im 1x24-Modus sind, können sowohl die Kanäle der Szene X (Überblendregler 1-12) als auch die der Szene Y (Überblendregler 13-24) benutzt werden. Programmieren eines Lauflichtes mit 24 Kanälen: Aktivieren zu zuerst den Aufnahme-Modus. Betätigen Sie die Mode-Taste so oft, bis das grüne 1x24-LED dauerhaft leuchtet.
-
Seite 17: Midi-Betrieb
Stage Setter-24 MIDI-BETRIEB MIDI-Einstellungen: Änderung der MIDI-Einstellungen: Schalten Sie den Leistungsschalter in die OFF-Position. 1. Betätigen Sie die Bump-Tasten 1-4 und halten Sie sie gleichzeitig gedrückt und schalten Sie den Leistungsschalter in die ON-Position. Der aktuelle MIDI-Empfangskanal wird auf dem LCD angezeigt. -
Seite 18: Einstellungen Des Displays
Stage Setter-24 EINSTELLUNGEN DES DISPLAYS Einstellungen des Displays (Prozentzahl oder DMX-Wert): Die Einstellungen des Displays können geändert werden, um entweder 0-100% anzuzeigen oder die DMX-Werte 0-255. Änderung der Display-Einstellungen: 1. Schalten Sie den Leistungsschalter in die OFF-Position. 2. Betätigen Sie die Bump-Tasten 1-4 und halten Sie sie gleichzeitig gedrückt und schalten Sie den Leistungsschalter in die ON-Position. -
Seite 19: Wiederherstellen Der Einstellungen
Stage Setter-24 WIEDERHERSTELLEN DER EINSTELLUNGEN Speicherabbild: Diese Funktion ermöglicht es Ihnen, die Fabrikeinstellungen der Einheit wiederherzustellen. Achtung: Die Durchführung dieser Funktion führt zum Verlust aller benutzerdefinierten Programme. Zurücksetzen der Einheit: 1. Schalten Sie den Leistungsschalter in die OFF-Position. 2. Betätigen Sie die Bump-Tasten 1, 4, 5 und 8 und halten Sie sie gleichzeitig gedrückt und schalten Sie den Leistungsschalter in die ON-Position. -
Seite 20: Technische Spezifikationen
Stage Setter-24 TECHNISCHE SPEZIFIKATIONEN Technische Daten: Stromzufuhr ............Gleichspannung 12~20V, 500 m A min. DMX-OUT………… ............3-Stift weiblicher XLR-Stecker. MIDI In/Thru…… ............5-Stift Mehrfachsteckdose Muster (Pattern) ....…………….15 Muster bestehend aus 10 benutzerdefinierten Mustern und 5 vorprogrammierten Mustern Abmessungen .............. -
Seite 21: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Der Umwelt
Funktionsweise elektrische oder elektromagnetische Felder erfordert - kurzum: alles was wir im Haushalt und bei der Arbeit an Elektronik um ums herum haben. Als Hersteller der Markengeräte von AMERICAN AUDIO, AMERICAN DJ, ELATION professional und ACCLAIM Lighting sind wir verpflichtet, diese Richtlinien einzuhalten. Bereits 2 Jahre vor Gültigkeit der ROHS Richtlinie haben wir deshalb begonnen, alternative, umweltschonendere... -
Seite 22: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Für die Markengeräte von AMERICAN DJ und AMERICAN AUDIO heißt das, dass diese für Sie kostenfrei an Sammelstellen abgegeben werden können und dort in den Verwertungskreislauf eingebracht werden können. Die Markengeräte unter dem Label ELATION professional, die ausschließlich im professionellen Einsatz Verwendung finden, werden durch uns direkt verwertet. -
Seite 23: Notizen
Stage Setter-24 NOTIZEN ©ELATION PROFESSIONAL® Stage Setter-24... - Seite 24 Stage Setter-24 Elation Professional Europe Junostraat 2 6468 EW Kerkrade The Netherlands www.elationlighting.eu ©ELATION PROFESSIONAL® Stage Setter-24...
