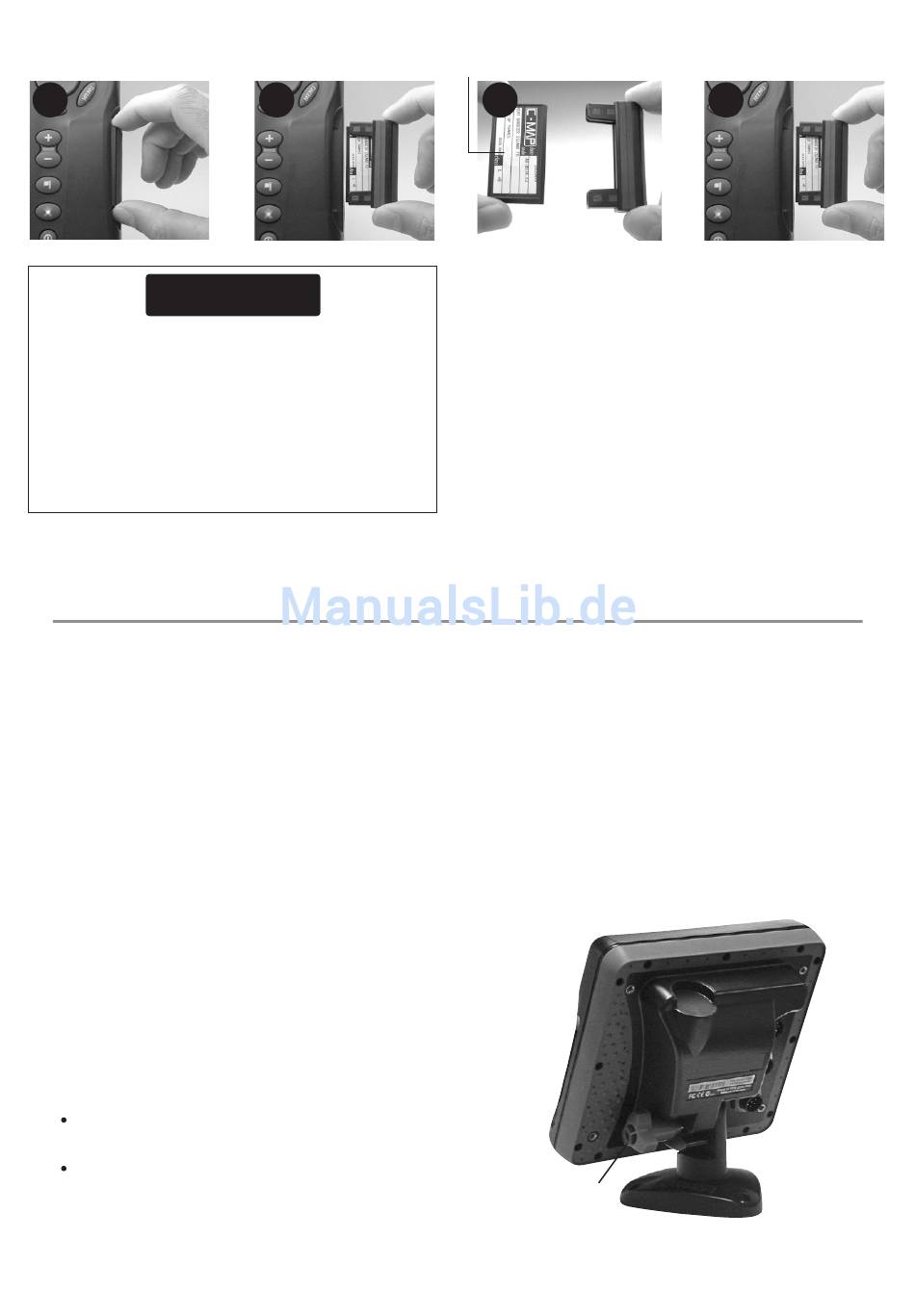

Steckmodule wechseln
CAUTION
!
1
WARNING
!
DANGER
CAUTION
Warnung: Steckmodule mit Sorgfalt
behandeln. Die Module in ihren Schutzhüllen
aufbewahren, wenn sie nicht im Gerät
gesteckt sind.
Warnung: Die Modulhalter am 657 immer
aufgesetzt lassen, um das Eindringen von
Feuchtigkeit im Modulfach zu verhindern.
1-4 Das Display-Gerät abnehmen und wieder ansetzen
Ist das Gerät an einer Halterung befestigt, kann
das Gerät einfach entfernt werden, um es bei
Nichtgebrauch zu sichern.
Display-Gerät abnehmen:
1
Das Gerät ausschalten (siehe Abschn. 2-3) und
die Abdeckung aufsetzen.
2
Den Drehknopf an der Halterung lösen und
das Gerät abnehmen.
3
Um die Steckverbinder abzunehmen, die
Überwurfringe nach links verdrehen.
4
Die beigefügten Schutzkappen auf die
offenen Steckverbinder schieben.
5
Das Display-Gerät an einem trockenen
Ort lagern, am besten in der Northstar
Tragetasche.
Das Display-Gerät wieder ansetzen
1
Die Schutzkappen von den Steckern
entfernen. Die Stecker an der Geräte-
Rückseite aufsetzen.
Dabei auf gleiche Farbmarkierungen
achten.
Die Überwurfringe in Uhrzeiger-Richtung
drehen, bis die Stecker eindeutig fest
sitzen.
2
Northstar Explorer657 Installation und Bedienung
Goldkontakte hier unten
3
Kartenmodul
Halter
Den 657 ausschalten (siehe Abschn. 2-2).
Den Modulhalter vom 657 abziehen und das
vorhandene Kartenmodul herausnehmen.
Das Kartenmodul in eine Schutzhülle stecken.
Die neue Karte in den Halter setzen. Darauf
achten, dass die Goldkontakte nach außen und
nach unten zeigen (siehe oben).
Die Modul-Schutzhülle aufbewahren.
Den Kartenhalter fest in den 657 hinein stecken.
Es passiert nichts, wenn ein Stecker
versehentlich auf den falschen Platz gesetzt
wird.
2
Das Gerät auf die Halterung setzen. Das
Display auf beste Ablesbarkeit drehen, und
dann den Befestigungsknopf handfest
anschrauben. Die Schutzkappe entfernen.
Knopf
4
Montage
Konsole
9
