3
Installation

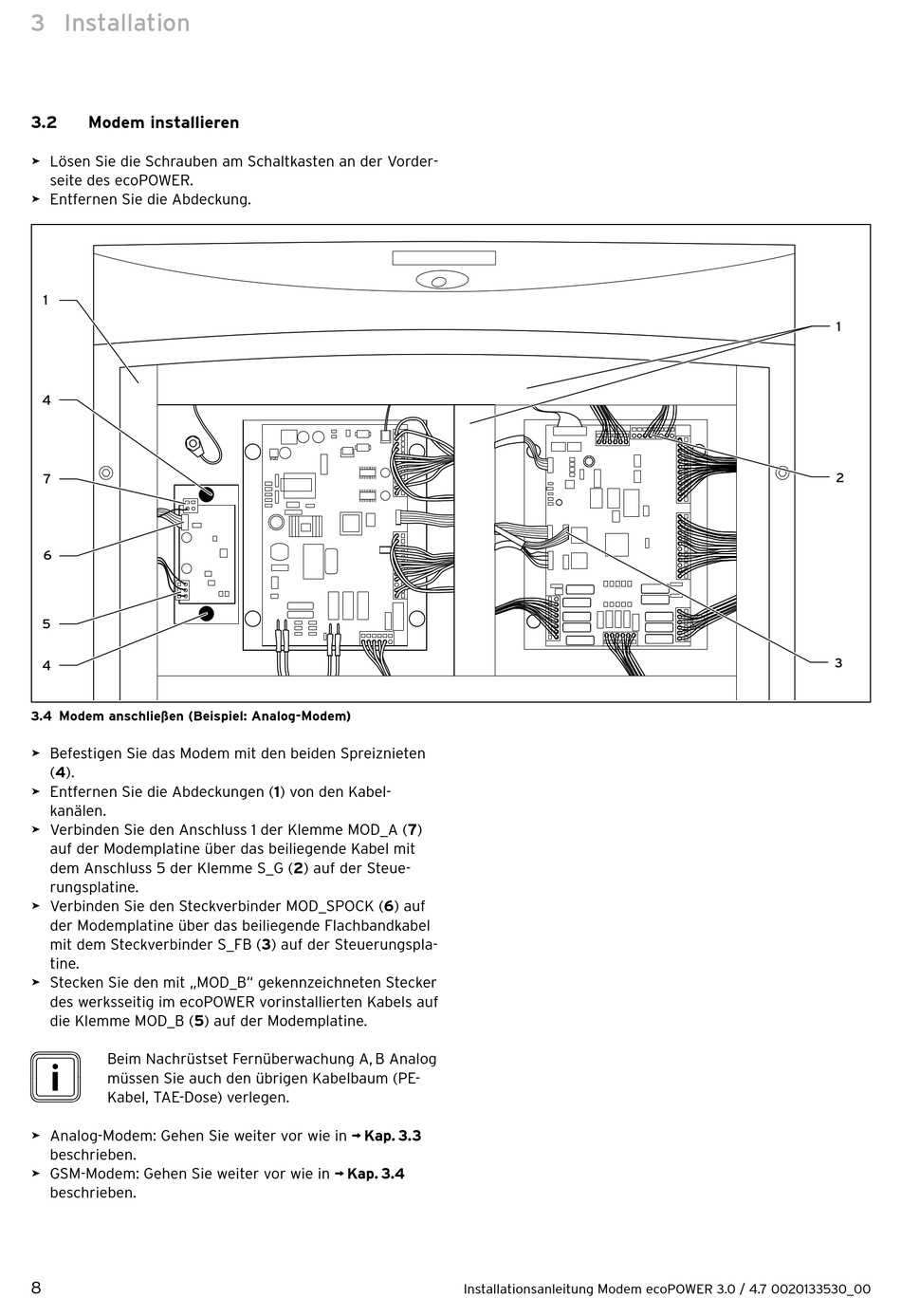

3.2

Modem installieren

> Lösen Sie die Schrauben am Schaltkasten an der Vorder-
seite des ecoPOWER.
> Entfernen Sie die Abdeckung.
1
4
7
6
5
4
3.4 Modem anschließen (Beispiel: Analog-Modem)
> Befestigen Sie das Modem mit den beiden Spreiznieten
(4).
> Entfernen Sie die Abdeckungen (1) von den Kabel-
kanälen.
> Verbinden Sie den Anschluss 1 der Klemme MOD_A (7)
auf der Modemplatine über das beiliegende Kabel mit
dem Anschluss 5 der Klemme S_G (2) auf der Steue-
rungsplatine.
> Verbinden Sie den Steckverbinder MOD_SPOCK (6) auf
der Modemplatine über das beiliegende Flachbandkabel
mit dem Steckverbinder S_FB (3) auf der Steuerungspla-
tine.
> Stecken Sie den mit „MOD_B" gekennzeichneten Stecker
des werksseitig im ecoPOWER vorinstallierten Kabels auf
die Klemme MOD_B (5) auf der Modemplatine.
i
Beim Nachrüstset Fernüberwachung A, B Analog
müssen Sie auch den übrigen Kabelbaum (PE-
Kabel, TAE-Dose) verlegen.
> Analog-Modem: Gehen Sie weiter vor wie in ¬ Kap. 3.3
beschrieben.
> GSM-Modem: Gehen Sie weiter vor wie in ¬ Kap. 3.4
beschrieben.
8
Installationsanleitung Modem ecoPOWER 3.0 / 4.7 0020133530_00
1
2
3
